MONTAGGIO DEL RIVELATORE SULLA STAFFA
Una volta posizionata la staffa di montaggio è possibile fissarvi l'unità. Per il
montaggio dell'unità procedere come di seguito indicato.
1. Prima di installare l'unità sulla staffa, rimuovere i coperchi per le canaline
dal lato superiore o sinistro dell'unità per adattarla all'orientamento del
cablaggio.
2. Allineare l'unità alle tre clip di montaggio e al prigioniero sul lato sinistro.
Collocare le aperture delle canaline intorno alla porta di accesso dell'armadio
di cablaggio.
3. Spingere l'unità verso il basso sulle clip di montaggio e fissarla con la
rondella e il dado in dotazione sul prigioniero di montaggio che sporgono
dalla fessura mostrata in figura 1.

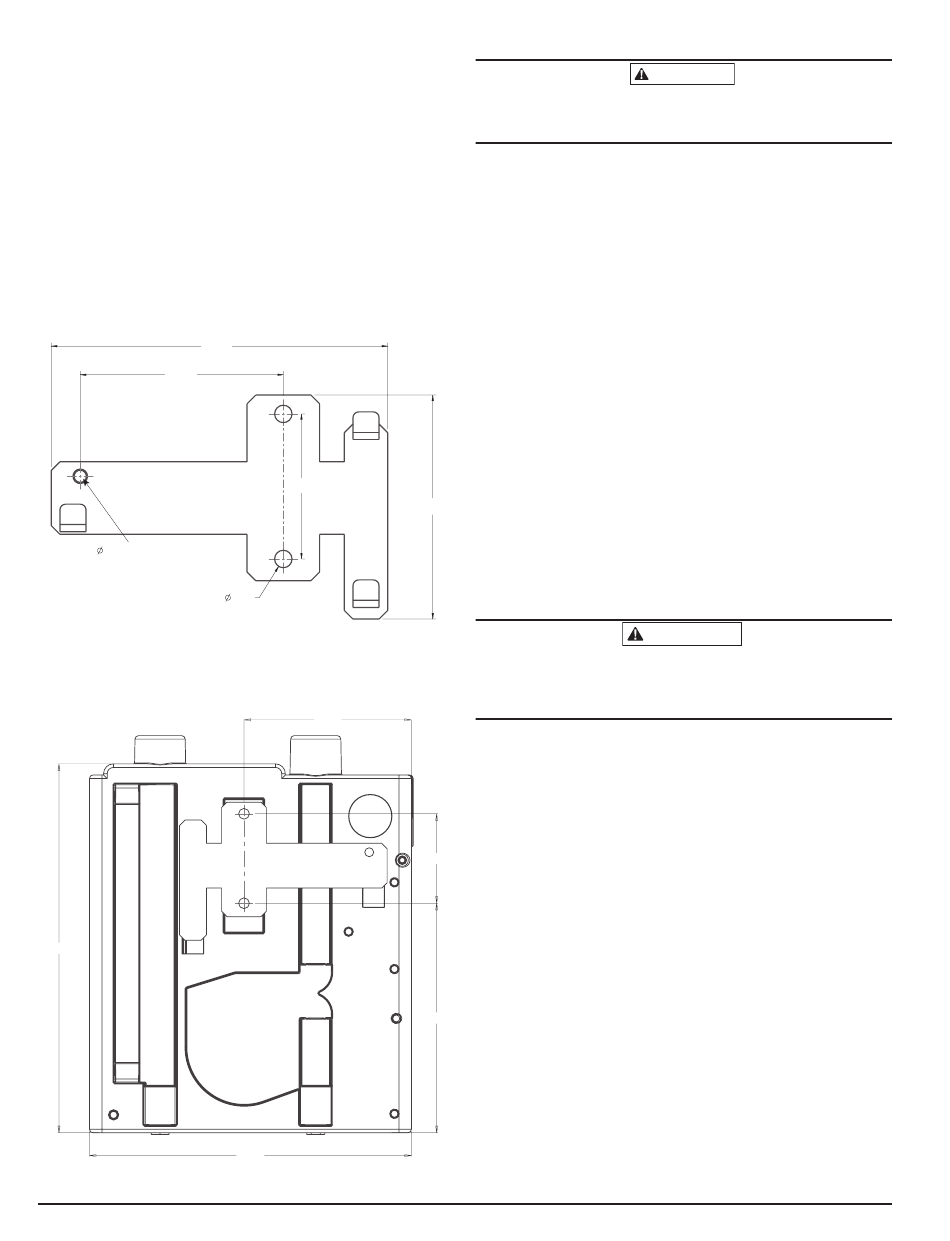

FIGURA 1: STAFFA DI MONTAGGIO A PARETE
5,800
3,500
,300, 1/4"
Prigioniero di montaggio 20 TPI
FIGURA 2: FESSURE PER I PRIGIONIERI DI MONTAGGIO
10,310
2,500
,300
ASP127-00IT
4,680
9,000
ASP126-00EU
COLLEGAMENTO DEL TUBO DI CAMPIONAMENTO DELL'ARIA
Informazioni dettagliate sulla rete di tubi e migliori pratiche da seguire
sono disponibili nella Guida all'installazione dei tubi scaricabile da
www.faast-detection.com
I fori di ingresso e uscita sono dimensionati per l'inserimento di tubi con
diametro nominale pari a 25 mm. I fori di ingresso e uscita sono rastremate
per un collegamento a innesto rapido e semplice del tubo di campionamento
all'unità. Per il collegamento del tubo di campionamento dell'aria all'unità
procedere come di seguito indicato.
1. Squadrare e sbavare l'estremità del tubo di campionamento. Accertarsi che
il tubo sia privo di particelle che potrebbero interferire con l'operazione di
collegamento.
2. Togliere il tappo dalla porta di ingresso utilizzata (in alto o in basso
nell'unità).
3. Inserire il tubo di campionamento nella porta accertandosi che sia ben
saldo. NON incollare questi tubi.
TUBO DI SCARICO
Il dispositivo deve essere sempre scaricato nell'ambiente in cui si effettua
il monitoraggio. In alcuni casi potrebbe essere necessario collegare un tubo
all'uscita di scarico per deviare il flusso dall'area in cui è collocata l'unità.
L'aggiunta di tratto di tubo di scarico di 1m circa garantisce inoltre una
maggior silenziosità alla ventola. Per il collegamento del tubo di scarico
all'unità procedere come di seguito indicato.
1. Squadrare e sbavare l'estremità del tubo di scarico. Accertarsi che il
3,860
tubo sia privo di particelle che potrebbero interferire con l'operazione di
collegamento.
2. Togliere il tappo dalla porta di scarico utilizzata (in alto o in basso nell'unità).
3. Inserire il tubo di scarico dell'aria nella porta accertandosi che sia ben saldo.
NON incollare questi tubi.
COLLEGAMENTI ELETTRICI
Prima di intervenire sul sistema FAAST XS, avvisare tutte le autorità competenti
che il sistema sarà temporaneamente fuori servizio. Prima di aprire l'unità
accertarsi che il sistema sia scollegato dall'alimentazione elettrica. Il cablaggio
dovrà essere conforme alle normative locali
CAVI DI ALIMENTAZIONE
Utilizzare le potenze nominali dell'unità per determinare le dimensioni dei
cavinecessari per ciascun collegamento. Utilizzare le potenze nominali dei
prodotticollegati per determinare la dimensione corretta dei cavi.
UTILIZZO DELLE CANALINE
Se per il cablaggio del sistema è stata utilizzata una canalina elettrica,
terminare le canaline in corrispondenza delle porte di accesso per i cavi nella
2,500
parte superiore dell'unità utilizzando i connettori dedicati.
1. Far passare tutti i cavi, sia di alimentazione che di allarme, nella canalina e
quindi nel lato sinistro dell'alloggiamento dell'unità.
2. Fissare i cavi ai connettori Euro in dotazione. Attenersi alle normative locali
in materia e agli standard elettrici per l'intero cablaggio.
3. Inserire il connettore nel connettore corrispondente presente sull'unità.
Consultare la tabella 1.
6,415
2
ATTENZIONE
AVVERTENZA
