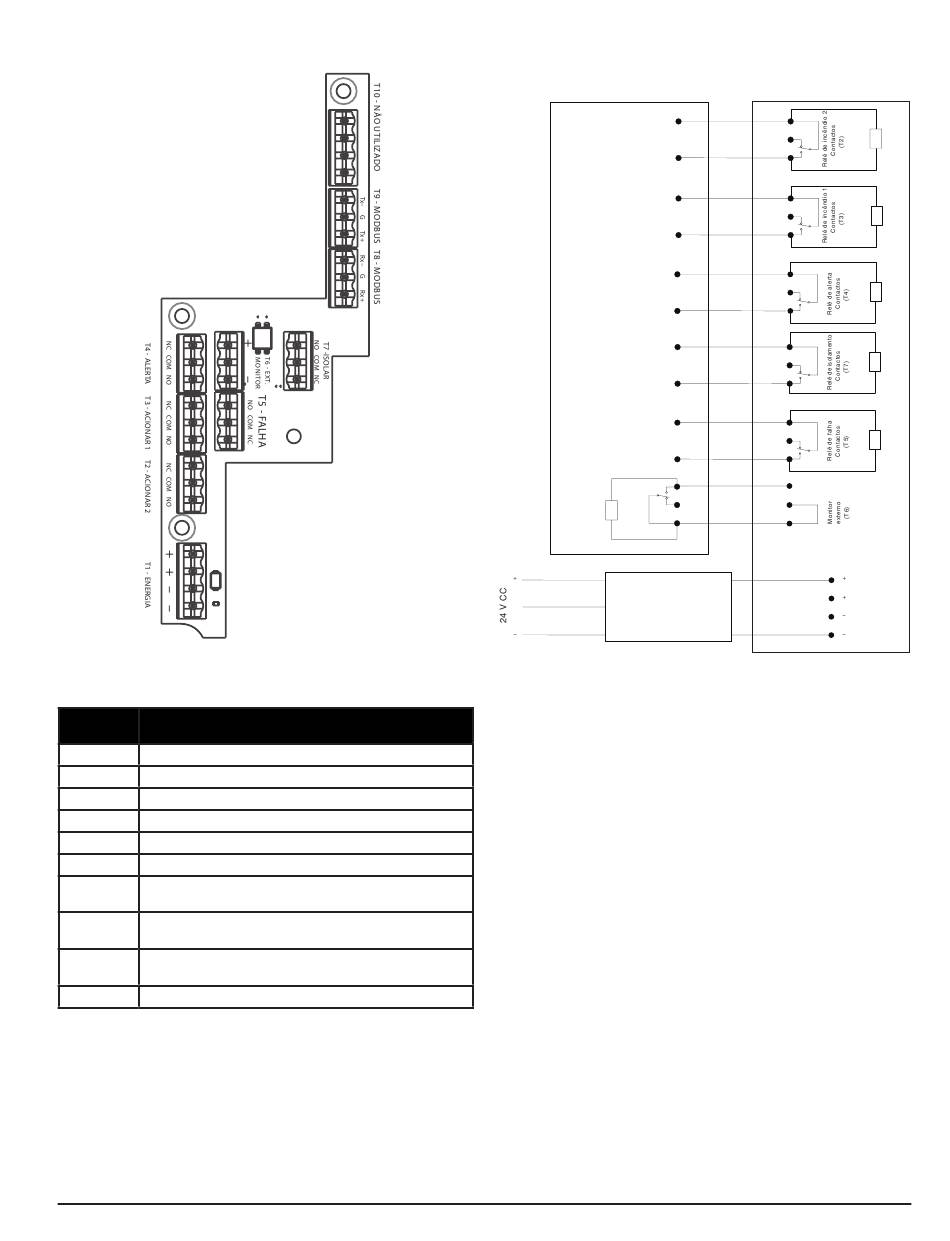

FIGURA 3. BLOQUEIO DA LIGAÇÃO DE ALARME E DE ALIMENTAÇÃO
TABELA 1. DESIGNAÇÕES DOS TERMINAIS
BLOCO DE
TERMINAIS
T1
Alimentação externa – Liga o detetor de fumo por aspiração
T2
Relé de incêndio 2 – Mantém o estado em caso de falha de energia
T3
Relé de incêndio 1 – Mantém o estado em caso de falha de energia
T4
Relé de alerta – Mantém o estado em caso de falha de energia
T5
Relé de falha – Reinicia em caso de falha de energia
T6
Monitor externo – Mantém o estado em caso de falha de energia
T7
Relé de isolamento – Mantém o estado em caso de falha de
energia
T8
RS 485 Rx
Rx e Tx podem ser ligados numa configuração meio-dúplex
T9
RS 485 Tx
Rx e Tx podem ser ligados numa configuração meio-dúplex
T10
Não utilizado
CABLAGEM DO SISTEMA
Para manter a conformidade com a norma EN54-20, a fonte de alimentação
utilizada com o FAAST XS tem de ser aprovada pela EN54-4. O sistema requer
um filtro de linha EMI para satisfazer a certificação CE para as especificações
CISPR22. O filtro de linha EMI (incluído) tem de estar ligado entre a fonte de
alimentação CC e o dispositivo FAAST. O filtro EMI tem de estar localizado
dentro do armário de cablagem. Consulte a Figura 4 para ver as ligações
elétricas adequadas à unidade. Consulte a Tabela 1 para ver as descrições
dos terminais de fiação de campo da unidade. Consulte a Figura 4 para uma
ligação típica para monitorizar o sistema FAAST XS num painel de controlo de
deteção de incêndios (FACP).
FIGURA 4. DIAGRAMA DA CABLAGEM DO FACP
de incêndios (FACP) para monitorização do dispositivo
Vermelho
Amarelo (não ligado)
Azul
ASP128-00PO

LIGAR O SISTEMA

O procedimento seguinte descreve como ligar inicialmente o sistema FAAST XS.
1. Deligue o conector de alimentação da unidade antes de ligar a alimentação.
2. Ligue a alimentação.
3. Verifique a tensão na ficha. Certifique-se de que esta se encontra dentro dos
limites de tensão exigidos.
4. Se a cablagem não estiver ligada ao terminal do monitor externo, instale
um resistor de 47 kΩ (fornecido com a unidade) ao bloco de terminais e
insira-o no terminal T6. Remova os conetores de forquilha antes de instalar
no terminal de cablagem.
5. Se a tensão se encontrar dentro dos limites adequados, volte a ligar a ficha
de alimentação à unidade.
6. Ligue um computador, com o PipeIQ instalado, à unidade utilizando a
ligação USB ou a porta Ethernet localizada dentro do armário de cablagem.
(consulte "Ligação ao FAAST XS" para obter instruções de ligação
detalhadas).
7. Utilize o software PipeIQ para configurar a unidade conforme necessário
para a aplicação pretendida.
8. O PC pode agora ser desligado, exceto se pretender manter uma ligação em
rede permanente.
9. Comprove se a ventoinha do sistema arranca e se o ar começa a sair pela
porta de saída. A interface do utilizador indicará o estado do dispositivo.
10. O dispositivo irá estabelecer uma base de referência para o fluxo de ar
durante os primeiros cinco minutos de funcionamento. Após os cinco
minutos, o indicador do nível de fluxo de ar apresentará o estado real do
fluxo de ar medido. O dispositivo apresentará uma indicação visual do
período de referência no ecrã LCD.
O valor de referência calculado guarda-se na memória não volátil e é
utilizado para supervisar alterações no fluxo de ar do sistema que se
produzem por sujidade, quebra da tubagem, orifícios obstruídos, etc
7
Ligação típica do painel de controlo de deteção
Alarme
Curto = Incêndio
Aberto = Falha
Alarme
Curto = Incêndio
Aberto = Falha
FACP
Alarme
Curto = Incêndio
Aberto = Falha
Supervisão
Curto = Isolamento
Aberto = Falha
Supervisão
Curto = Falha
Aberto = Normal
N.A.
Painel
N.F.
Remoto
47k
Reiniciar
F.
(Reiniciar)
Filtro de linha EMI
(incluído)
FAAST XS
Fire Alarm Aspiration Sensing Technology®
F.
N.F.
EOL
N.A.
F.
N.F.
EOL
N.A.
F.
N.F.
EOL
N.A.
F.
N.F.
EOL
N.A.
F.
N.F.
EOL
N.A.
+
—
—
Vermelho
Azul
ASP134-00PO
