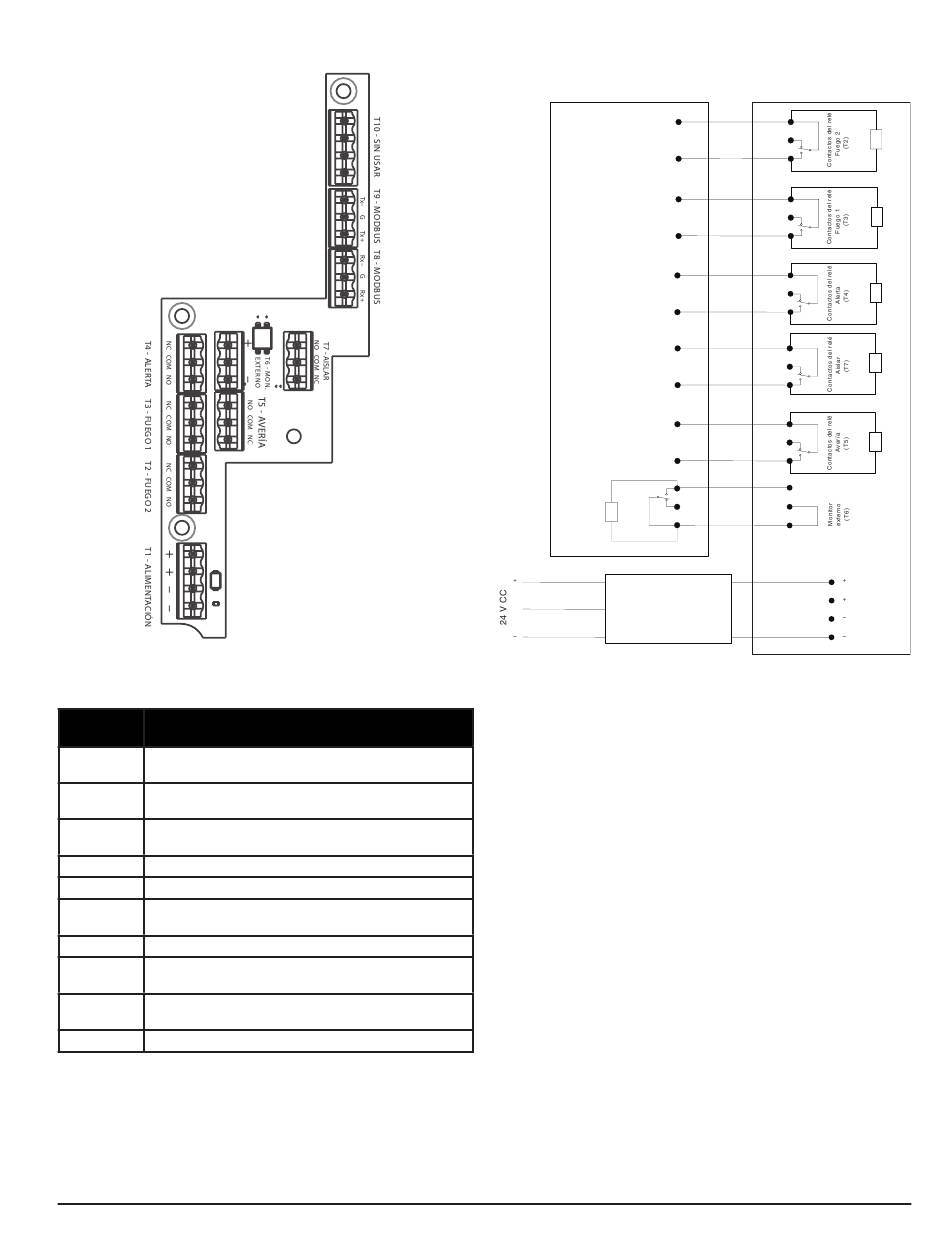

FIGURA 3. BLOQUE DE CONEXIÓN DE ALIMENTACIÓN Y ALARMA
TABLA 1. DESIGNACIONES DE LOS TERMINALES
BLOQUE DE
TERMINALES
T1
Alimentación externa: alimenta al detector de humos por
aspiración.
T2
Relé Fuego 2: mantiene el estado ante una pérdida de
alimentación.
T3
Relé Fuego 1: mantiene el estado ante una pérdida de
alimentación.
T4
Relé Alerta: mantiene el estado ante una pérdida de alimentación.
T5
Relé Avería: se rearma ante una pérdida de alimentación.
T6
Monitor externo: mantiene el estado ante una pérdida de
alimentación.
T7
Relé Aislar: mantiene el estado ante una pérdida de alimentación.
T8
RS 485 Rx
Es posible conectar Rx y Tx con una configuración semidúplex.
T9
RS 485 Tx
Es posible conectar Rx y Tx con una configuración semidúplex.
T10
Sin usar

CABLEADO DEL SISTEMA

Para garantizar la conformidad con la norma EN54-20, la fuente de alimentación
utilizada con FAAST XS debe estar homologada para la EN54-4. El sistema requiere
un filtro de línea EMI para cumplir los requisitos de la certificación CE con respecto
a las especificaciones de CISPR22. El filtro de línea EMI (incluido) se debe conectar
entre la fuente de alimentación de CC y el dispositivo FAAST. El filtro EMI debe
colocarse dentro de la caja del cableado. Para ver las conexiones eléctricas adecuadas
FIGURA 4. ESQUEMA DEL CABLEADO DEL FACP
Rojo
Amarillo (no conectado)
Azul
ASP128-00ES
a la unidad, consulte la figura 4. Para ver las descripciones de los terminales de
cableado de campo de la unidad, consulte la tabla 1. Si desea ver una conexión típica
para supervisar el sistema FAAST XS en un panel de control de alarmas de incendios
(FACP), consulte la figura 4.

ENCENDIDO DEL SISTEMA

En el siguiente procedimiento se explica cómo encender inicialmente el sistema FAAST XS.
1. Antes de conectar la alimentación, desenchufe el conector de alimentación de la
unidad.
2. Conecte la alimentación.
3. Compruebe la tensión del conector. Asegúrese de que se encuentra en el rango de
tensión necesario.
4. Si el cableado no está conectado al terminal de monitor externo, instale una
resistencia de 47 kΩ (suministrada con la unidad) en el bloque de terminales y
enchúfela en el terminal T6. Retire el conector plano antes de instalar el terminal
del cableado.
5. Si la tensión se encuentra dentro del rango adecuado, vuelva a enchufar el conector
de alimentación a la unidad.
6. Conecte un equipo, con PipeIQ instalado, a la unidad por medio de la conexión
USB o el puerto Ethernet situado dentro de la caja del cableado. (Consulte la
sección "Conexión a FAAST XS" para ver las instrucciones detalladas de conexión).
7. Utilice el software PipeIQ a fin de ajustar la configuración de la unidad necesaria
para la aplicación concreta.
8. Ya se puede desconectar el PC, a menos que se desee mantener una conexión de
red permanente.
9. Compruebe si el ventilador del sistema arranca y si comienza a salir aire del puerto
de escape. La interfaz de usuario indicará el estado del dispositivo.
10. El dispositivo establecerá una referencia de caudal de aire durante los primeros
cinco minutos de funcionamiento. Tras este período, la visualización del nivel
del caudal de aire indicará el estado del caudal de aire medido realmente. El
dispositivo proporcionará una indicación visual del período de referencia en la
3
Conexión típica de la central de incendios
(FACP) para la supervisión del dispositivo
Alarma
Cortocircuito = Fuego
Apertura = Avería
Alarma
Cortocircuito = Fuego
Apertura = Avería
FACP
Alarma
Cortocircuito = Fuego
Apertura = Avería
Supervisión
Cortocircuito = Aislar
Apertura = Avería
Supervisión
Cortocircuito = Avería
Apertura = Normal
N.O.
Rearme
N.C.
remoto
47k
del panel
C.
(Rearme)
Filtro de línea EMI
(incluido)
FAAST XS
Tecnología Fire Alarm
Aspiration Sensing Technology®
C.
N.C.
EOL
N.O.
C.
N.C.
EOL
N.O.
C.
N.C.
EOL
N.O.
C.
N.C.
EOL
N.O.
C.
N.C.
EOL
N.O.
+
—
—
Rojo
Azul
ASP134-00ES
