FIGURA 3. TERMINALI DI COLLEGAMENTO DI ALIMENTAZIONE
E DI ALLARME
TABELLA 1. DESCRIZIONI DEI MORSETTI
MORSETTIERA
T1
Alimentazione esterna – Alimenta il rivelatore di fumo di
aspirazione
T2
Inutilizzato
T3
RS 485 Rx
Rx e Tx possono essere cablati in configurazione semi-
duplex
T4
RS 485 Tx
Rx e Tx possono essere cablati in configurazione semi-
duplex
T5
Relè di Attenzione
T6
Relè di Azione 1
T7
Relè di Azione 2
T8
Relè di Allarme 1
T9
Relè di Allarme 2
T10
Relè di Guasto minore
T11
Relè di Guasto urgente
T12
Relè Isolamento
T13
Esterna ingresso

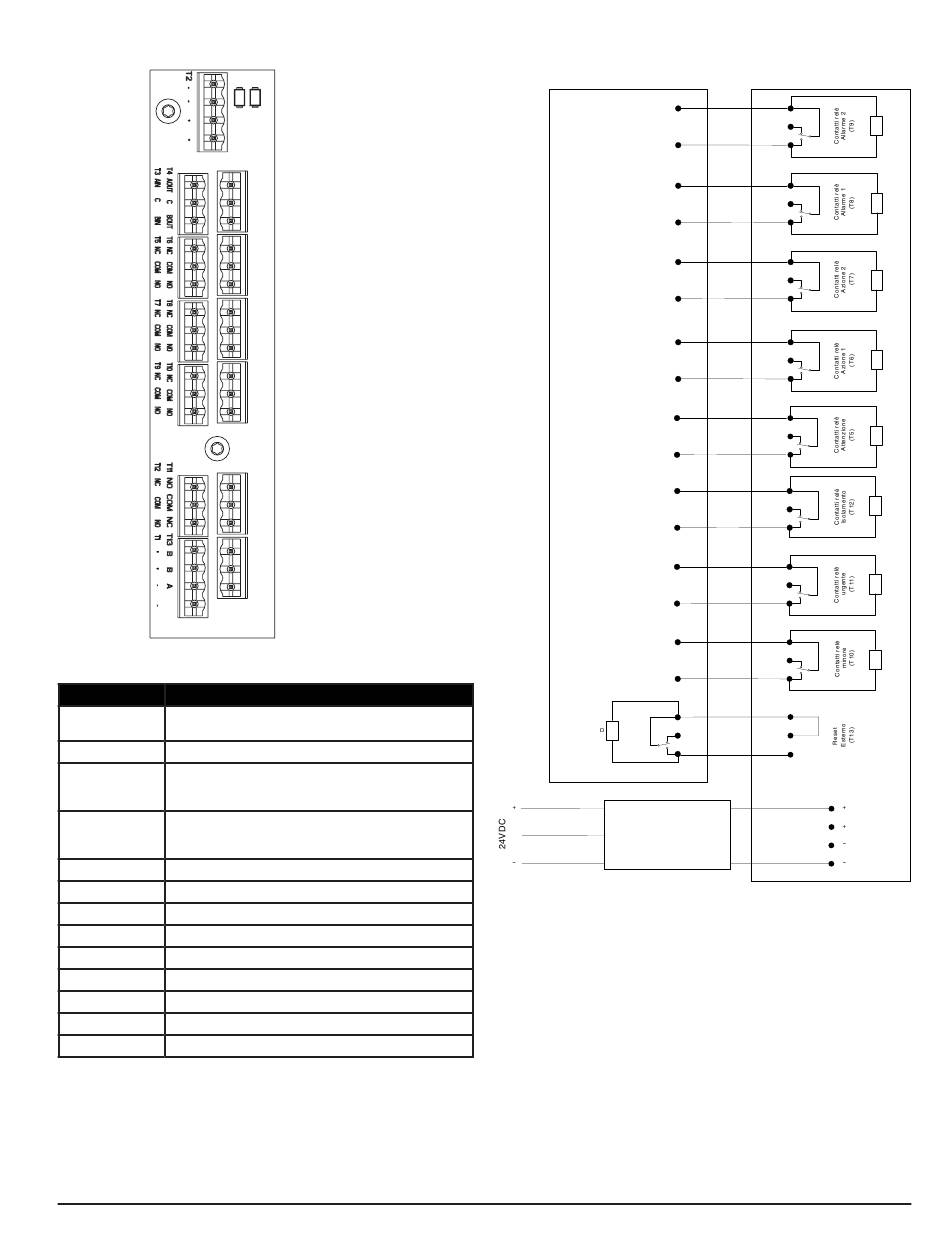

FIGURA 4. SCHEMA DI CABLAGGIO VERSO LA CENTRALE
ASP114-01
Rosso
Giallo (non collegato)
Blu

CABLAGGIO DEL SISTEMA

Per mantenere la conformità con EN 54-20, l'alimentatore utilizzato per il
FAAST XT deve essere certificato secondo EN 54-4. Il sistema richiede un filtro
in linea EMI per la conformità alle specifiche CISPR22 della certificazione CE.
Il filtro in linea EMI (incluso) va collegato tra l'alimentazione CC e il FAAST. Il
filtro in linea EMI deve essere collocato all'interno dell'armadio. Per i collegamenti
elettrici all'unità consultare la figura 4. Per le descrizioni dei morsetti del cablaggio
dell'unità consultare la tabella 1. Vedere la figura 4 per un collegamento tipico
per il monitoraggio del sistema FAAST XT da parte di una centrale di rivelazione
incendio.

ACCENSIONE DEL SISTEMA

La procedura seguente descrive l'accensione iniziale del sistema FAAST XT.
1. Staccare il connettore di alimentazione dall'unità prima di procedere.
2. Accendere l'alimentatore.
3. Verificare la tensione sul connettore. Assicurarsi che sia compresa nell'intervallo
3
Collegamento tipico del pannello antincendio (FACP)
per il monitoraggio del dispositivo
Allarme
Cortocircuito = Allarme
Circuito aperto = Guasto
Allarme
Cortocircuito = Allarme
Circuito aperto = Guasto
Centrale di
rivelazione
incendio
Allarme
Cortocircuito = Allarme
Circuito aperto = Guasto
Allarme
Cortocircuito = Allarme
Circuito aperto = Guasto
Allarme
Cortocircuito = Allarme
Circuito aperto = Guasto
Sorveglianza
Cortocircuito = Isolamento
Circuito aperto = Guasto
Sorveglianza
Cortocircuito = Guasto urgente
Circuito aperto = Guasto
Sorveglianza
Cortocircuito = Guasto minore
Circuito aperto = Guasto
(Reset) C.
Ripristino
N.C.
47k
remoto
del
pannello
N.A.
Filtro EMI Linea
(incluso)
di tensione richiesto.
