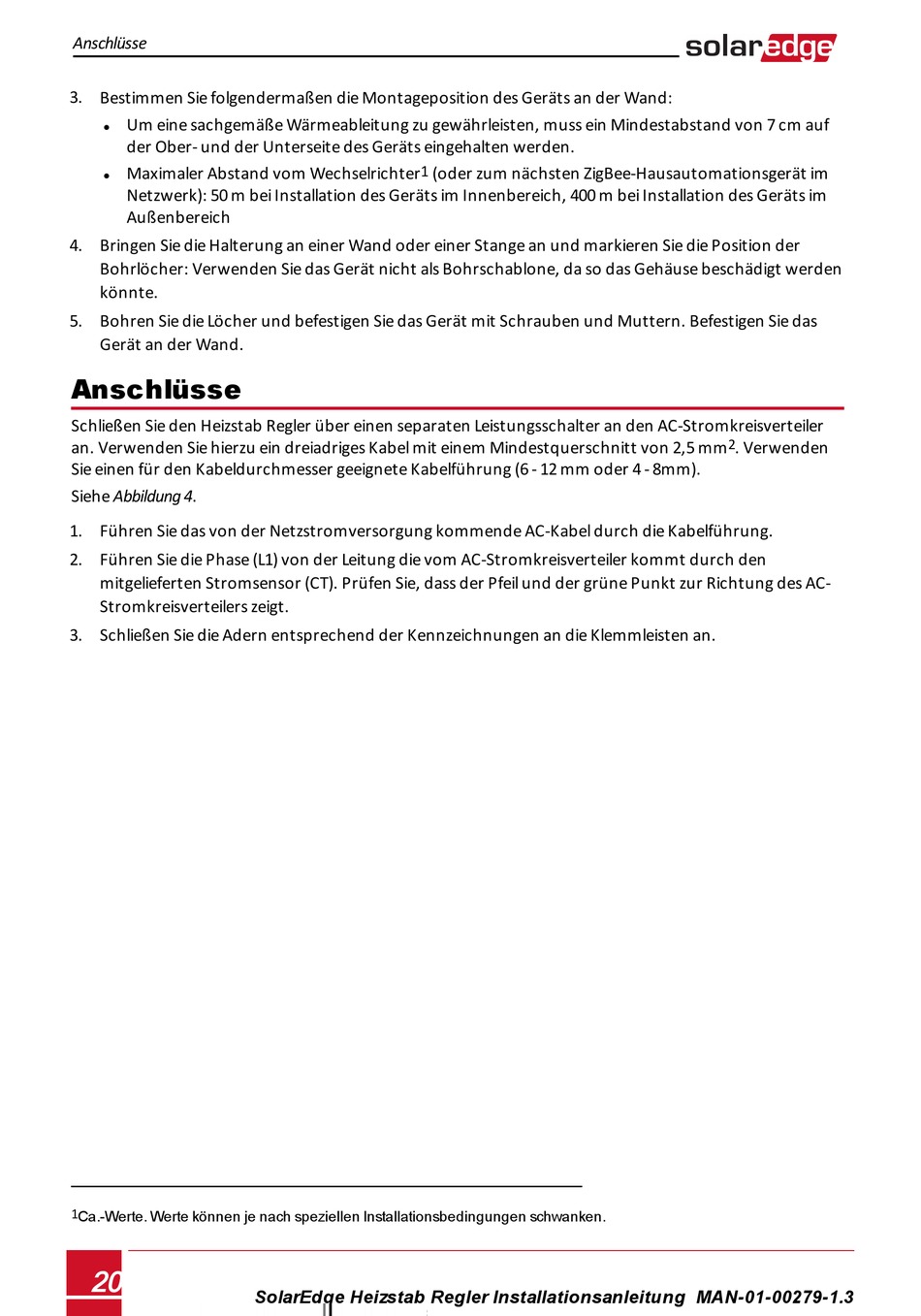

Anschlüsse
3. Bestimmen Sie folgendermaßen die Montageposition des Geräts an der Wand:
Um eine sachgemäße Wärmeableitung zu gewährleisten, muss ein Mindestabstand von 7 cm auf
l
der Ober- und der Unterseite des Geräts eingehalten werden.
Maximaler Abstand vom Wechselrichter
l
Netzwerk): 50 m bei Installation des Geräts im Innenbereich, 400 m bei Installation des Geräts im
Außenbereich
4. Bringen Sie die Halterung an einer Wand oder einer Stange an und markieren Sie die Position der
Bohrlöcher: Verwenden Sie das Gerät nicht als Bohrschablone, da so das Gehäuse beschädigt werden
könnte.
5. Bohren Sie die Löcher und befestigen Sie das Gerät mit Schrauben und Muttern. Befestigen Sie das
Gerät an der Wand.
Anschlüsse
Schließen Sie den Heizstab Regler über einen separaten Leistungsschalter an den AC-Stromkreisverteiler
an. Verwenden Sie hierzu ein dreiadriges Kabel mit einem Mindestquerschnitt von 2,5 mm
Sie einen für den Kabeldurchmesser geeignete Kabelführung (6 - 12 mm oder 4 - 8mm).
Siehe Abbildung 4.
1. Führen Sie das von der Netzstromversorgung kommende AC-Kabel durch die Kabelführung.
2. Führen Sie die Phase (L1) von der Leitung die vom AC-Stromkreisverteiler kommt durch den
mitgelieferten Stromsensor (CT). Prüfen Sie, dass der Pfeil und der grüne Punkt zur Richtung des AC-
Stromkreisverteilers zeigt.
3. Schließen Sie die Adern entsprechend der Kennzeichnungen an die Klemmleisten an.
1 Ca.-Werte. Werte können je nach speziellen Installationsbedingungen schwanken.
20
1
SolarEdge Heizstab Regler Installationsanleitung MAN-01-00279-1.3
(oder zum nächsten ZigBee-Hausautomationsgerät im
2
. Verwenden
