Seite 2: Inhaltsverzeichnis
Verifying the Connection Button Functionality LED Indications Troubleshooting Specifications Support and Contact Information Heizstab Regler Installationsanleitung Inhalt Heizstab Regler Installationsanleitung Übersicht Installation Anschlüsse Konfiguration Überprüfen der Verbindung Funktion der Verbindungs-Taste LED-Anzeigen Fehlerbehebung Spezifikationen Kundendienst und Kontaktinformationen SolarEdge-Immersion Heater Controller Installation Guide MAN-01-00279-1.3... -

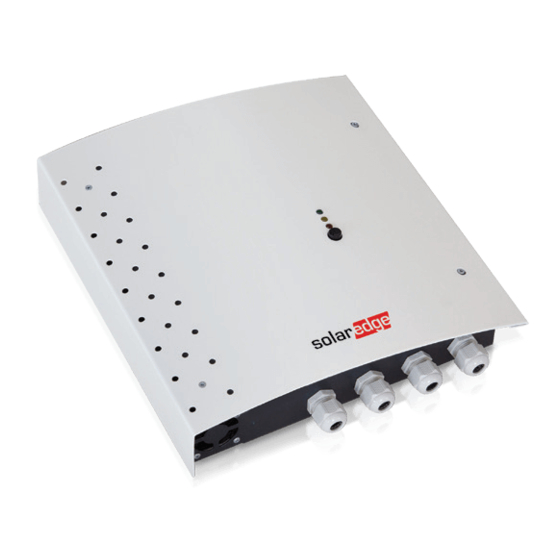

Seite 3: Immersion Heater Controller Installation Guide
PV system to a load, normally a hot water heater. The Immersion Heater Controller saves energy and reduces utility bills by storing energy as hot water during the day when surplus energy is high, and providing free hot water later on in the day. - Seite 4 Note that in Smart Save mode, the consumption is reduced by taking advantage of excess PV earlier in the day. Figure 2: Examples of device operation To enable the Immersion Heater Controller functionality, the following supporting devices must be installed: Device Control ZigBee Module, installed inside the inverter. For physical installation refer to http://www.solaredge.com/sites/default/files/se-device-control-zigbee-module-installation-...
-
Seite 5: Installation
5. Drill the holes and mount the device using screws and nuts. Fasten the unit to the wall. 1 Approximate values. May differ depending on specific installation conditions. SolarEdge Immersion Heater Controller Installation Guide MAN-01-00279-1.3... -
Seite 6: Connection
Immersion Heater Controller Installation Guide Connection Connect the Immersion Heater Controller through a circuit breaker in the AC distribution panel. Use a 3- core cable with a minimum wire cross section of 2.5 mm . Use the connection gland suitable for the cable diameter (6 - 12 mm or 4 - 8mm). -
Seite 7: Configuration
4. From the main menu select Device Manager. The Device Manager screen is displayed: A d d D e v i c e s < 0 > 5. Select Add Devices to start the device association with the inverter. SolarEdge Immersion Heater Controller Installation Guide MAN-01-00279-1.3... - Seite 8 Immersion Heater Controller Installation Guide 6. Press the association button on the Immersion Heater Controller (see Figure 1). The Device Manager screen should display a new line for each discovered device, including the 3 last digits of its serial number, operating mode and operating state. Discovery time may take up to 3 minutes.
- Seite 9 D a y s < 1 2 3 4 5 6 7 > Start/Stop Time - the time of day by which the Immersion Heater Controller must start/complete its task of delivering energy to the load (default: 00:00; format: hours:minutes). If these values are not set, only the excess PV power is used.
-
Seite 10: Verifying The Connection
MAC: the full MAC address of the device Last seen: The date and time when the device communicated with the inverter MFG: The device manufacturer Model: The device model type Power [W]: The energy delivered to the load SolarEdge-Immersion Heater Controller Installation Guide MAN-01-00279-1.3... -
Seite 11: Button Functionality
OFF - The device is controlled remotely. "Boost" mode is inactive. When the device is initially switched on all its LEDs remain ON for two seconds, then they flash quickly for two seconds. SolarEdge Immersion Heater Controller Installation Guide MAN-01-00279-1.3... -
Seite 12: Troubleshooting
All the devices are not inverter LCD - The Check that the ZigBee module is inserted correctly communicating inverter has not inside the inverter. detected the installed Turn ON the AC to the inverter ZigBee module. SolarEdge-Immersion Heater Controller Installation Guide MAN-01-00279-1.3... - Seite 13 16 Remove an unused device from the device list before devices from the devices to the load attempting to add another device. device list is displayed in managemnt network. the LCD. SolarEdge Immersion Heater Controller Installation Guide MAN-01-00279-1.3...
-
Seite 14: Specifications
Terminal Block Minimum Wire Cross Section Protection Rating IP20 Dimensions (H x W x D) 277 X 309 X 70.5 Weight Mounting Type Wall mount 1 Approximate values. May differ depending on specific installation conditions. SolarEdge-Immersion Heater Controller Installation Guide MAN-01-00279-1.3... - Seite 15 Specifications Mechanical specifications (mm): SolarEdge Immersion Heater Controller Installation Guide MAN-01-00279-1.3...
-
Seite 16: Support And Contact Information
Before contact, make sure to have the following information at hand: Model and serial number of the product in question. The error indicated on the inverter screen or on the SolarEdge monitoring portal, if there is such an indication. System configuration information, including the type and number of modems connected and the number and length of strings. -
Seite 17: Heizstab Regler Installationsanleitung
Sie können die Hausautomations-Produkte lokal über den SolarEdge-Wechselrichter oder extern über das SolarEdge-Monitoring Portal konfigurieren. Der SolarEdge Heizstab Regler (im gesamten Dokument als „das Gerät“ bezeichnet) ist ein Hausautomations-Produkt, das überschüssige, von der PV-Anlage produzierte Energie zu einer Last, normalerweise einem Warmwasserbereiter, umleitet. Die Heizstab Regler spart Energie und senkt die Nebenkostenrechnungen durch die Speicherung von Energie als Warmwasser während des Tages, wenn... - Seite 18 Schedule-Modus dar. Bitte beachten Sie, dass der Verbrauch im Smart Save-Modus gesenkt ist, da die überschüssige Energie der PV-Anlage, die im Verlauf des Tages produziert wurde, genutzt wird. Abbildung 2: Beispiele für den Betrieb des Geräts SolarEdge Heizstab Regler Installationsanleitung MAN-01-00279-1.3...
-
Seite 19: Installation
Abbildung 3: Heizstab Regler Installation 1. Lösen Sie die vier Schrauben an der Frontabdeckung des Geräts und nehmen Sie die Frontabdeckung 2. Entnehmen Sie die in das Gehäuse geklebte Antenne und montieren Sie diese auf der Oberseite des Geräts. SolarEdge Heizstab Regler Installationsanleitung MAN-01-00279-1.3... -
Seite 20: Anschlüsse
Stromsensor (CT). Prüfen Sie, dass der Pfeil und der grüne Punkt zur Richtung des AC- Stromkreisverteilers zeigt. 3. Schließen Sie die Adern entsprechend der Kennzeichnungen an die Klemmleisten an. 1 Ca.-Werte. Werte können je nach speziellen Installationsbedingungen schwanken. SolarEdge Heizstab Regler Installationsanleitung MAN-01-00279-1.3... - Seite 21 Heizstab Regler Installationsanleitung 4. Füren Sie die Anschluss-Leitung vom Heizstab durch die Kabelverschraubung und schließen Sie die Adern entsprechend der Kennzeichnungen an die Klemmleisten an. Abbildung 4: Heizstab Regler Anschlüsse SolarEdge Heizstab Regler Installationsanleitung MAN-01-00279-1.3...
-
Seite 22: Konfiguration
Konfigurationsbildschirm wird angezeigt: A d d D e v i c e s < 0 > 5. Wählen Sie Add Devices („Geräte hinzufügen“) aus, um die Herstellung der Verbindung zwischen dem Gerät und dem Wechselrichter zu starten. SolarEdge Heizstab Regler Installationsanleitung MAN-01-00279-1.3... - Seite 23 Schedule („Zeitplan“) - stellen Sie die Start- und Endzeiten des Geräts unabhängig von eventuell verfügbarer überschüssiger PV-Leistung ein. Zu Einstellung der Betriebsart Manuell: 1. Wählen Sie Mode („Modus“) è Manual („Manuell“) aus 2. Wählen Sie ON („EIN“) oder OFF („AUS“) aus, um das Gerät ein- bzw. auszuschalten. SolarEdge Heizstab Regler Installationsanleitung MAN-01-00279-1.3...
-
Seite 24: Zu Einstellung Der Betriebsart Auto
S a v e S c h e d u l e D i s a b l e D e l e t e Einen Zeitplan können Sie über Disable („Deaktivieren“) deaktivieren oder über Delete („Löschen“) entfernen. SolarEdge Heizstab Regler Installationsanleitung MAN-01-00279-1.3... - Seite 25 Week Days („Wochentage“) (optional) - Tage zur Wiederholung der Einstellung (Standard: jeden Tag). HINWEIS Wenn Sie im automatischen Modus sich überschneidende Zeitfenster im Schedule- und in der Smart Save-Option konfigurieren, wird stets das Zeitfenster des Schedule-Modus und nicht das des Smart Save-Modus übernommen. SolarEdge Heizstab Regler Installationsanleitung MAN-01-00279-1.3...
- Seite 26 Wählen Sie im Bildschirm „Schedule“ („Zeitprogramm“) Einen Zeitprogramm deaktivieren oder löschen Disable („Deaktivieren“) oder Delete („Löschen“) aus. Wählen Sie im Bildschirm „Device“ („Gerät“) Remove Trennen Sie das (die) Gerät(e) vom Netzwerk Device („Gerät entfernen“) oder Remove All („Alle entferne“) aus. SolarEdge Heizstab Regler Installationsanleitung MAN-01-00279-1.3...
-
Seite 27: Überprüfen Der Verbindung
MAC: die vollständige MAC-Adresse des Geräts Last seen („Letzte Kommunikation“): Das Datum und die Uhrzeit, als das Gerät eine Verbindung zum Wechselrichter hatte. MFG: Der Gerätehersteller Model („Modell“): Der Gerätemodelltyp Power [W] („Leistung [W]“): Der zur Last gelieferte Strom SolarEdge Heizstab Regler Installationsanleitung MAN-01-00279-1.3... -
Seite 28: Funktion Der Verbindungs-Taste
Leistung an die Last geliefert AUS - Das Gerät wird extern gesteuert. Der "Boost"-Modus ist nicht aktiviert. Wenn das Gerät erstmalig in Betrieb genommen wird, bleiben sämtliche LEDs zwei Sekunden lang eingeschaltet und blinken dann zwei weitere Sekunden schnell. SolarEdge Heizstab Regler Installationsanleitung MAN-01-00279-1.3... -
Seite 29: Fehlerbehebung
Sie den grüne LED leuchtet Erkennungsvorgang. Eine erneute Konfiguration jedoch nicht. ist nicht erforderlich. Das Gerät ist mit dem Wenden Sie sich an das SolarEdge-Support- Das Gerät ist Team. Wechselrichter verbunden, eingeschaltet, und die es besteht jedoch keine grüne LED leuchtet... -
Seite 30: Netzwerkprobleme
Verbindungstaste zurück und starten Sie einen neuen Erkennungsvorgang für sämtliche Geräte. Wählen Sie im Bildschirm „Device Manager“ („Gerätemanager“) Remove All („Alle entfernen“) aus und wiederholen Sie den Erkennungsvorgang für sämtliche Geräte. Wenden Sie sich an das SolarEdge-Support- Team. SolarEdge Heizstab Regler Installationsanleitung MAN-01-00279-1.3... - Seite 31 Wählen Sie im Bildschirm „Device Manager“ („Gerätemanager“) Remove Device („Gerät entfernen“) aus und wiederholen Sie den Erkennungsvorgang. Eine erneute Konfiguration ist nicht erforderlich. Wenden Sie sich an das SolarEdge-Support- Team. Fehlermeldung Device limit reached. („Grenzwert Sie versuchen, mehr als 16 Entfernen Sie nicht benötigte Geräte aus der...
-
Seite 32: Mechanische Spezifikationen
2 Kabelverschraubungen 6-12, 2 Kabelverschraubungen 4-8 Anschlussblock – Minimaler Leitungsquerschnitt Schutzklasse IP20 Abmessungen(H x B x T) 277 X 309 X 70,5 Gewicht Montageart Wandmontiert 1 Ca.-Wert. Diese Werte können je nach speziellen Installationsbedingungen schwanken. SolarEdge Heizstab Regler Installationsanleitung MAN-01-00279-1.3... - Seite 33 Heizstab Regler Installationsanleitung Mechanische Spezifikationen (mm): SolarEdge Heizstab Regler Installationsanleitung MAN-01-00279-1.3...
-
Seite 34: Kundendienst Und Kontaktinformationen
Achten Sie darauf, dass Sie bei der Kontaktaufnahme die folgenden Informationen bereit haben: Modellnummern der Wechselrichter und Leistungsoptimierer Seriennummer des betreffenden Produkts Der auf dem Wechselrichterbildschirm oder dem SolarEdge Monitoring Portal angegebene Fehler, wenn eine solche Angabe vorhanden ist Systemkonfigurationsdaten einschließlich Typ und Zahl der verbundenen Module sowie der Zahl und der Länge der Strings...
