Installation der Außensprechanlage (Kaméra)
Hinweis : Die Leitungen (für die Außenstation und den elektrischen Türöffner) sollten stoßsicher und witterungs-
geschützt in einem Schutzschlauch geführt werden. Überstehende Länge des sechsadrigen Kabels nicht abschnei-
den, um Probleme durch Rostansatz oder schlechte Kontaktgabe zu vermeiden. Das Kabel sollte am besten zwis-
chen dem Torpfeiler und dem Elektronikteil aufgerollt werden (Abb. 7).

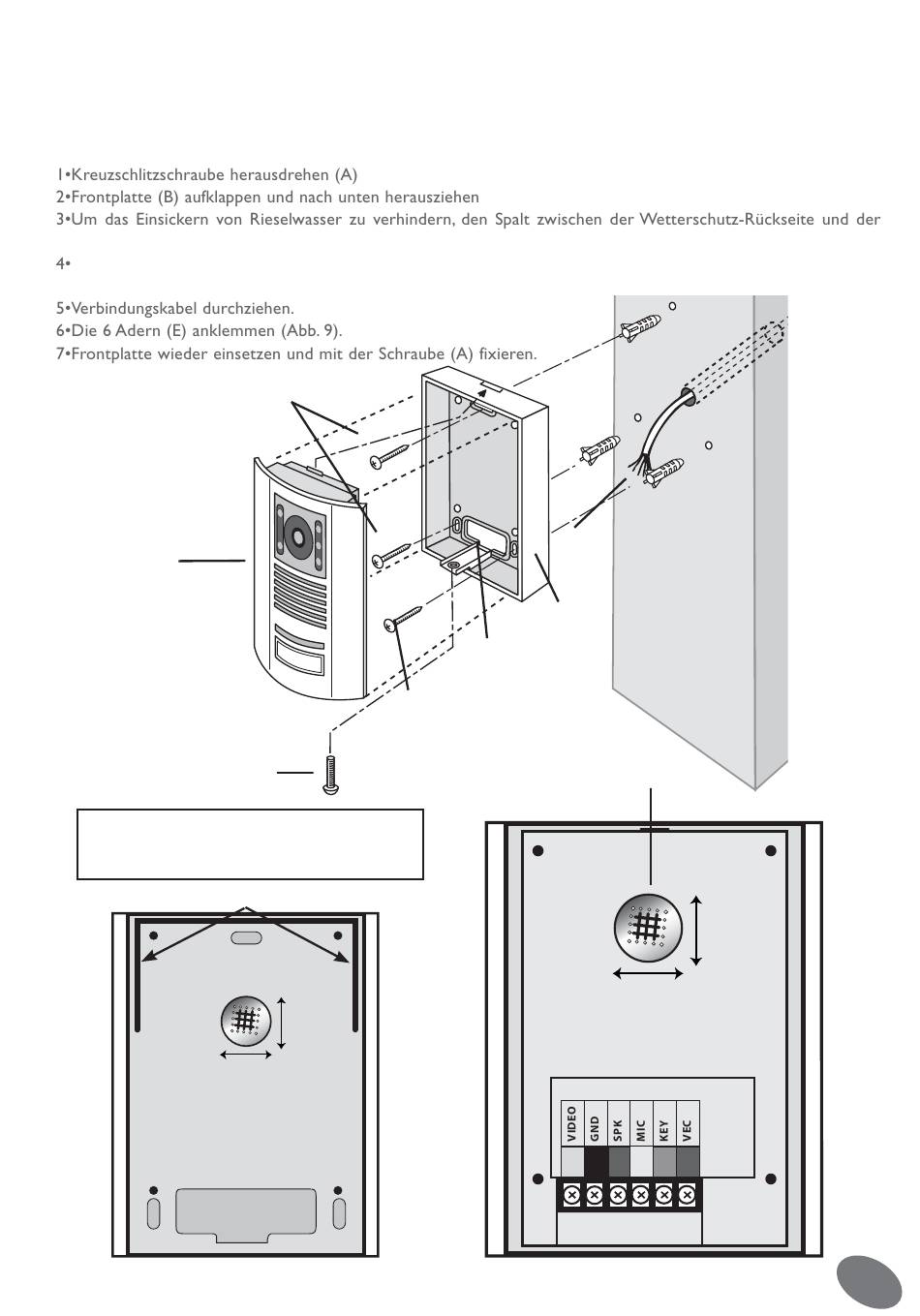

Mauer (C) mit Silikon abdichten (Abb. 8)
Mit drei Schrauben (F) Gehäuse (C) so auf der Mauer befestigen, dass das Loch (D) genau gegenüber dem Kabel (E)
steht.
fig.7
B
Achtung : Um Kondenswasserbildung zu verhin-
dern, darf die Silikondichtung nur auf der oberen
Hälfte des Gehäuses (C) angebracht werden..
Silikondichtung
fig.8
F
F
A
CFI EXTEL WEVPSF 659 - 06/2010 - V1
E
C
D
fig.9
VIDEO : gelber faden
GND : schwarzer faden
SPK : braner faden
G
MIC : weißer faden
KEY : grüner faden
VCC : roter faden
9D
