Außensprechanlage - Extel WEVPSF 659 Installations- Und Bedienungsanleitung

2. Stand-by Anzeige (eingeschaltet) // Aufnahme (blinkt)
3. Auswahlschalter: Lautstärkeneinstellung, Videoaufnahme, Bildschirmanzeige
4. Audio-Anschluss
5. Öffnungssteuerung für Tor
6. Öffnungssteuerung für Schloss/Elektrotüröffner (Spannungskontakt, Lock Verbindungsklemmen auf dem Schalts-
chrank und nur gültig nach Anruf bei Batteriebetrieb) + Funktion «Echap» im Menü.
7. Mikrofon für Gespräch
7bis. Lautsprecher für die Klingel und Konversation
8. Ein/Aus-Schalter // Zugang Menü
9. SD Card Lesegerät (2 Go Max)
10. Audio/Video Ausgang
11. Anschluss mit 5 VDC Stecker vom Adapter (Adapter auf eine Installation anschließen, die den gültigen Normen
entspricht: NFC 15 100 für Frankreich).
12. Antenne
13. Ausklappbarer Träger
14. RESET

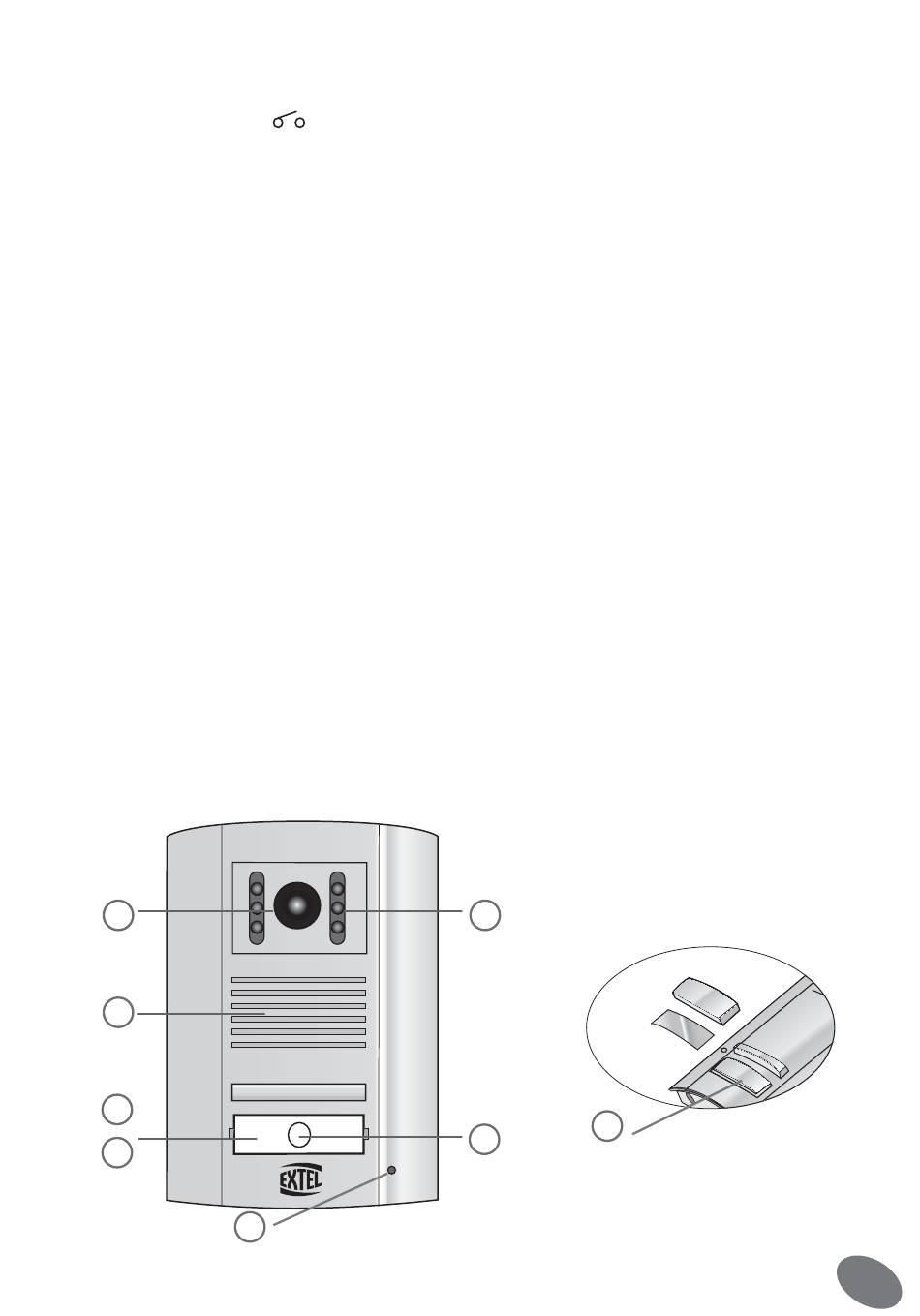

b. Außensprechanlage (Kaméra)
2. Lautsprecher : damit kann Sie der Besucher hören
3-4. Namensschild und Taster : wird der Taster gedrückt, ertönt der Klingelton drinnen und draußen, der Monitor
und die Kamera gehen an.
5. Mikrofon : damit kann sich der Besucher melden
6. Kontrollleuchte :
- Wenn der Schaltschrank über Batterien angetrieben wird, erleuchtet die Kontrollleuchte nur nach einem Anruf.
- Wenn der Schaltschrank mit Niederspannung (12 oder 24 VDC/AC betrieben wird, dann erleuchtet die
Kontrollleuchte bei zu großer Dunkelheit.
7. IR LED, Nachtsicht (für das bloße Auge unsichtbares Licht)
8. Kunststoffabdeckung mit einem feinen Schraubendreher vorsichtig abheben und Namensschildetikett einschie-
ben.
1
2
3
4
auf dem Schrankgehäuse (nur gültig nach Anruf wenn Batteriebetrieb)
5
