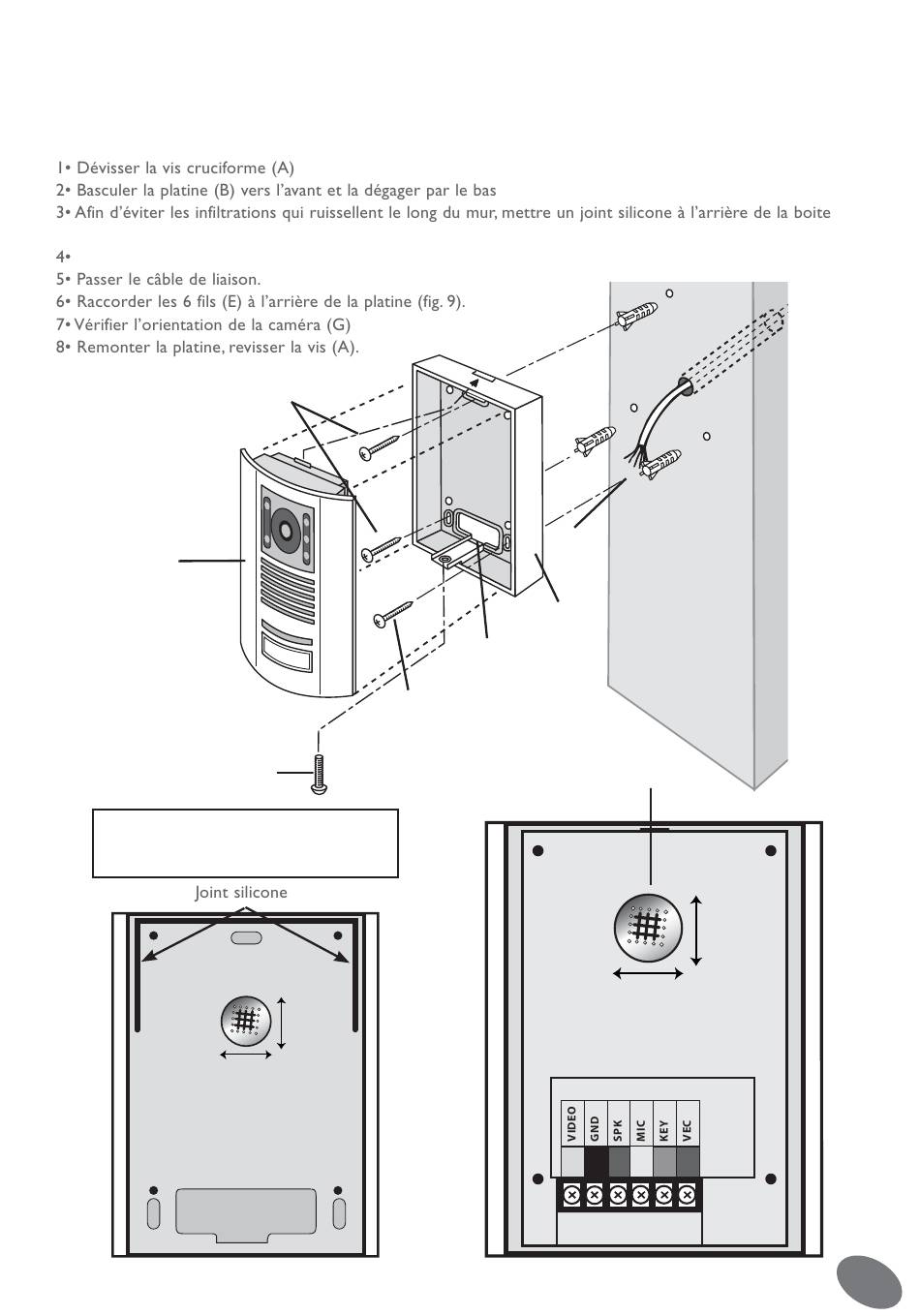

Installation de la platine de rue

Conseil : il est recommandé de faire passer les câbles (celui de la platine de rue et celui de la gâche électrique)
dans une gaine de protection, afin de les protéger des chocs et des intempéries. Ne pas couper le surplus du câble
6 conducteurs, afin d'éviter des problèmes d'oxydation ou de mauvais contacts. Mieux vaut enrouler celui-ci sur
lui-même entre le pilier et le boîtier électronique (fig. 7).
(fig. 8).
Fixer, à l'aide des 3 vis (F), la boite (C) au ras du mur, de façon à ce que le trou (D) se trouve en face du câble (E).
fig.7
B
Attention : afin d'éviter un phénomène de
condensation, le joint ne doit être posé que
sur la moitié supérieure de la boite (C).
fig.8
F
F
A
CFI EXTEL WEVPSF 659 - 06/2010 - V1
E
C
D
fig.9
VIDEO : fil jaune
GND : fil noir
SPK : fil marron
G
MIC : fil blanc
KEY : fil vert
VCC : fil rouge
(C)
