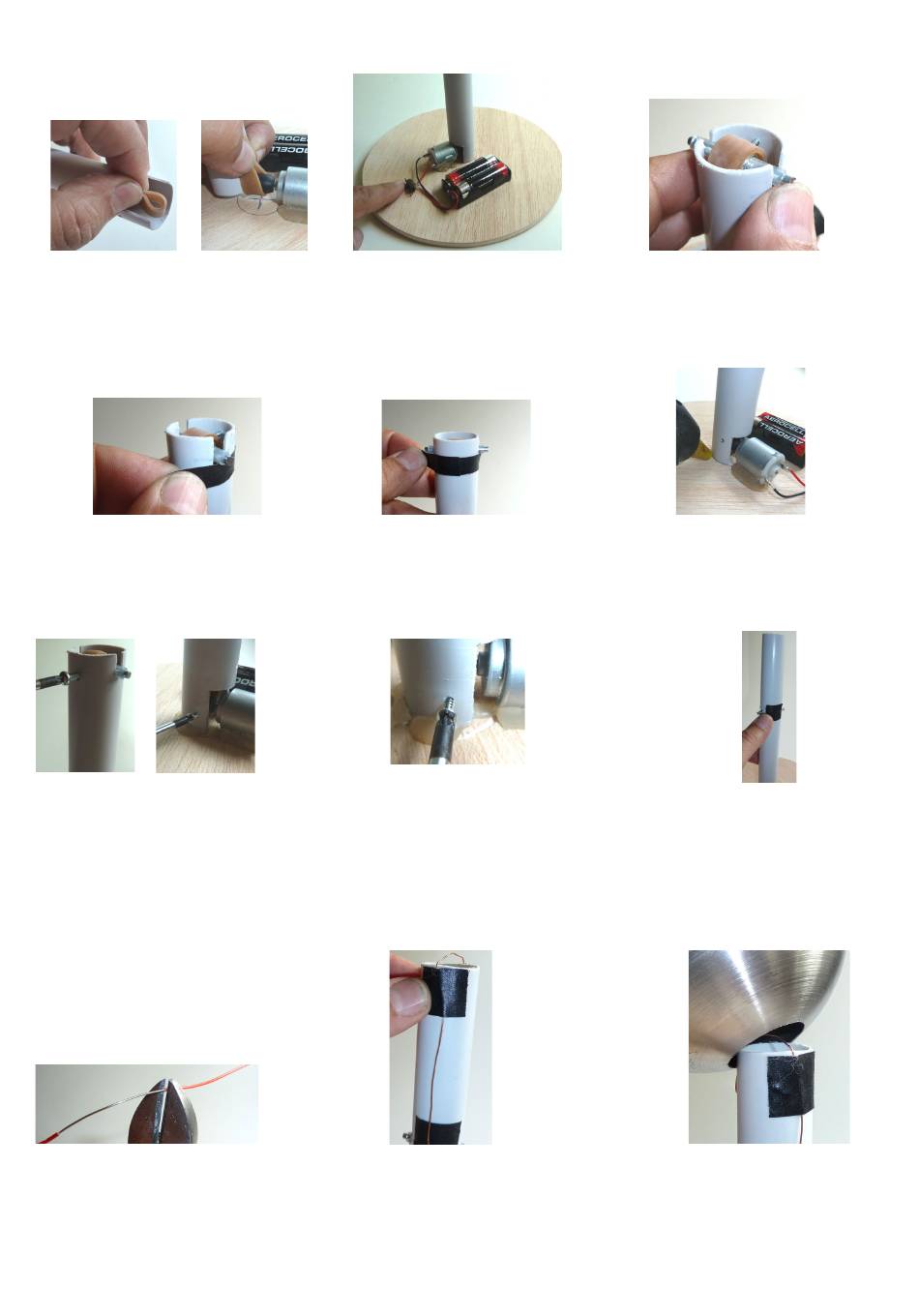

22. Das Gummiband unten aus dem
Rohr ziehen und über die PVC-Rolle
schieben. Das Gummiband darf im
Rohr nicht verdreht sein!
25a. Die Achse zuerst auf einer Seite....
27a. Die beiden Schrauben (12) in
die 2mm-Bohrungen nur 2-3
Windungen eindrehen.
29. Vom Draht (5) ein Stück mit
160 mm ablängen. Die Isolati-
on vom Draht entfernen.
4
BAUANLEITUNG
23. Das Rohr mittig über die Rolle
aufstellen.
Den Motor anschalten..
25b. ....dann auf der anderen Seite mit
Klebeband fixieren.
27b. Motor einschalten.
Eine Schraube so weit eindrehen, bis das
Gummiband etwas langsamer läuft. Nun wie-
der etwas herausdrehen, bis das Band wieder
ganz frei läuft.
Die 2. Schraube ebenso einstellen.
30. Ein Drahtende um die Schraube wickeln, ohne
die Einstellung zu verändern. Das andere Ende
so mit Klebeband oben beidseitig über dem
Abstandsrohr befestigen, dass der Draht oben
ca. 3mm übersteht. (s. Abb)
24. Das Laufrad so in der Höhe ver-
schieben, bis das Band ruhig, mittig
und schnell läuft..
26. Rohr noch einmal ausrichten und
Motor einschalten. Läuft alles
korrekt, das Rohr in dieser Position
ausreichend mit Heißkleber fixieren.
28. Das Abstandsrohr (7b=80
mm) ausgemittelt mit Klebe-
band auf dem Standrohr (7a)
befestigen.
31. Die Metallkugel über das
Abstandsrohr schieben.
