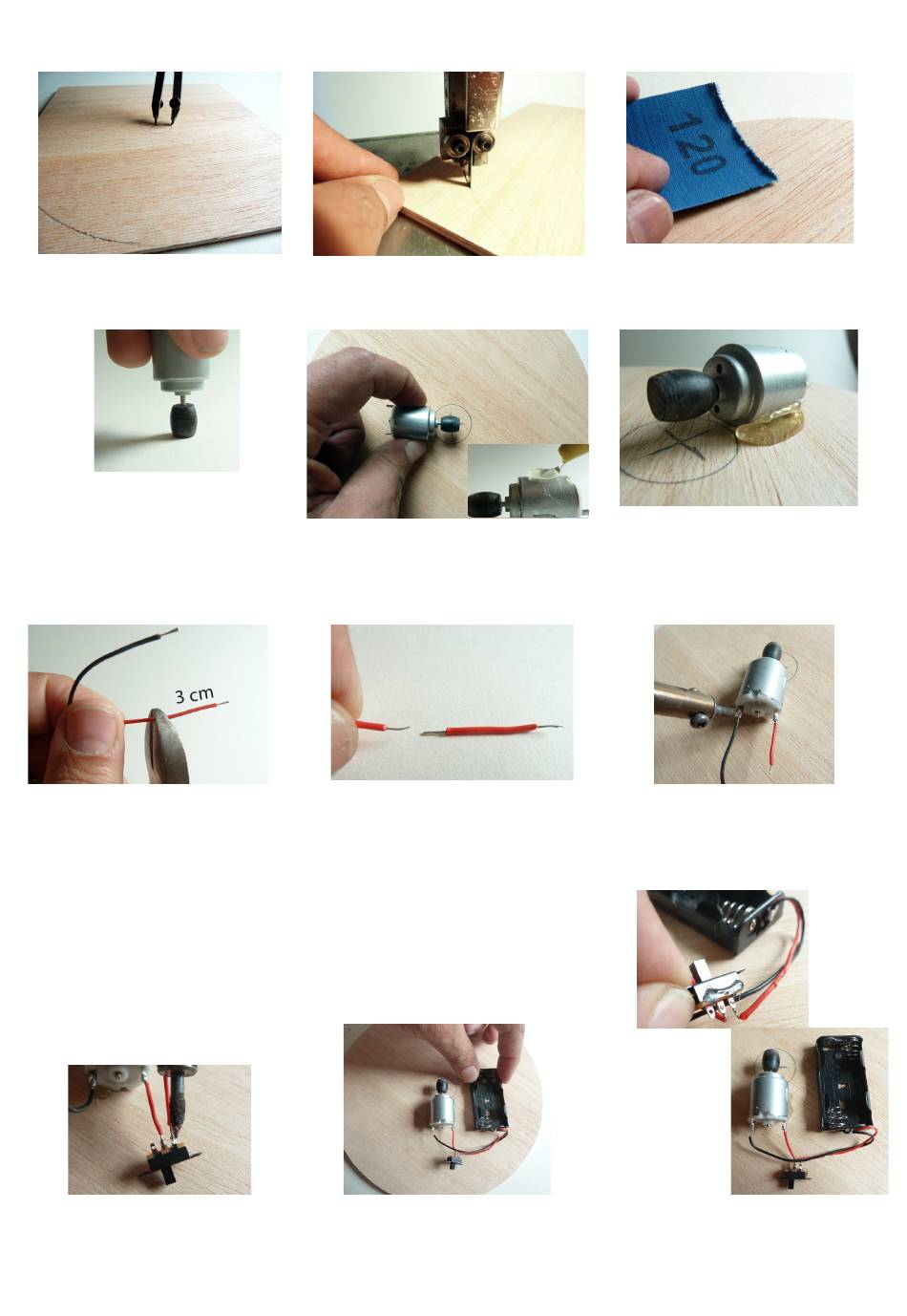

1a. Die Zeichnung () auf das Sperrholz
(1) übertragen.
2. Das PVC-Röllchen (2) so auf die Mo-
torachse (3) drücken, dass am Ende
ca 1mm Spiel bleibt.
4. Das rote Kabel der Batteriehalterung
(4) nach 3 cm abzwicken.
7. Das kurze rote Kabel in der Mitte und
das rote Kabel vom Batteriehalter
an einem der außeren Kontakte das
Schalters 6) anlöten.
2
BAUANLEITUNG
1b. Die Grundplatte aussägen.
3a. Den Motor mit Heißkleber so auf
der Grundplatte fixieren, dass die
Rolle ausgemittelt über dem Mittel-
punkt steht.
5. Die roten Kabelenden ca. 3 mm
abisolieren.
8. Den Batteriehalter mit Heißkleber
(Position s. Zeichnung Seite ) ankle-
ben
1c. Sägeschnitt sauber verschleifen..
3b. Den Motor mit Heißkleber auf bei-
den Seiten stabilisieren.
6. Das schwarze Kabelende vom Batte-
riehalter und das rote, kurze Kabel an
den Motor anlöten - Polung ist nicht
wichtig!
9. Den Schalter mit wenig (!!) Heißkle-
ber (Position s. Zeichnung Seite )
ankleben.
D113185#1
