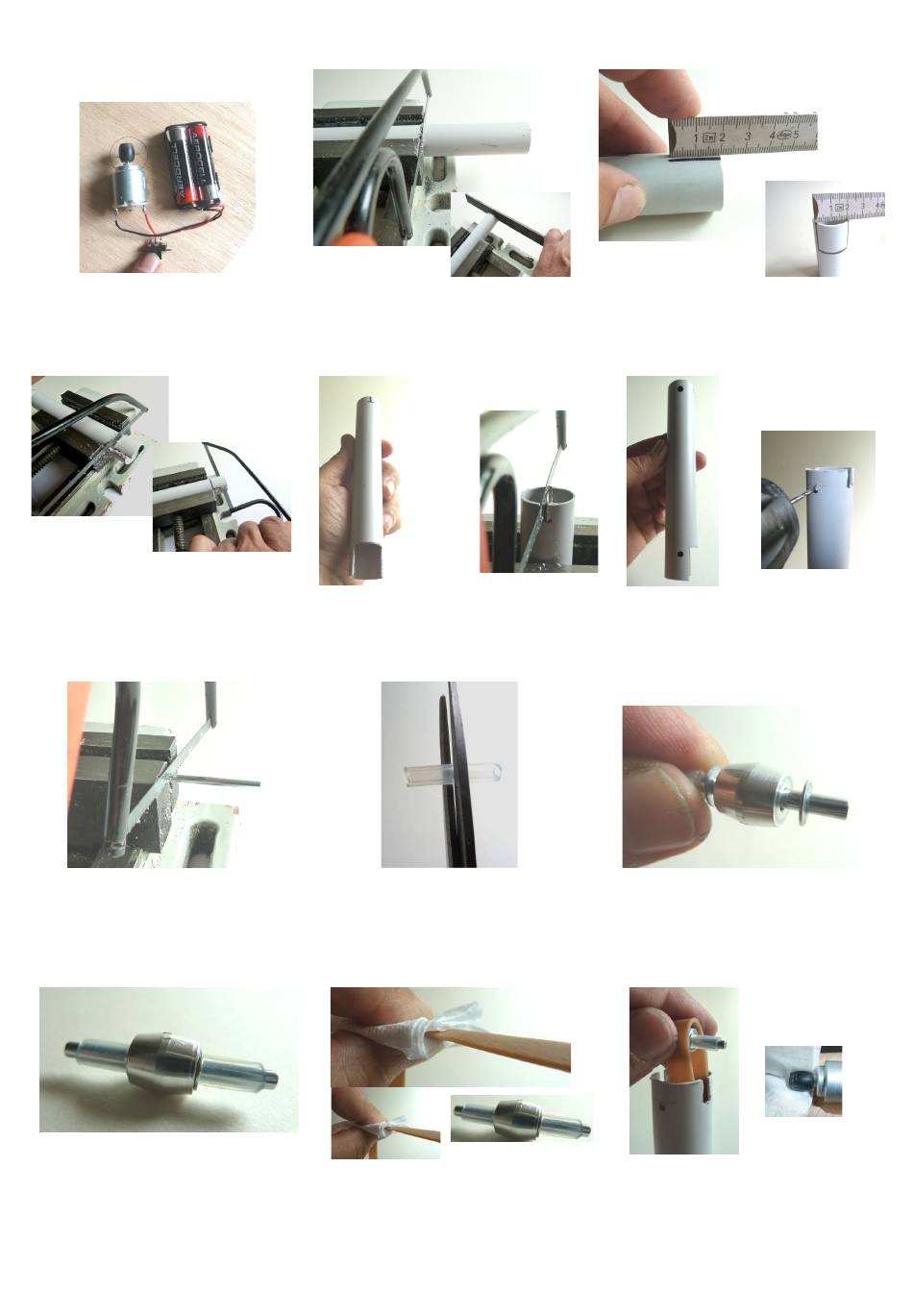

10. Die Batterien einlegen und den
Motor probelaufen lassen.
13. Die Motoröffnung aussägen -
Schnittkanten sauber plan feilen.
16. Die Metallachse (8) in der Mitte mit
der Metallbügelsäge trennen. Die
Schnittkante sauber entgraten und
anfasen.
19. Die Schlauchzuschnitt beidseitig
auf die Achse schieben und so jus-
tieren, dass das Röllchen leicht und
spielfrei dreht. Sorgfältig arbeiten !
D113185#2
BAUANLEITUNG
11. Nach Schneideplan (s. Seite 8) vom
Kunststoffrohr (7) die Zuschnitte 7a
= 155mm + 7b = 80mm ablängen.
Sägeschnitte plan feilen.
14. Die Schlitze für die Achse nach
Zeichnung (s. Seite 8) anzeichnen,
ø4mm bohren und sorgfältig aus-
sägen.
17. Vom Schlauch (9) 2
Stücke je 6 mm Länge mit
der Schere abschneiden
20. Das Gummiband (13), Kunststoff-
und Aluröllchen (!) gut mit Spiritus,
70%igem Alkohol oder warmen
Seifenwasser reinigen.
Anschließend sehr gut trocknen!!
12. Die Motoröffnung beim längeren
Stand-Rohr (7a) anzeichnen (s.
Zeichnung Seite 8).
15. Die zwei Bohrungen ø 2mm nach
Zeichnung (s. Seite 8) anzeichnen
und bohren.
18. Das Aluröllchen (10) mit den Unter-
legscheiben (11) auf die Metallachse
schieben. Unter Umständen kann das
Aluröllchen nur von einer Seite auf die
Achse geschoben werden!
21. Das Gummiband über das Alu-Röll-
chen legen, in das lange Standrohr
führen und die Achse in die Schlitze
drücken.
3
