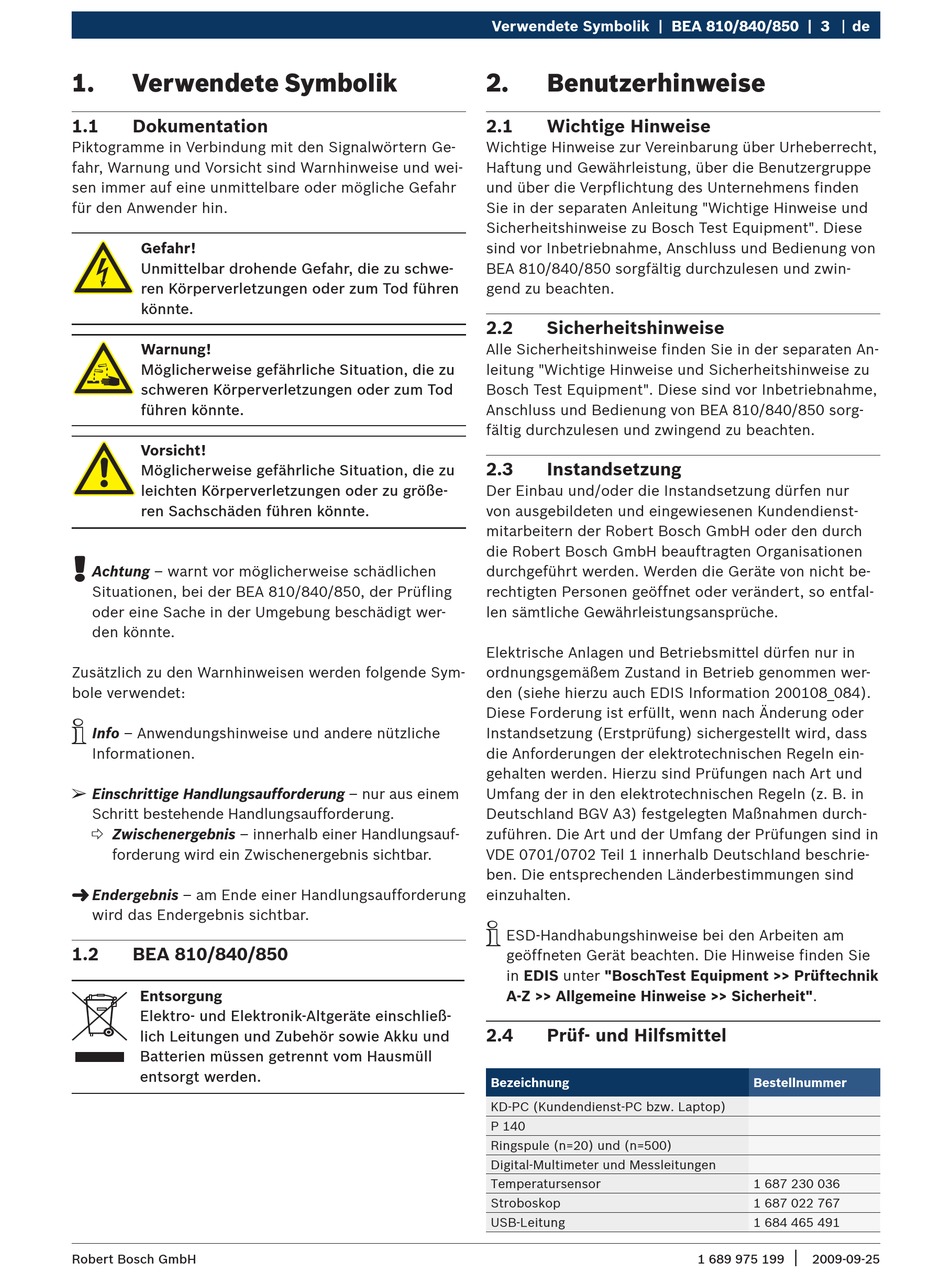

1.

Verwendete Symbolik

1.1

Dokumentation

Piktogramme in Verbindung mit den Signalwörtern Ge-
fahr, Warnung und Vorsicht sind Warnhinweise und wei-
sen immer auf eine unmittelbare oder mögliche Gefahr
für den Anwender hin.
Gefahr!
Unmittelbar drohende Gefahr, die zu schwe-
ren Körperverletzungen oder zum Tod führen
könnte.
Warnung!
Möglicherweise gefährliche Situation, die zu
schweren Körperverletzungen oder zum Tod
führen könnte.
Vorsicht!
Möglicherweise gefährliche Situation, die zu
leichten Körperverletzungen oder zu größe-
ren Sachschäden führen könnte.
!
Achtung – warnt vor möglicherweise schädlichen
Situationen, bei der BEA 810/840/850, der Prüfling
oder eine Sache in der Umgebung beschädigt wer-
den könnte.
Zusätzlich zu den Warnhinweisen werden folgende Sym-
bole verwendet:
i
Info – Anwendungshinweise und andere nützliche
Informationen.
¶
Einschrittige Handlungsaufforderung – nur aus einem
Schritt bestehende Handlungsaufforderung.
? Zwischenergebnis – innerhalb einer Handlungsauf-
forderung wird ein Zwischenergebnis sichtbar.
"
Endergebnis – am Ende einer Handlungsaufforderung
wird das Endergebnis sichtbar.
1.2

BEA 810/840/850

Entsorgung
Elektro- und Elektronik-Altgeräte einschließ-
lich Leitungen und Zubehör sowie Akku und
Batterien müssen getrennt vom Hausmüll
entsorgt werden.
Robert Bosch GmbH
Verwendete Symbolik | BEA 810/840/850 | 3
2.

Benutzerhinweise

2.1

Wichtige Hinweise

Wichtige Hinweise zur Vereinbarung über Urheberrecht,
Haftung und Gewährleistung, über die Benutzergruppe
und über die Verpflichtung des Unternehmens finden
Sie in der separaten Anleitung "Wichtige Hinweise und
Sicherheitshinweise zu Bosch Test Equipment". Diese
sind vor Inbetriebnahme, Anschluss und Bedienung von
BEA 810/840/850 sorgfältig durchzulesen und zwin-
gend zu beachten.
2.2

Sicherheitshinweise

Alle Sicherheitshinweise finden Sie in der separaten An-
leitung "Wichtige Hinweise und Sicherheitshinweise zu
Bosch Test Equipment". Diese sind vor Inbetriebnahme,
Anschluss und Bedienung von BEA 810/840/850 sorg-
fältig durchzulesen und zwingend zu beachten.
2.3

Instandsetzung

Der Einbau und/oder die Instandsetzung dürfen nur
von ausgebildeten und eingewiesenen Kundendienst-
mitarbeitern der Robert Bosch GmbH oder den durch
die Robert Bosch GmbH beauftragten Organisationen
durchgeführt werden. Werden die Geräte von nicht be-
rechtigten Personen geöffnet oder verändert, so entfal-
len sämtliche Gewährleistungsansprüche.
Elektrische Anlagen und Betriebsmittel dürfen nur in
ordnungsgemäßem Zustand in Betrieb genommen wer-
den (siehe hierzu auch EDIS Information 200108_084).
Diese Forderung ist erfüllt, wenn nach Änderung oder
Instandsetzung (Erstprüfung) sichergestellt wird, dass
die Anforderungen der elektrotechnischen Regeln ein-
gehalten werden. Hierzu sind Prüfungen nach Art und
Umfang der in den elektrotechnischen Regeln (z. B. in
Deutschland BGV A3) festgelegten Maßnahmen durch-
zuführen. Die Art und der Umfang der Prüfungen sind in
VDE 0701/0702 Teil 1 innerhalb Deutschland beschrie-
ben. Die entsprechenden Länderbestimmungen sind
einzuhalten.
i
ESD-Handhabungshinweise bei den Arbeiten am
geöffneten Gerät beachten. Die Hinweise finden Sie
in EDIS unter "BoschTest Equipment >> Prüftechnik
A-Z >> Allgemeine Hinweise >> Sicherheit".
2.4 Prüf- und Hilfsmittel
Bezeichnung
KD-PC (Kundendienst-PC bzw. Laptop)
P 140
Ringspule (n=20) und (n=500)
Digital-Multimeter und Messleitungen
Temperatursensor
Stroboskop
USB-Leitung
BEA 810/840/850 | 3 | 3
Bestellnummer
1 687 230 036
1 687 022 767
1 684 465 491
|
1 689 975 199 2009-09-25
