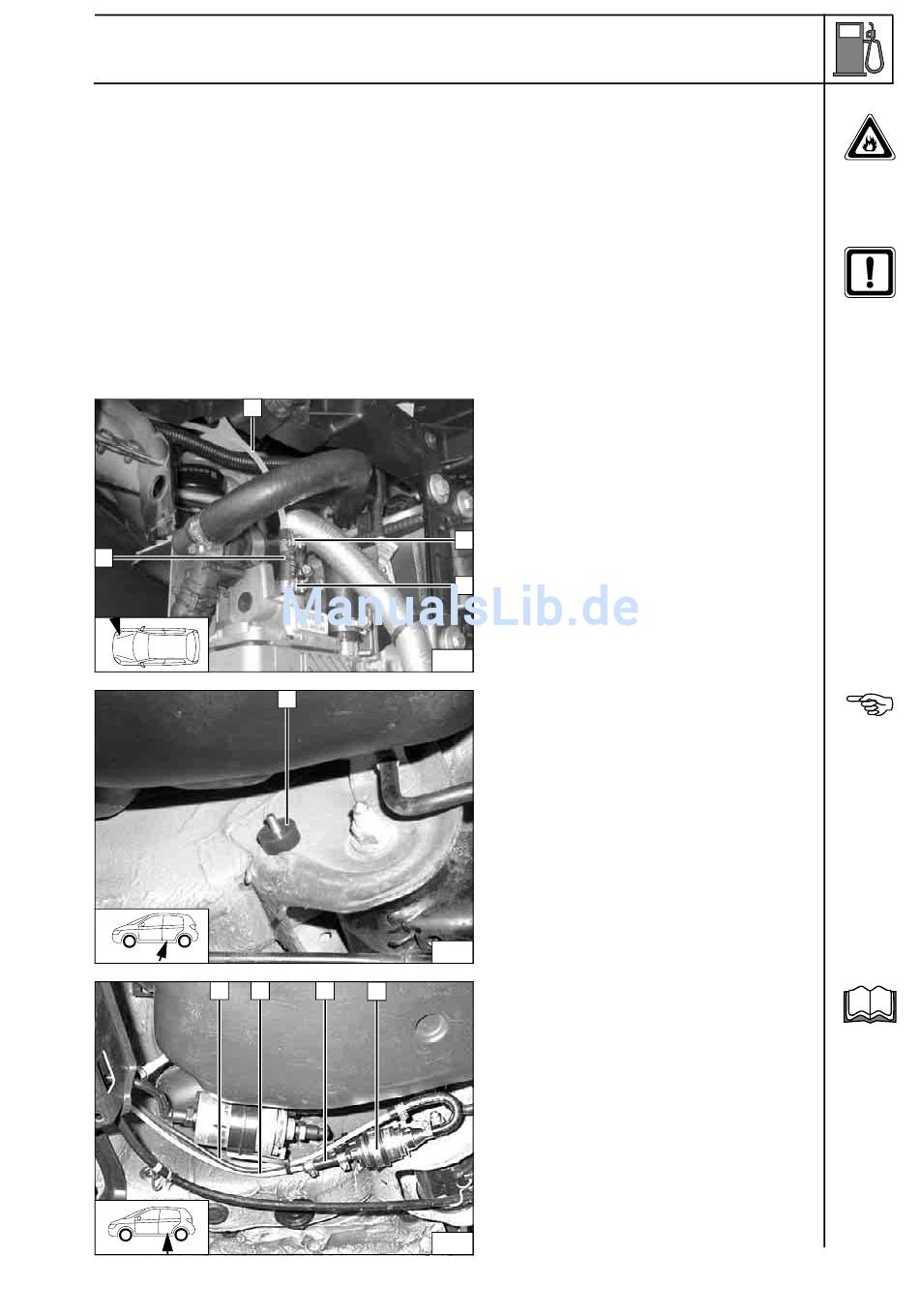

Brennstoffeinbindung
VORSICHT!
Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt
sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
ACHTUNG!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaumver-
legung.
1
3
1
2
37
1
38
3
4
39
1 Mecanyl- Brennstoffleitung
2 Schlauchschelle Ø 10mm[2x]
3 Schlauchstück
2
2
Schwingmetallpuffer 1 gemäß Bild montieren!
1 Schwingmetallpuffer, fahrzeugeigene Boh-
rung, Karosseriescheibe, Bundmutter M6
Einbaulage Dosierpumpe beachten, siehe
„Einbauanweisung"!
Brennstoffleitung vom Heizgerät an Drucksei-
te der Dosierpumpe [Seite mit Stecker].
1 Kabelbaum Dosierpumpe
2 Brennstoffleitung vom Heizgerät
3 Schlauchstück, Schlauchschellen Ø10mm
[2x]
4 Dosierpumpe, gummierte Rohrschelle,
Bundmutter
VW Fox
Anschluß
am Heizge-
rät
Einbauort
Dosier-
pumpe
i
Einbauort
Dosier-
pumpe
19
