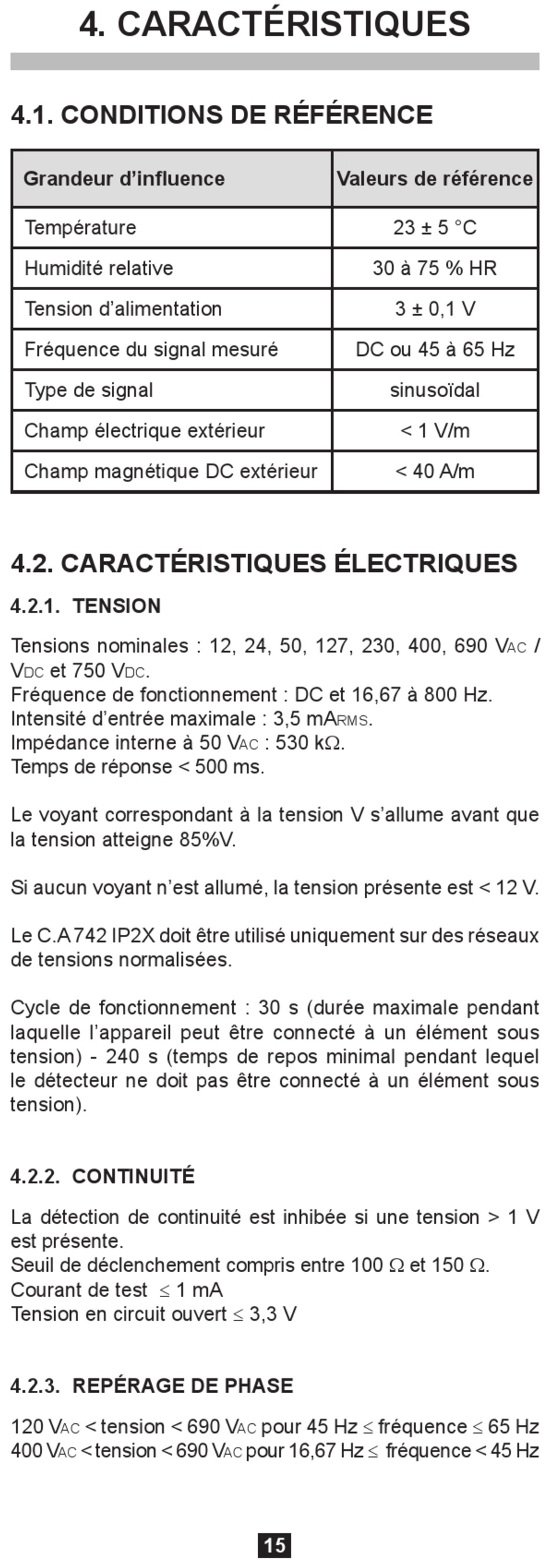

4. CARACTÉRISTIQUES
4.1. CONDITIONS DE RÉFÉRENCE
Grandeur d'influence
Température
Humidité relative
Tension d'alimentation
Fréquence du signal mesuré
Type de signal
Champ électrique extérieur
Champ magnétique DC extérieur
4.2. CARACTÉRISTIQUES ÉLECTRIQUES
4.2.1. TENSION
Tensions nominales : 12, 24, 50, 127, 230, 400, 690 V
V et 750 V
dc
Fréquence de fonctionnement : DC et 16,67 à 800 Hz.
Intensité d'entrée maximale : 3,5 mA
Impédance interne à 50 V
Temps de réponse < 500 ms.
Le voyant correspondant à la tension V s'allume avant que
la tension atteigne 85%V.
Si aucun voyant n'est allumé, la tension présente est < 12 V.
Le C.A 742 IP2X doit être utilisé uniquement sur des réseaux
de tensions normalisées.
Cycle de fonctionnement : 30 s (durée maximale pendant
laquelle l'appareil peut être connecté à un élément sous
tension) - 240 s (temps de repos minimal pendant lequel
le détecteur ne doit pas être connecté à un élément sous
tension).
4.2.2. CONTINUITÉ
La détection de continuité est inhibée si une tension > 1 V
est présente.
Seuil de déclenchement compris entre 100 W et 150 W.
Courant de test ≤ 1 mA
Tension en circuit ouvert ≤ 3,3 V
4.2.3. REPÉRAGE DE PHASE
120 V < tension < 690 V
ac
400 V < tension < 690 V
ac
.
dc
ac
Valeurs de référence
rms
: 530 kW.
ac
pour 45 Hz ≤ fréquence ≤ 65 Hz
ac
pour 16,67 Hz ≤ fréquence < 45 Hz
15
23 ± 5 °C
30 à 75 % HR
3 ± 0,1 V
DC ou 45 à 65 Hz
sinusoïdal
< 1 V/m
< 40 A/m
.
/
