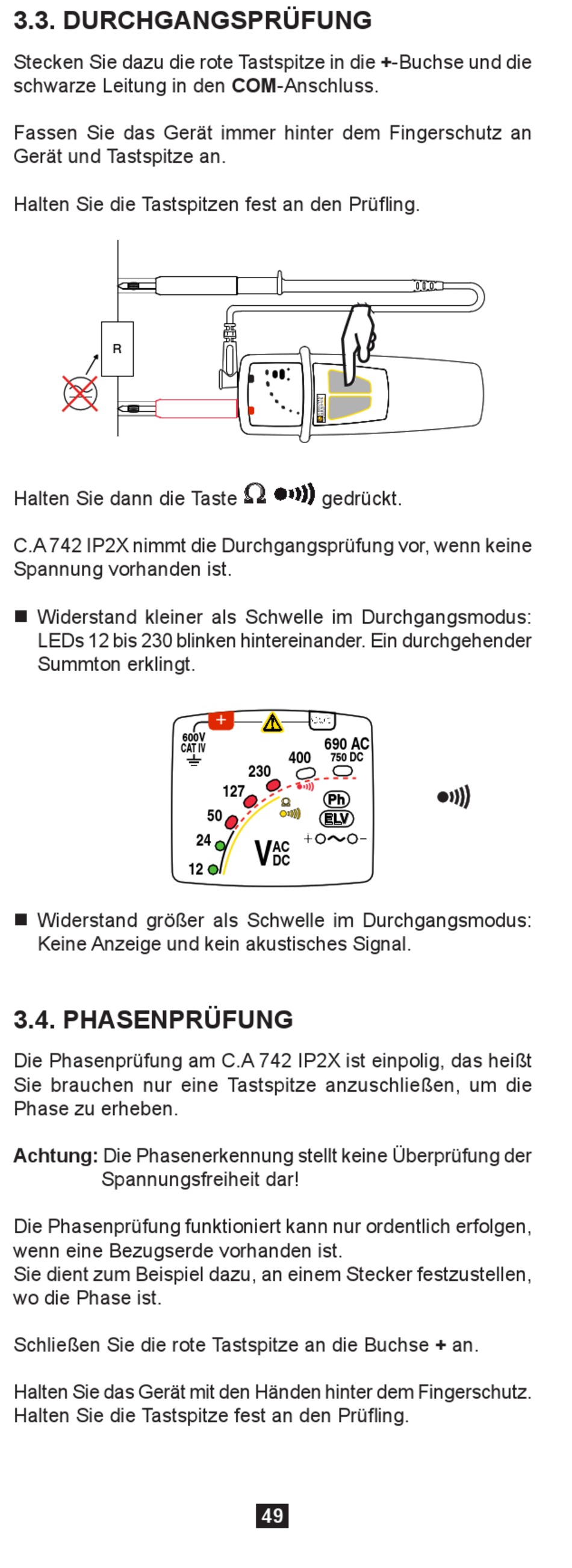

3.3. DURCHGANGSPRÜFUNG
Stecken Sie dazu die rote Tastspitze in die +-Buchse und die
schwarze Leitung in den COM-Anschluss.
Fassen Sie das Gerät immer hinter dem Fingerschutz an
Gerät und Tastspitze an.
Halten Sie die Tastspitzen fest an den Prüfling.
R
Halten Sie dann die Taste
C.A 742 IP2X nimmt die Durchgangsprüfung vor, wenn keine
Spannung vorhanden ist.
„ Widerstand kleiner als Schwelle im Durchgangsmodus:
LEDs 12 bis 230 blinken hintereinander. Ein durchgehender
Summton erklingt.
„ Widerstand größer als Schwelle im Durchgangsmodus:
Keine Anzeige und kein akustisches Signal.
3.4. PHASENPRÜFUNG
Die Phasenprüfung am C.A 742 IP2X ist einpolig, das heißt
Sie brauchen nur eine Tastspitze anzuschließen, um die
Phase zu erheben.
Achtung: Die Phasenerkennung stellt keine Überprüfung der
Spannungsfreiheit dar!
Die Phasenprüfung funktioniert kann nur ordentlich erfolgen,
wenn eine Bezugserde vorhanden ist.
Sie dient zum Beispiel dazu, an einem Stecker festzustellen,
wo die Phase ist.
Schließen Sie die rote Tastspitze an die Buchse + an.
Halten Sie das Gerät mit den Händen hinter dem Fingerschutz.
Halten Sie die Tastspitze fest an den Prüfling.
Ω
+
600V
CAT IV
230
127
Ω
50
24
V
AC
DC
12
49

gedrückt.
COM
690 AC
400
750 DC
Ph
ELV
+
-
