3.4 Pose des électromoteurs
1. Fixez le moteur de support dos
(151747) sur la face inférieure du
cadre inférieur au moyen des vis et
de la goupille, comme indiqué à la
figure 6 de la carte de montage
livrée en annexe.
(pied)
2. Fixez le moteur de support cuisse

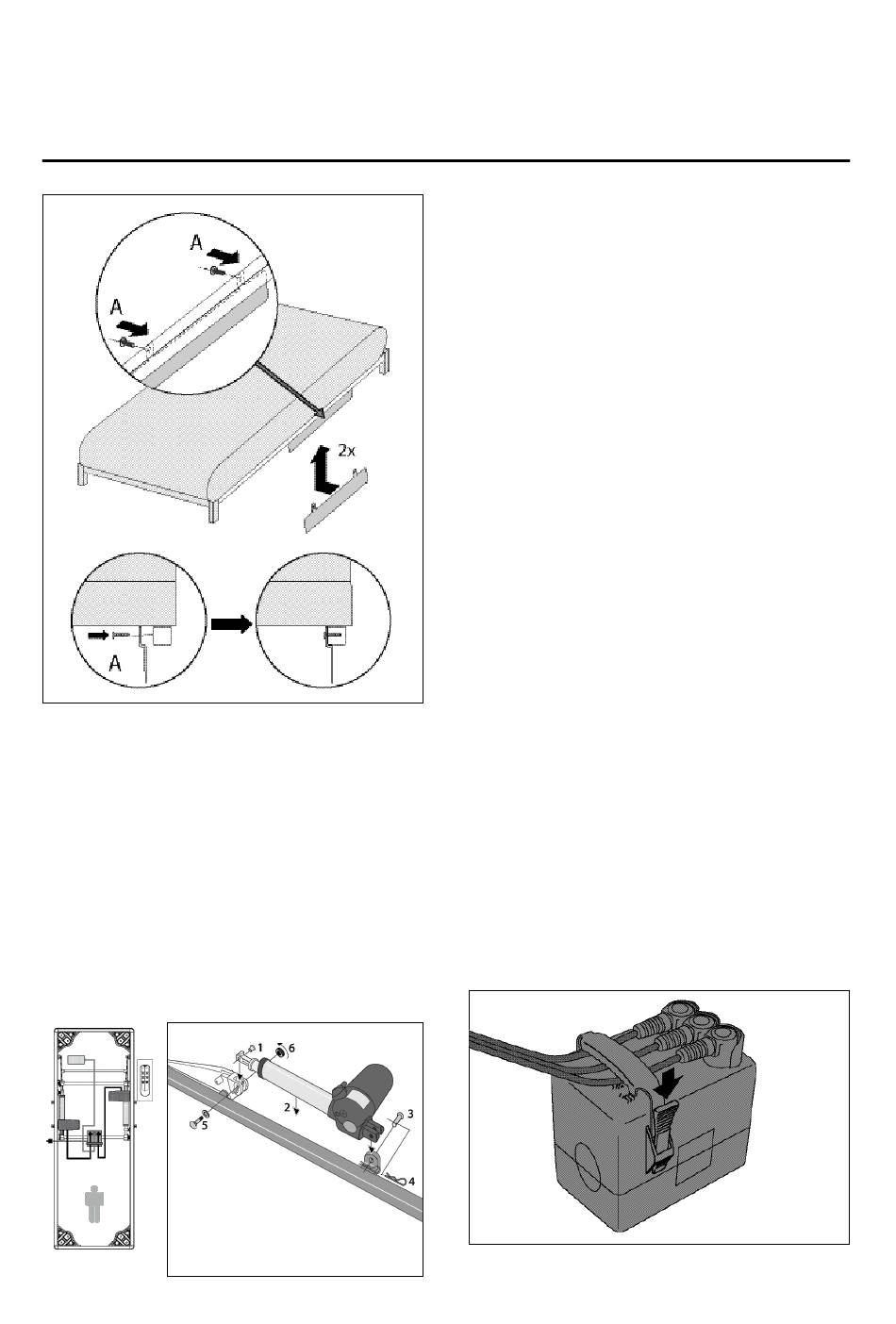

fig. 5
(151748) sur la face inférieure du
cadre inférieur au moyen de la vis
et de la goupille, comme indiqué à
la figure 6 de la carte de montage
livrée en annexe.
3. Insérez la prise du moteur dossier
des genoux dans le boîtier de com -
mande au point de raccordement 1.
4. Placez les piles fournies dans la
commande manuelle à infrarouge
et branchez la fiche du récepteur
dans le boîtier de com mande au
point de raccordement 2.
5. Insérez la prise du moteur flexion
des genoux dans le boîtier de com -
mande au point de raccordement 3 .
6. Fixez les fils sous la décharge de
traction sur le boîtier de commande
(voir fig. 7).
fig. 6
*Le cas échéant
fig. 7
FR 7
