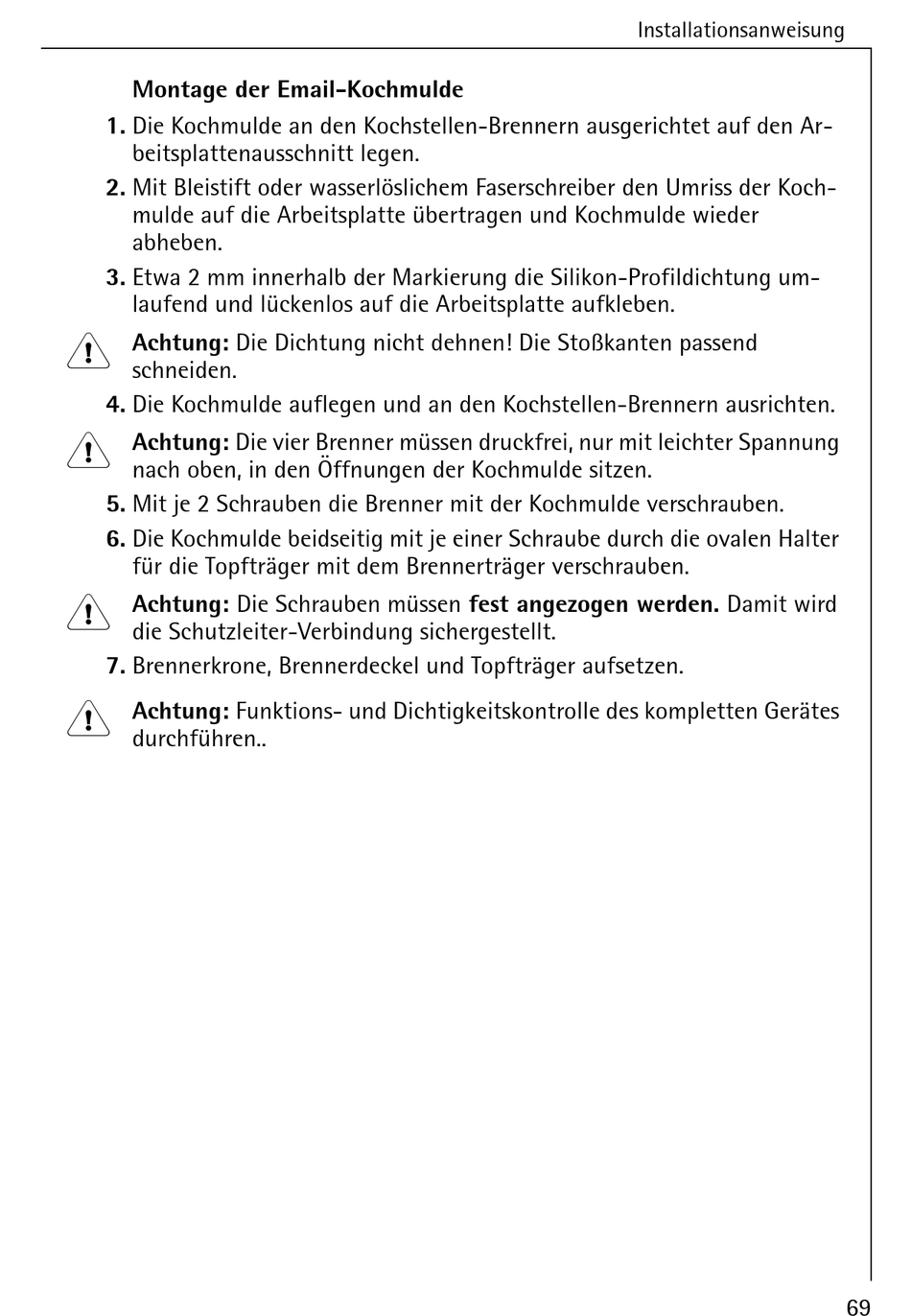

Montage der Email-Kochmulde
1. Die Kochmulde an den Kochstellen-Brennern ausgerichtet auf den Ar-
beitsplattenausschnitt legen.
2. Mit Bleistift oder wasserlöslichem Faserschreiber den Umriss der Koch-
mulde auf die Arbeitsplatte übertragen und Kochmulde wieder
abheben.
3. Etwa 2 mm innerhalb der Markierung die Silikon-Profildichtung um-
laufend und lückenlos auf die Arbeitsplatte aufkleben.
Achtung: Die Dichtung nicht dehnen! Die Stoßkanten passend
1
schneiden.
4. Die Kochmulde auflegen und an den Kochstellen-Brennern ausrichten.
Achtung: Die vier Brenner müssen druckfrei, nur mit leichter Spannung
1
nach oben, in den Öffnungen der Kochmulde sitzen.
5. Mit je 2 Schrauben die Brenner mit der Kochmulde verschrauben.
6. Die Kochmulde beidseitig mit je einer Schraube durch die ovalen Halter
für die Topfträger mit dem Brennerträger verschrauben.
Achtung: Die Schrauben müssen fest angezogen werden. Damit wird
1
die Schutzleiter-Verbindung sichergestellt.
7. Brennerkrone, Brennerdeckel und Topfträger aufsetzen.
Achtung: Funktions- und Dichtigkeitskontrolle des kompletten Gerätes
1
durchführen..
Installationsanweisung
69
