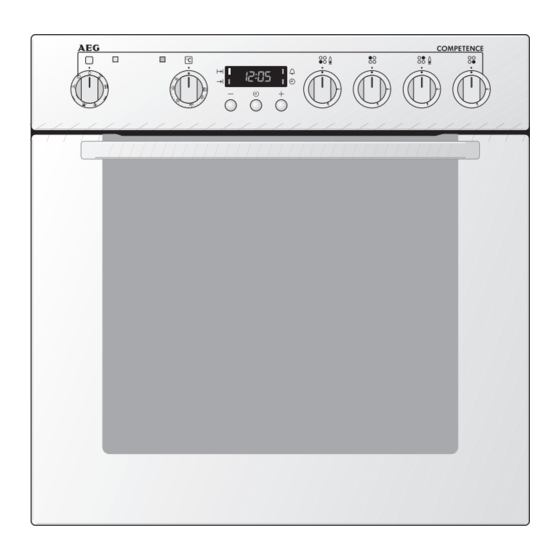

- Seite 1 COMPETENCE C3100-1 Der umschaltbare Elektro-Einbauherd mit Gas-Einbaukochmulde Gebrauchsanweisung Installationsanweisung...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch. Beachten Sie vor allem den Abschnitt „Sicherheitshinweise“ auf den ersten Seiten. Bewahren Sie bitte diese Gebrauchsanweisung zum spä- teren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.
-
Seite 3: Inhaltsverzeichnis
Inhalt Gebrauchsanweisung ........Sicherheitshinweise . - Seite 4 Tabelle Auftauen ..........40 Einkochen .
-
Seite 5: Gebrauchsanweisung
Gebrauchsanweisung Gebrauchsanweisung Sicherheitshinweise Gas-/Elektro-Sicherheit • Das Gerät darf nur durch einen konzessionierten Fachmann ange- schlossen werden. Vor Installation und Inbetriebnahme sind die Be- dienungs- und Installationsanweisungen zu beachten. • Das Gerät darf nur nach den geltenden Bestimmungen installiert und nur in einem gut belüfteten, ausreichend großen Raum aufgestellt werden. -
Seite 6: So Vermeiden Sie Schäden Am Gerät
Gebrauchsanweisung • Dieses Gerät darf nur für das haushaltsübliche Kochen, Braten, Ba- cken von Speisen verwendet werden. • Vorsicht bei Anschluss von Elektrogeräten an Steckdosen in Geräte- nähe. Anschlussleitungen dürfen nicht an heiße Kochstellen gelangen oder unter der heißen Backofentür eingeklemmt werden. Warnung: Verbrennungsgefahr! Bei Betrieb werden der Backofen- innenraum und die Kochstellen heiß. -
Seite 7: Entsorgung
Gebrauchsanweisung Entsorgung Verpackungsmaterial entsorgen Alle verwendeten Materialien können uneingeschränkt wiederverwer- tet werden. Die Kunststoffe sind folgendermaßen gekennzeichnet: • >PE< für Polyethylen, z. B. bei der äußeren Hülle und den Beuteln im Innern. • >PS< für geschäumtes Polystyrol, z.B. bei den Polsterteilen, grund- sätzlich FCKW-frei. -
Seite 8: Gerätebeschreibung
Gebrauchsanweisung Gerätebeschreibung Gesamtansicht Bedienblende... -
Seite 9: Metall-Kochmulde
Gebrauchsanweisung Metall-Kochmulde Glas-Kochmulde... -
Seite 10: Kochstellen-Brenner
Gebrauchsanweisung Kochstellen-Brenner... -
Seite 11: Ausstattung Backofen
Gebrauchsanweisung Ausstattung Backofen Zubehör Backofen Kombi-Rost Für Geschirr, Kuchenformen, Braten und Grillstücke Universalblech Für saftige Kuchen, Braten oder als Backblech bzw. Auffanggefäß für Fett Backblech Für Kuchen und Plätzchen... -
Seite 12: Vor Dem Ersten Gebrauch
Gebrauchsanweisung Vor dem ersten Gebrauch Tageszeit einstellen Der Backofen funktioniert nur mit eingestellter Zeit. 1. Nach dem elektrischen Anschluss oder einem Stromausfall blinkt die Funktionsleuchte Tageszeit D. 2. Mit den Tasten + oder - die ak- tuelle Tageszeit einstellen. Ca. 5 Sekunden warten. Das Blinken erlischt und die Uhr zeigt die eingestellte Tageszeit. -
Seite 13: Erstes Reinigen
Gebrauchsanweisung Erstes Reinigen Backofen Bevor Sie den Backofen das erste Mal benutzen, sollten Sie ihn reinigen. Achtung: Benutzen Sie keine scharfen, scheuernden Reinigungsmittel! Die Oberfläche könnte beschädigt werden. Verwenden Sie bei Metallfronten handelsübliche Pflegemittel. 1. Schalter Backofen-Funktion auf Backofen-Beleuchtung L drehen. Backofentür öffnen. -
Seite 14: Bedienen Der Kochstellen
Gebrauchsanweisung Bedienen der Kochstellen Das Gerät ist mit vollgesicherten Kochstellen-Brennern ausgestattet. Verlöschen die Flammen, gleich aus welcher Ursache, wird die Gaszu- fuhr automatisch geschlossen. Die Austrittsöffnungen für die Gasflammen an der Brennerkrone dür- fen nicht durch übergekochte Speisen oder durch Reinigungsmittel verstopft sein. -
Seite 15: Kochstufe Einstellen
Gebrauchsanweisung Kochstufe einstellen 1. Den Kochstellen-Schalter nach links auf Große Flamme Ö drehen. 2. Kochstellen-Schalter fest eindrü- cken, bis sich das Gas entzündet hat. Nach erfolgter Zündung Koch- stellen-Schalter ca. 6-10 Sekunden eingedrückt festhalten. Sollte die Flamme erlöschen, den Zündvorgang wiederholen. 3. -
Seite 16: Kochgeschirr
Gebrauchsanweisung Kochgeschirr • Verwenden Sie nur Töpfe und Pfannen mit ebenem Boden. Das Kochgeschirr muss fest auf dem Topfträger stehen. • Verwenden Sie stets passende Deckel und halten Sie diese, wenn die Anwendung nichts anderes erfordert, geschlossen. So sparen Sie Energie und die Speisen werden schneller gar. -
Seite 17: Bedienen Des Backofens
Gebrauchsanweisung Bedienen des Backofens Backofen ein- und ausschalten 1. Drehen Sie den Schalter Backofen-Funktionen auf die gewünschte Funktion. 2. Drehen Sie den Schalter Temperatur-Wahl auf die gewünschte Temperatur. Die Betriebs-Kontrolllampe leuchtet, solange der Backofen in Betrieb ist. Die Temperatur-Kontrolllampe leuchtet, solange der Backofen aufheizt. 3. -
Seite 18: Backofen-Funktionen
Gebrauchsanweisung Backofen-Funktionen Für den Backofen stehen Ihnen folgende Funktionen zur Verfügung: Backofenbeleuchtung Mit dieser Funktion können Sie den Backofeninnenraum, z.B. zum Rei- nigen, beleuchten. Es ist kein Heizkörper in Betrieb. H Heißluft Zum Backen auf bis zu zwei Ebenen. Die Backofentemperaturen 20-40 °C niedriger einstellen als bei Ober-/ Unterhitze. - Seite 19 Gebrauchsanweisung Z Großflächengrill Zum Grillen flacher Lebensmittel in größeren Mengen, wie z.B. Steaks, Schnitzel, Fisch oder zum Toasten. Die Oberhitze und der Grillheizkörper sind in Betrieb. I Infrabraten Zum Braten größerer Fleischstücke oder Geflügel auf einer Ebene. Die Funktion eignet sich auch zum Gratinieren und Überbacken. Der Grillheizkörper und der Ventilator sind abwechselnd in Betrieb.
-
Seite 20: Rost Und Universalblech Einsetzen
Gebrauchsanweisung Rost und Universalblech einsetzen Kippsicherung Alle Einschubteile sind mit einer kleinen Auswölbung rechts und links versehen. Diese Auswölbung dient als Kippsicherung und muss immer nach hinten weisen. Blech bzw. Universalblech einsetzen: Die Kippsicherung muss nach hinten weisen. ✘ Rost einsetzen: Rost so einsetzen, dass die beiden Führungsstäbe nach oben zeigen. -
Seite 21: Uhr-Funktionen
Gebrauchsanweisung Uhr-Funktionen Die Elektronik-Uhr hat folgende Funktionen: Dauer < Zum Einstellen, wie lange der Backofen in Betrieb sein soll. Ende > Zum Einstellen, wann sich der Backofen wieder ausschalten soll. Kurzzeit C Zum Einstellen einer Kurzzeit. Nach Ablauf ertönt ein Signal. Diese Funktion ist ohne Auswirkung auf den Backofenbetrieb. -
Seite 22: Abschaltung Der Zeitanzeige
Gebrauchsanweisung Allgemeine Hinweise • Nach dem Auswählen einer Funktion blinkt die dazugehörige Funktionsleuchte ca. 5 Sekunden. Während dieser Zeit können mit der + oder - Taste die gewünschten Zeiten eingestellt werden. • Nach dem Einstellen der gewünschten Zeit blinkt die Funktions- leuchte nochmals ca. - Seite 23 Gebrauchsanweisung Kurzzeit C 1. Taste Auswahl ] so oft drücken, bis die Funktionsleuchte Kurzzeit C blinkt. 2. Mit den Tasten + oder - die ge- wünschte Kurzzeit C einstellen. (Max. 2 Stunden 30 Minuten). Nach ca. 5 Sekunden zeigt die An- zeige die verbleibende Zeit.
- Seite 24 Gebrauchsanweisung Dauer < Backofen-Funktion und Temperatur können vor oder nach der Zeit- Funktion eingestellt werden. 1. Taste Auswahl ] so oft drücken, bis die Funktionsleuchte Dauer < blinkt. 2. Mit den Tasten + oder - die ge- wünschte Gardauer einstellen. Nach ca.
- Seite 25 Gebrauchsanweisung Ende > Backofen-Funktion und Temperatur können vor oder nach der Zeit- Funktion eingestellt werden. 1. Taste Auswahl ] so oft drücken, bis die Funktionsleuchte Ende > blinkt. 2. Mit den Tasten + oder - die ge- wünschte Abschaltzeit einstellen. Nach ca.
- Seite 26 Gebrauchsanweisung Dauer < und Ende > kombiniert Backofen-Funktion und Temperatur können vor oder nach der Zeit- Funktion eingestellt werden. Dauer < und Ende > können gleichzeitig verwendet werden, wenn der Backofen zu einem späteren Zeitpunkt automatisch ein- und aus- geschaltet werden soll. 1.
- Seite 27 Gebrauchsanweisung TAGESZEIT ändern Die Tageszeit kann nur verändert werden, wenn keine Automatikfunk- tion (Dauer < oder Ende > )eingestellt ist. 1. Taste Auswahl ] so oft drücken, bis die Funktionsleuchte TAGESZEIT blinkt. 2. Mit den Tasten + oder - die aktu- elle Tageszeit einstellen.
-
Seite 28: Anwendungen, Tabellen Und Tipps
Gebrauchsanweisung Anwendungen, Tabellen und Tipps Backen Zum Backen die Backofen-Funktion Heißluft H oder Ober-/ Unterhitze O verwenden. Backformen • Für Ober-/Unterhitze O eignen sich Formen aus dunklem Metall und beschichtete Formen. • Für Heißluft H sind auch helle Metallformen geeignet. Einsatzebenen •... - Seite 29 Gebrauchsanweisung Allgemeine Hinweise • Beachten Sie, dass die Einsatzebenen von unten nach oben gezählt werden. • Backblech mit der Abschrägung nach vorne einsetzen! • Kuchen in Formen immer in die Mitte des Rostes stellen. • Sie können mit Ober-/Unterhitze O oder Heißluft H auch in zwei Formen gleichzeitig nebeneinander auf dem Rost backen.
-
Seite 30: Tabelle Backen
Gebrauchsanweisung Tabelle Backen Heißluft H Ober-/Unterhitze O Art des Gebäcks Zeit Einsatz- Tempera- Einsatz- Tempera- für beide ebene ebene Funktio- von un- ºC von un- ºC Std.: Min. Gebäck in Formen Napf- oder 150-170 160-180 0:50-1:10 Rodonkuchen Sandkuchen/ 140-160 150-170 1:10-1:30 Königskuchen Biskuittorte... - Seite 31 Gebrauchsanweisung Heißluft H Ober-/Unterhitze O Art des Gebäcks Zeit Einsatz- Tempera- Einsatz- Tempera- für beide ebene ebene Funktio- von un- ºC von un- ºC Std.: Min. Obstkuchen auf 150- 170 170-190 0:40-1:20 Mürbeteig Blechkuchen mit empfindlichen Belägen 170-190 0:40-1:20 (z.B. Quark, Sahne usw.) 180-200 0:30-1:00 Pizza (mit viel Belag)
-
Seite 32: Tipps Zum Backen
Gebrauchsanweisung Tipps zum Backen Backergebniss Mögliche Ursache Abhilfe Der Kuchen ist unten Falsche Einschubhöhe Kuchen tiefer einschieben zu hell Zu hohe Backtemperatur Backtemperatur etwas nied- Der Kuchen fällt zu- riger einstellen sammen (wird klit- schig, spundig, Wasserstreifen) Zu kurze Backzeit Backzeit verlängern Backzeiten können nicht durch eine höhere Back-... -
Seite 33: Tabelle Aufläufe Und Überbackenes
Gebrauchsanweisung Tabelle Aufläufe und Überbackenes Ober-/Unterhitze O Infrabraten I Zeit Einsatz- Temperatur Einsatz- Temperatur Std.: Min. ebene °C ebene °C von unten von unten Nudelauflauf 180-200 160-170 0:45-1:00 Lasagne 180-200 160-170 0:25-0:40 Überbackenes 200-220 160-170 0:15-0:30 Gemüse Überbackene 200-220 160-170 0:15-0:30 Baguettes Süße... -
Seite 34: Tabelle Tiefkühl-Fertiggerichte
Gebrauchsanweisung Tabelle Tiefkühl-Fertiggerichte Einsatz- Gargut Backofen- Temperatur Zeit ebene von Funktion unten Ober-/Unter- nach Hersteller- nach Hersteller- Tiefkühlpizza hitze O angaben angaben Pommes frites Infrabraten I 200-220 °C 15-25 Min. (300-600 g) Ober-/Unter- nach Hersteller- nach Hersteller- Baguettes hitze O angaben angaben Ober-/Unter-... -
Seite 35: Braten
Gebrauchsanweisung Braten Zum Braten die Backofen-Funktionen Infrabraten I oder Ober-/ Unterhitze O verwenden. Bratgeschirr • Zum Braten ist jedes hitzebeständige Geschirr geeignet (Herstelleran- gaben beachten!). • Bei Geschirr mit Kunststoffgriffen darauf achten, dass diese hitze-be- ständig sind (Herstellerangaben beachten!). • Große Braten können Sie direkt in der Universalpfanne oder auf dem Rost mit untergesetzter Universalpfanne braten (z.B. - Seite 36 Gebrauchsanweisung Hinweise zur Tabelle Braten In der Tabelle finden Sie für verschiedene Fleischarten Angaben zur Temperatureinstellung, Garzeit und Einsatzebene. Die Angaben sind Richtwerte. • Wir empfehlen, Fleisch und Fisch erst ab 1kg im Backofen zu braten. • Generell eignet sich für sehr mageres Fleisch, wie Fisch oder Wild be- sonders die Funktion Ober-/Unterhitze O.
-
Seite 37: Tabelle Braten
Gebrauchsanweisung Tabelle Braten Ober-/Unterhitze O Infrabraten I Fleischart Menge Zeit Einsatz- Tempera- Einsatz- Tempera- Gewicht ebene von ebene von Std.:Min. unten ºC unten ºC Rindfleisch Schmor- 1-1,5 kg 200-250 2:00-2:30 braten Roastbeef je cm oder Filet Höhe je cm - innen rot 190-200 0:05-0:06 250-270... - Seite 38 Gebrauchsanweisung Ober-/Unterhitze O Infrabraten I Fleischart Menge Zeit Einsatz- Tempera- Einsatz- Tempera- Gewicht ebene von ebene von Std.:Min. unten ºC unten ºC Lamm- 1-1,5 kg 210-220 160-180 1:00-1:30 rücken Wild Hasen- rücken, bis 1 kg 160-170 0:25-0:40 220-250 Hasen- keulen Reh-/Hirsch- 1,5-2 kg 210-220...
-
Seite 39: Flächengrillen
Gebrauchsanweisung Flächengrillen Zum Grillen die Backofen-Funktion Grill F oder Großflächengrill Z mit der Temperatureinstellung z verwenden. Achtung: Grillen immer bei geschlossener Backofentür. Den leeren Backofen immer 5 Minuten vorheizen! Grill-Geschirr • Zum Grillen Rost und Universalblech gemeinsam benutzen. Einsatzebenen • Zum Grillen flacher Lebensmittel überwiegend die 4. Einsatzebene verwenden. -
Seite 40: Auftauen
Gebrauchsanweisung Auftauen Zum Auftauen die Backofen-Funktion Auftauen ohne Temperatur- einstellung verwenden. Auftaugeschirr • Ausgepackte Speisen auf einem Teller auf den Rost stellen. • Zum Abdecken keine Teller oder Schüsseln verwenden, da diese die Auftau-Zeit erheblich verlängern. Einsatzebenen • Zum Auftauen den Rost in die 1. Einsatzebene einsetzen. Hinweise zur Tabelle Auftauen Die nachfolgende Tabelle gibt Ihnen einige Anhaltspunkte zu den Auftau-Zeiten. -
Seite 41: Einkochen
Gebrauchsanweisung Einkochen Zum Einkochen die Backofen-Funktion Unterhitze Ü verwenden. Einkoch-Geschirr • Zum Einkochen nur handelsübliche Einkochgläser gleicher Größe ver- wenden. Gläser mit Twist-Off- oder Bajonettverschluss und Metalldosen sind ungeeignet. Einsatzebenen • Zum Einkochen die 1. Einsatzebene verwenden. Hinweise zum Einkochen •... - Seite 42 Gebrauchsanweisung Tabelle Einkochen Einkochen Weiter Temperatur kochen ausgeschalteten Einkochgut °C Perlbeginn bei 100°C Backofen Min. Min. stehen lassen Beerenobst Erdbeeren, Blaubee- ren, Himbeeren, 160-170 35-45 reife Stachelbeeren unreife Stachelbeeren 160-170 35-45 10-15 Steinobst Birnen, Quitten, 160-170 35-45 10-15 Zwetschgen Gemüse Karotten 160-170 50-60...
-
Seite 43: Reinigung Und Pflege
Gebrauchsanweisung Reinigung und Pflege Warnung: Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicherheitsgründen verboten! Gerät von außen Die Frontseite des Gerätes mit einem weichen Tuch und warmer Spül- mittellauge abwischen. • Verwenden Sie keine Scheuermittel, scharfe Reinigungsmittel oder scheuernde Gegenstände. -
Seite 44: Backofeninnenraum
Gebrauchsanweisung Backofeninnenraum Warnung: Zur Reinigung muß der Backofen ausgeschaltet und abge- kühlt sein. Reinigen Sie das Gerät nach jedem Gebrauch. Verschmutzungen lassen sich so am leichtesten entfernen und brennen erst gar nicht fest. 1. Zur Reinigung die Backofen-Beleuchtung L einschalten. 2. -
Seite 45: Einschubgitter
Gebrauchsanweisung Einschubgitter Zur Reinigung der Seitenwände lassen sich die Einschubgitter auf der linken und rechten Seite im Backofen abnehmen. Einschubgitter abnehmen Gitter zuerst vorne von der Back- ofenwand wegziehen (1) und dann hinten aushängen (2). Einschubgitter einsetzen Wichtig! Die abgerundeten Enden der Führungsstäbe müssen nach vorne weisen! Zum Einbau Gitter zuerst hinten... -
Seite 46: Backofen-Beleuchtung
Gebrauchsanweisung Backofen-Beleuchtung Stromschlaggefahr! Vor dem Austausch der Backofenlampe: – Backofen ausschalten. – Sicherungen am Sicherungskasten herausdrehen bzw. ausschalten. Zum Schutz der Backofenlampe und der Glasabdeckung ein Tuch auf den Boden des Backofens legen. Backofenlampe austauschen/Glasabdeckung reinigen 1. Glasabdeckung durch drehen nach links abnehmen und reinigen. -
Seite 47: Backofendecke Reinigen
Gebrauchsanweisung Backofendecke reinigen Zur leichteren Reinigung der Backofendecke kann der obere Heizkörper abgeklappt werden. Heizkörper abklappen Warnung: Heizkörper nur abklap- pen, wenn der Backofen ausge- schaltet ist und keine Verbrennungsgefahr mehr besteht! 1. Seitliche Einschubgitter abnehmen. 2. Den Heizkörper vorne anfassen und über die Prägung an der Backofen- innenwand hinaus nach vorne zie- hen. -
Seite 48: Backofen-Tür
Gebrauchsanweisung Backofen-Tür Zum Reinigen lässt sich die Backofen-Tür Ihres Gerätes aushängen. Backofen-Tür aushängen 1. Backofen-Tür vollständig öffnen. 2. Messingfarbenen Klemmhebel an beiden Türscharnieren ganz auf- klappen. 3. Backofen-Tür mit beiden Händen an den Seiten anfassen und über den Widerstand hinaus etwa 3/4 schließen. -
Seite 49: Backofen-Türglas
Gebrauchsanweisung Backofen-Türglas Die Backofen-Tür ist mit drei hintereinander angebrachten Glasschei- ben ausgestattet. Die inneren Scheiben sind zur Reinigung abnehmbar. Warnung: Führen Sie die folgenden Schritte grundsätzlich nur an der ausgehängten Backofen-Tür aus! Im eingehängten Zustand könnte die Tür beim Wegnehmen der Verglasung durch die Gewichtserleichterung hochschnellen und Sie gefährden. - Seite 50 Gebrauchsanweisung Mittleres Türglas einsetzen 1. Mittlere Glasscheibe schräg von oben in das Türprofil an der Griff- seite einführen. 2. Mittlere Glasscheibe nach unten ab- senken und Richtung Türunter- kante bis zum Anschlag unter die untere Halterung schieben. Oberes Türglas einsetzen 1.
-
Seite 51: Was Tun, Wenn
Gebrauchsanweisung Was tun, wenn ... Störung Mögliche Ursache Abhilfe Der Schalter wurde nicht fest Schalter fest bis zum An- genug eingedrückt. schlag eindrücken. Zündkerze trocknen oder Die Zündkerze ist feucht oder säubern, ggf. mit Gasanzün- verschmutzt. der oder Streichholz zünden. Die Kochstellen- Störung in der Stromversor- Sicherungen überprüfen... - Seite 52 Gebrauchsanweisung Warnung: Reparaturen am Gerät dürfen nur von konzessionierten Fachkräften durchgeführt werden! Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Beschädigte Geräte dürfen nicht benutzt werden. Bei Störung oder De- fekt die Gaszufuhr schließen und Sicherungen ausschalten oder her- ausdrehen.
-
Seite 53: Technische Daten
Gebrauchsanweisung Technische Daten Daten Außenmaße Höhe 59.5 cm Breite 59.2 cm Tiefe 56.7 cm Tiefe bei geöffneter Tür 101.1 cm Gesamtgewicht netto 35.0 kg Backofen-Innenmaße Höhe 31.0 cm Breite 40.8 cm Tiefe 40.7 cm Volumen 51.0 l Leistungsaufnahme Elektrisch Unterhitze 1000 W Oberhitze 1000 W... -
Seite 54: Richtlinien
Gebrauchsanweisung Richtlinien Dieses Gerät entspricht folgenden Normen: • EN 60 335-1, EN 60 335-2-6 und EN 50 165 bezüglich der Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke und • DIN 60 350 und • DIN 44546 / 44547 / 44548 bezüglich der Gebrauchseigenschaften von Elektroherden für den Haushalt. -
Seite 55: Typenschild
Gebrauchsanweisung Typenschild Bitte tragen Sie die Daten vom Typenschild Ihres Gerätes hier ein. Sie finden das Typenschild am Backofenrahmen rechts, nach dem Öffnen der Backofentür. Bitte geben Sie diese Daten immer an bei: - Kundendienstanforderung - Ersatzteil- oder Zubehörbestellung - technischen Rückfragen... -
Seite 56: Installationsanweisung
Installationsanweisung Installationsanweisung Sicherheitshinweise Achtung: Die Montage und der Anschluss des Gerätes müssen durch ei- nen konzessionierten Fachmann (Gas und Elektro) erfolgen. Die allgemeinen Richtlinien für den Betrieb von Gas- und Elektrogerä- ten, die regionalen Vorschriften und die Angaben dieser Installations- anweisung sind genau zu beachten. - Seite 57 Installationsanweisung Einbau in Küchenmöbel Der Berührungsschutz gemäß VDE-Bestimmungen muss durch den ord- nungsgemäßen Einbau sichergestellt sein. Die Standsicherheit des Einbauschrankes muss DIN 68930 genügen. Bei Einbaumöbeln müssen der Kunststoffbelag bzw. das Furnier und der verwendete Kleber eine Temperaturbeständigkeit von 70 °C haben. Im Zweifelsfall ist beim Hersteller der Einbaumöbel nachzufragen.
- Seite 58 Installationsanweisung Montagezubehör für Herd • Brennerkronen und Brennerdeckel für 4 Kochstellen • 2 Schrauben zur Befestigung des Herdes am Einbauschrank Montagezubehör für Glas-Kochmulde • Profildichtung • 8 Spanplatten-Schrauben 3,5 x 25 zur Befestigung des Brennerträ- gers • 4 emaillierte Brennerdichtungen •...
- Seite 59 Installationsanweisung Ausschnitte im Einbauschrank Die Öffnung im Einbauschrank muss den üblichen Maßen entsprechen. 1. In der Seitenwand des Einbauschrankes einen Ausschnitt für die Durch- führung des Gas-Sicherheitsschlauches gemäß Maßskizze ausschnei- den. 2. Den Boden des Einbauschrankes zur Rückwand um 20 mm verkürzen für die Durchführung des Elektro-Anschlusskabels.
- Seite 60 Installationsanweisung Muldenausschnitt Der Muldenausschnitt muss zentriert zur Herd-Einbaunische vorge- nommen werden. 1. Ausschnitt der Arbeitsplatte maßgenau gemäß Abbildung erstellen. 2. Zum Schutz gegen Feuchtigkeit sind alle ausgesägten Schnittflächen mit geeignetem Dichtungsmaterial zu versiegeln. Achtung: Bei gefliesten Arbeitsflächen müssen die Fugen im Auflage- bereich des Kochteils mit Fugenmaterial voll ausgefüllt sein.
- Seite 61 Installationsanweisung Gasanschluss Achtung: Beim Einbau muss das Gerät von der Stromversorgung ge- trennt werden: Netzstecker ziehen bzw. Sicherungen ausschalten oder herausnehmen. Zentrale Gaszufuhr schließen. Der Gasanschluss ist unter Beachtung der Bestimmungen des DVGW (DVGW-Arbeitsblatt 600, TRGI 1986 oder TRF) oder ÖVGW (TR Gas 1985) sowie der örtlichen Bauaufsichtsbestimmungen herzustellen.
- Seite 62 Installationsanweisung Gasanschluss Flüssiggas Am Gas-Anschlussrohr des Einbauherdes wird ein Ermeto-Winkelan- schlussstück mit 1/2“-Überwurfmutter montiert. Umstellung siehe Flüssiggas-Set. Elektroanschluss Vor dem Anschluss ist zu prüfen, ob die vorhandene Netzspannung mit der angegebenen Spannung auf dem Typenschild - also der Nennspan- nung des Gerätes - übereinstimmt. Das Typenschild befindet sich im Backofenrahmen und ist nach Öffnen der Backofentür sichtbar.
- Seite 63 Installationsanweisung...
- Seite 64 Installationsanweisung Einbau des Herdes 1. Herd vor die Nische stellen. 2. Den Gas-Sicherheitsschlauch durch die Öffnung im Nebenschrank füh- ren und an die Gaszufuhr anschließen. Achtung: An gasführenden Verschraubungen am Herd darf nicht mani- puliert werden. 3. Den elektrischen Anschluss herstellen. 4.
- Seite 65 Installationsanweisung Montage der Kochstellen-Brenner 1. Die Transportsicherungs-Schrauben (1) rechts und links von den Trans- portsicherungen (2) entfernen. 2. Transportsicherungen (2) durch Lösen der vier Schrauben (3) entfernen. 3. Vier Schrauben (4) auf den Brennertraversen lösen. 4. Die ganze Brennereinheit anheben und dann die Halter so weit nach außen schieben, dass die vier Laschen auf der Arbeitsplatte aufliegen.
- Seite 66 Installationsanweisung...
- Seite 67 Installationsanweisung Montage der Glas-Kochmulde 1. Die Kochstellen-Brenner in den Schlitzen schräg nach vorne ziehen, an- heben und in der oberen Position ganz zurückschieben. 2. Die Kochmulde an den Kochstellen-Brennern ausgerichtet auf den Ar- beitsplattenausschnitt legen. 3. Mit Bleistift oder wasserlöslichem Faserschreiber den Umriss der Koch- mulde auf die Arbeitsplatte übertragen und Kochmulde wieder abheben.
- Seite 68 Installationsanweisung...
- Seite 69 Installationsanweisung Montage der Email-Kochmulde 1. Die Kochmulde an den Kochstellen-Brennern ausgerichtet auf den Ar- beitsplattenausschnitt legen. 2. Mit Bleistift oder wasserlöslichem Faserschreiber den Umriss der Koch- mulde auf die Arbeitsplatte übertragen und Kochmulde wieder abheben. 3. Etwa 2 mm innerhalb der Markierung die Silikon-Profildichtung um- laufend und lückenlos auf die Arbeitsplatte aufkleben.
- Seite 70 Installationsanweisung...
- Seite 71 Installationsanweisung Montage der Edelstahl-Kochmulde 1. Die Kochmulde in den Ausschnitt legen. 2. Mulde durch die vier Befestigungslöcher an den Schnappmuttern verschrauben. Achtung: Die vier Brenner müssen druckfrei, nur mit leichter Spannung nach oben, in den Öffnungen der Kochmulde sitzen. 3. Mit je zwei Schrauben jeden Brenner mit der Kochmulde verschrauben. 4.
- Seite 72 Installationsanweisung Brennerleistungen und Düsentabelle Erdgas (H) Flüssiggas (B/P) 50.72 87.33 (MJ/m p (mbar) Dü Ø Dü Ø kW (HS) kW (Hi) kW (HS) kW (Hi) 1/100 mm 1/100 mm Kochstelle 2,15 2,15 vorne links Kochstelle 1,65 1,65 hinten links Kochstelle 2,15 2,15 hinten rechts...
-
Seite 74: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Kochstellen-Brenner ....10 Kombi-Rost ......11 Aufläufe und Überbackenes . -
Seite 75: Service
Service Im Kapitel „Was tun, wenn …“ sind einige Störungen zusammengestellt, die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort nach. Handelt es sich um eine technische Störung? Dann wenden Sie sich bitte an unseren Kundendienst. (Adressen und Telefonnummern finden Sie in den „Kundendienststellen“.) Bereiten Sie das Gespräch in jedem Fall gut vor. - Seite 76 AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg http://www.aeg.hausgeraete.de © Copyright by AEG 315 613 210-A-230702-01 Änderungen vorbehalten...
