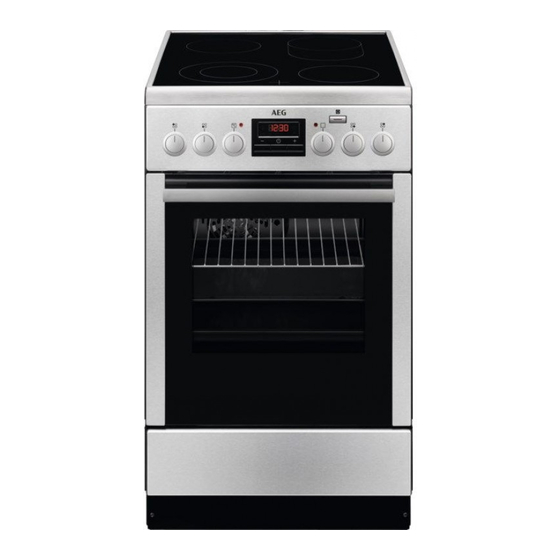

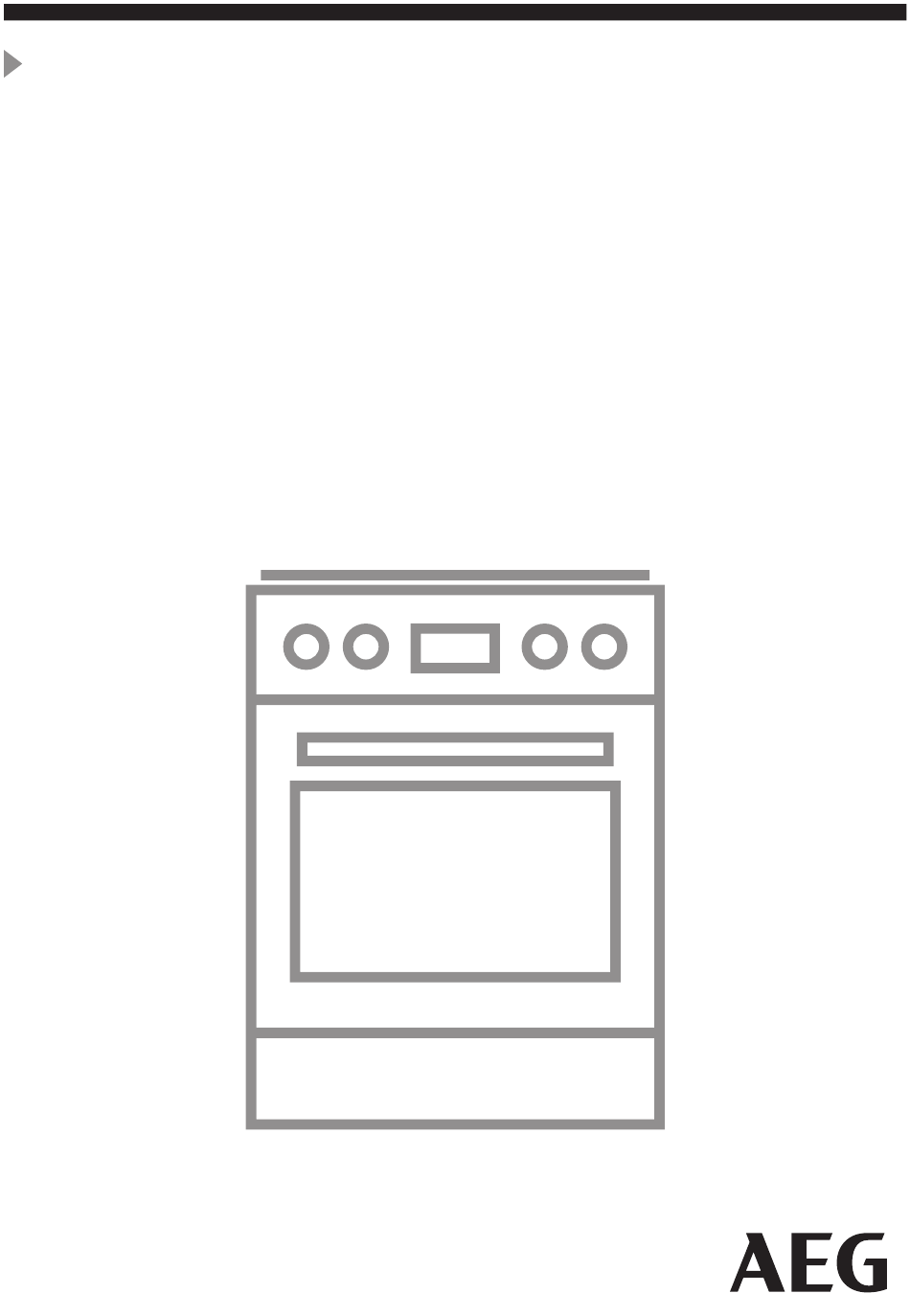

- Seite 1 CCB56400BW Benutzerinformation Herd CCB56400BX USER MANUAL...
-
Seite 2: Inhaltsverzeichnis
14. FEHLERSUCHE......................35 15. ENERGIEEFFIZIENZ....................37 FÜR PERFEKTE ERGEBNISSE Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. -
Seite 3: Sicherheitshinweise
DEUTSCH SICHERHEITSHINWEISE Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf. - Seite 4 Dieses Gerät muss mit einem Kabel des Typs H05VV-F • an die Stromversorgung angeschlossen werden, das der Temperatur der Rückwand standhält. Dieses Gerät ist für den Gebrauch bis zu einer Höhe • von 2000 m über dem Meeresspiegel vorgesehen.
- Seite 5 DEUTSCH kann, nehmen Sie die Sicherung für den Anschluss heraus, um die Stromversorgung zu unterbrechen. Verständigen Sie in jedem Fall den entsprechenden, autorisierten Kundendienst. WARNUNG: Das Gerät und die zugänglichen • Geräteteile werden während des Betriebs heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
-
Seite 6: Sicherheitsanweisungen
Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen. 2. SICHERHEITSANWEISUNGEN 2.1 Montage 2.2 Elektrischer Anschluss WARNUNG! WARNUNG! Die Montage des Geräts Brand- und darf nur von einer Stromschlaggefahr. qualifizierten Fachkraft • Alle elektrischen Anschlüsse sind von durchgeführt werden. - Seite 7 DEUTSCH Stromversorgung trennen können. solche nicht in die Nähe oder auf das Die Trenneinrichtung muss mit einer Gerät. Kontaktöffnungsbreite von • Achten Sie beim Öffnen der Tür mindestens 3 mm ausgeführt sein. darauf, dass keine Funken oder • Schließen Sie die Gerätetür ganz, offenen Flammen in das Gerät bevor Sie den Netzstecker in die gelangen.
-
Seite 8: Innenbeleuchtung
Sie es auf der • Reinigen Sie die katalytische Kochfläche umsetzen möchten. Emailbeschichtung (falls vorhanden) • Dieses Gerät ist nur zum Kochen nicht mit Reinigungsmitteln. bestimmt. Jeder andere Gebrauch ist 2.5 Innenbeleuchtung als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines •... -
Seite 9: Technische Daten
DEUTSCH 3.4 Kippschutz Stellen Sie die korrekte Höhe des Geräts ein, bevor Sie den Kippschutz anbringen. VORSICHT! Achten Sie darauf, den Kippschutz in der richtigen Höhe anzubringen. Stellen Sie sicher, dass die Fläche hinter dem Gerät glatt ist. Mindestabstände Sie müssen den Kippschutz anbringen. Abmessungen Andernfalls könnte das Gerät kippen. - Seite 10 Das Gerät wird ohne Netzstecker und Netzkabel geliefert. 80-85 WARNUNG! 317-322 Bevor Sie das Netzkabel anschließen, messen Sie die Spannung zwischen den Phasen des Hausnetzes. Richten Sie sich anschließend nach dem Schaltbild auf der Rückseite des Geräts, um einen ordnungsgemäßen...
-
Seite 11: Gerätebeschreibung
DEUTSCH 4. GERÄTEBESCHREIBUNG 4.1 Gesamtansicht 2 3 4 5 6 Kochfeld-Einstellknöpfe Temperaturwahlknopf Temperaturanzeige/-symbol Elektronischer Programmspeicher Kochfeldkontrolllampe/-symbol/- anzeige Backofen-Einstellknopf Plus Dampf-Taste Heizelement Backofenbeleuchtung Ventilator Einhängegitter, herausnehmbar Garraumvertiefung Einschubebenen 4.2 Kochfeldanordnung Kochzone 1200 W Dampfauslass - die Anzahl und Position variiert je nach Modell 140 mm 140 mm Kochzone 900/2000 W... -
Seite 12: Vor Der Ersten Inbetriebnahme
5. VOR DER ERSTEN INBETRIEBNAHME Gehen Sie zum Einstellen der neuen WARNUNG! Uhrzeit wie unter „Einstellen der Siehe Kapitel Uhrzeit“ beschrieben vor. Sicherheitshinweise. 5.4 Versenkbare Knöpfe 5.1 Erste Reinigung Drücken Sie zum Benutzen des Geräts Nehmen Sie die Zubehörteile und die auf den versenkbaren Knopf. -
Seite 13: Ein- Und Ausschalten Der Äußeren Heizkreise
DEUTSCH 6.1 Kochstufen 6.2 Ein- und Ausschalten der äußeren Heizkreise Symbole Funktion Die Kochflächen können an die Größe des Kochgeschirrs angepasst werden. Stellung Aus Einschalten des äußeren Heizkreises: Zweikreis-Zone Drehen Sie den Knopf im Uhrzeigersinn über einen leichten Widerstand hinweg 1 - 9 Kochstufen auf die Position... -
Seite 14: Kochfeld - Reinigung Und Pflege
Kochstufe Verwendung: Dauer Hinweise (Min.) Warmhalten von gegarten Nach Legen Sie einen Deckel auf Speisen. Bedarf das Kochgeschirr. 1 - 2 Sauce Hollandaise, Schmelzen 5 - 25 Gelegentlich umrühren. von: Butter, Schokolade, Gela- tine. 1 - 2 Stocken: Lockere Omeletts, 10 - 40 Mit Deckel garen. -
Seite 15: Backofen - Täglicher Gebrauch
DEUTSCH Verschmutzungen das Kochfeld Tuch und nicht scheuernden beschädigen. Achten Sie darauf, dass Reinigungsmittel. Wischen Sie das sich niemand Verbrennungen zuzieht. Kochfeld nach der Reinigung mit Den speziellen Reinigungsschaber einem weichen Tuch trocken. schräg zur Glasfläche ansetzen und • Entfernen Sie metallisch schimmernde Verfärbungen: über die Oberfläche bewegen. - Seite 16 Symbol Ofenfunktionen Anwendung Backen mit Dampf Zum Hinzufügen von Feuchtigkeit beim Garen. Für die richtige Farbe und eine knusprige Kruste beim Backen. Für saftigere Speisen beim Aufwärmen. Zum Einkochen von Früchten und Gemüse. Heißluft bei nied- Zum Zubereiten von zarten, saftigen Braten und riger Temperatur zum Dörren von Früchten und Gemüse.
-
Seite 17: Einschalten Der Funktion: Backen Mit Dampf
DEUTSCH Symbol Ofenfunktionen Anwendung Auftauen Zum Auftauen von Lebensmitteln (Gemüse und Obst). Die Auftauzeit hängt ab von der Menge und Größe der Tiefkühlgerichte. 9.4 Einschalten der Funktion: Die Taste Plus Dampf kann nur zusammen mit der folgenden Backen mit Dampf Funktion verwendet werden: Backen mit Dampf. -
Seite 18: Backofen - Uhrfunktionen
10. BACKOFEN - UHRFUNKTIONEN 10.1 Display A. Funktionsanzeigen B. Zeitanzeige C. Funktionsanzeige 10.2 Tasten Taste Funktion Beschreibung MINUS Einstellen der Zeit. Einstellen einer Uhrfunktion. PLUS Einstellen der Zeit. Plus Dampf Einschalten der Funktion: Backen mit Dampf. 10.3 Tabelle der Uhrfunktionen... -
Seite 19: Einstellen Von Ende
DEUTSCH 6. Drehen Sie den Backofen- DAUER und stoppt um die eingestellte Einstellknopf und den ENDE-Zeit. Nach Ablauf der Temperaturwahlknopf auf die Aus- eingestellten Zeit ertönt ein Signalton. Position. 7. Das Gerät wird automatisch ausgeschaltet. Drücken Sie eine 10.5 Einstellen von ENDE beliebige Taste, um das Signal abzustellen. -
Seite 20: Teleskopauszüge
Einsetzen der Platzieren Sie den Rost zwischen den Führungsstäben der Einhängegitter. Teleskopauszüge Backblech: 1. Drehen Sie den Teleskopauszug um ca. 90°. Schieben Sie das Backblech 2. Schieben Sie die Arretierung am nicht ganz bis an die hinteren Teil des Teleskopauszugs in Rückwand des Garraums. -
Seite 21: Teleskopauszüge - Einsetzen Des Zubehörs
DEUTSCH Tiefes Blech: Setzen Sie das tiefe Blech auf die Teleskopauszüge. 2. Ziehen Sie das vordere Ende des Auszugs aus dem Einhängegitter. 3. Drehen Sie den Teleskopauszug um ca. 90°. 4. Ziehen Sie das hintere Ende des Auszugs aus dem Einhängegitter. 5. -
Seite 22: Backen Von Kuchen
12.1 Allgemeine Informationen • Die Backbleche im Ofen können sich beim Backen verformen. Nachdem • Das Gerät hat vier Einschubebenen. die Backbleche abgekühlt sind, hebt Die Einschubebenen werden vom sich die Verformung wieder auf. Boden des Backofens aus gezählt. - Seite 23 DEUTSCH Backwaren Gargut Wassermen- Temperatur Dauer Ebene Zubehör ge in der Ver- (°C) (Min.) tiefung (ml) 35 - 40 Verwenden Sie Weißbrot das Backblech. 20 - 25 Verwenden Sie Brötchen das Backblech. Hausge- 10 - 20 Verwenden Sie machte Piz- das Backblech.
- Seite 24 Gargut Wassermen- Temperatur Dauer Ebene Zubehör ge in der (°C) (Min.) Vertiefung (ml) Brötchen 10 - 20 Verwenden Sie das Backblech. Hausge- 15 - 25 Verwenden Sie machte Piz- das Backblech. Focaccia 10 - 20 Verwenden Sie das Backblech.
-
Seite 25: Einkochen
DEUTSCH Gläsern ohne sie hermetisch zu 12.7 Einkochen schließen. • Die Gläser dürfen sich nicht berühren. WARNUNG! • Geben Sie 1/2 Liter Wasser in das Verbrennungsgefahr sowie Backblech und 1/4 Liter Wasser in die Risiko von Schäden am Garraumvertiefung, um eine Gerät. -
Seite 26: Heißluft Bei Niedriger Temperatur
12.8 Heißluft bei niedriger Temperatur Dörren Gargut Temperatur Dauer (Std.) Ebene (°C) 1 Ebene 2 Ebenen Gemüse Bohnen 60 - 70 7 - 9 1 / 3 In Stücke ge- 60 - 70 10 - 12 1 / 3... -
Seite 27: Heißluftgrillen
DEUTSCH 12.9 Ober-/Unterhitze Backen Gargut Temperatur (°C) Dauer (Min.) Ebene Flacher Kuchen 160 - 170 25 - 35 Hefekuchen mit Äpfeln 170 - 190 45 - 55 Kuchen in der Fettpfanne 170 - 180 35 - 45 Streuselkuchen 170 - 190 50 - 60 Käsekuchen 170 - 190... -
Seite 28: Feuchte Heißluft
Gargut Temperatur (°C) Dauer (Min.) Ebene Hähnchen 55 - 60 Hähnchenflügel 30 - 40 Schweineschnitzel 40 - 50 Beefsteak: durch 35 - 40 12.12 Umluft Backen Gargut Temperatur (°C) Dauer (Min.) Ebene Gefüllter Hefekuchen 150 - 160 20 - 30... - Seite 29 DEUTSCH Gargut Tempe- Dauer Ebene Zubehör ratur (Min.) (°C) Pizza, gefroren, 350 g 190 25 - 35 Kombirost Kuchen auf dem Backblech Biskuitrolle 20 - 30 Backblech oder Brat- und Fett- pfanne Brownie 35 - 45 Backblech oder Brat- und Fett- pfanne Kuchen in Form Soufflé...
-
Seite 30: Informationen Für Prüfinstitute
Gargut Tempe- Dauer Ebene Zubehör ratur (Min.) (°C) Tartelettes 20 - 30 Backblech oder Brat- und Fett- pfanne Vegetarisch Gemischtes Gemüse 20 - 30 Backblech oder Brat- und Fett- im Beutel, 400 g pfanne Omelett 30 - 40 Pizzapfanne auf Kombirost Gemüse auf Back-... -
Seite 31: Backofen - Reinigung Und Pflege
DEUTSCH Gargut Funktion Tempera- Zubehör Ebene Dauer tur (°C) (Min.) Biskuit (fettfrei) Ober-/Unter- Gitterablage 20 - 30 hitze Biskuit (fettfrei) Umluft Gitterablage 25 - 35 Biskuit (fettfrei) Heißluft Gitterablage 1 + 3 30 - 40 Mürbeteiggebäck/ Ober-/Unter- Backblech 15 - 30 Feingebäck hitze Mürbeteiggebäck/... -
Seite 32: Geräte Mit Edelstahloder Aluminiumfront
13.2 Geräte mit Edelstahl- oder Aluminiumfront: Reinigen Sie die Backofentür nur mit einem feuchten Tuch oder Schwamm und trocknen Sie sie mit einem weichen Tuch ab. Verwenden Sie keine Stahlwolle, Säuren oder Scheuermittel, da diese die 2. Ziehen Sie das Einhängegitter hinten Oberflächen beschädigen... - Seite 33 DEUTSCH WARNUNG! Lassen Sie die Backofentür während der Reinigung leicht geöffnet. Öffnen Sie sie ganz, könnte sie aus Versehen schließen und Schäden verursachen. WARNUNG! Verwenden Sie das Gerät nicht ohne die Glasscheiben. 2. Ziehen Sie das Heizelement vorsichtig nach unten. 1.
-
Seite 34: Austauschen Der Lampe
5. Reinigen Sie die Glasscheibe mit Wasser und Spülmittel. Trocknen Sie die Glasscheiben sorgfältig ab. Nach der Reinigung müssen die Backofentür und die Glasscheiben wieder eingebaut werden. Führen Sie die oben aufgeführten Schritte in umgekehrter Reihenfolge durch. Setzen Sie zuerst die kleinere Scheibe ein und dann die größere Scheibe. -
Seite 35: Fehlersuche
DEUTSCH 14. FEHLERSUCHE WARNUNG! Siehe Kapitel Sicherheitshinweise. 14.1 Was tun, wenn... Störung Mögliche Ursache Abhilfe Das Gerät lässt sich nicht Das Gerät ist nicht oder Prüfen Sie, ob das Gerät einschalten. nicht ordnungsgemäß an die ordnungsgemäß an die Spannungsversorgung ange- Spannungsversorgung ange- schlossen. -
Seite 36: Servicedaten
Störung Mögliche Ursache Abhilfe Die Zubereitung der Gerich- Die Temperatur ist zu nied- Ändern Sie ggf. die Tempe- te dauert zu lange oder sie rig oder zu hoch. ratur. Folgen Sie den Anwei- garen zu schnell. sungen in der Bedienungs- anleitung. -
Seite 37: Energieeffizienz
Wir empfehlen, hier folgende Daten zu notieren: Modell (MOD.) ......... Produktnummer (PNC) ......... Seriennummer (S.N.) ......... 15. ENERGIEEFFIZIENZ 15.1 Produktinformationen für Kochfelder gemäß EU 66/2014 Modellidentifi- CCB56400BW kation CCB56400BX Kochfeldtyp Kochfeld eines freistehenden Herds Anzahl der Kochzonen Heiztechnolo- Kochzone mit Strahlungsbeheizung Durchmesser... -
Seite 38: Produktdatenblatt Und Backofeninformationen Gemäß Eu 65-66/2014
Kochzonen. Speisen warm zu halten oder zu • Stellen Sie das Kochgeschirr mittig schmelzen. auf die Kochzone. 15.3 Produktdatenblatt und Backofeninformationen gemäß EU 65-66/2014 Herstellername CCB56400BW Modellidentifikation CCB56400BX Energieeffizienzindex 94,9 Energieeffizienzklasse Energieverbrauch bei Standardbeladung, Ober-/ 0,84 kWh/Programm Unterhitze... - Seite 39 DEUTSCH Garen mit Heißluft Feuchte Heißluft Nutzen Sie, wenn möglich, die Diese Funktion ist entwickelt worden, um Garfunktionen mit Heißluft, um Energie während des Garvorgangs Energie zu zu sparen. sparen. Weitere Informationen finden Sie im Kapitel „Backofen – Täglicher Warmhalten von Speisen Gebrauch“, Ofenfunktionen.
- Seite 40 www.aeg.com/shop...
