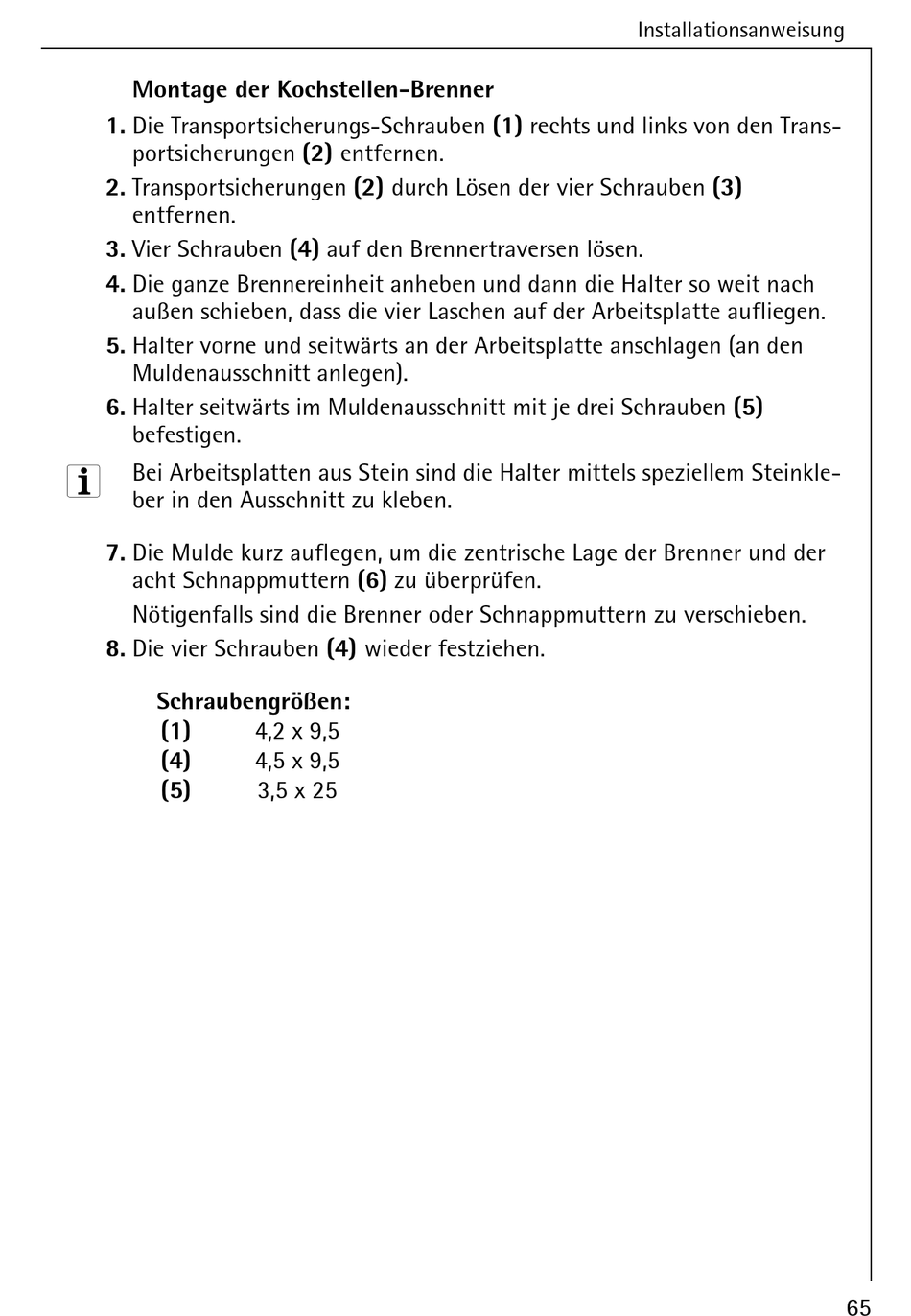

Montage der Kochstellen-Brenner
1. Die Transportsicherungs-Schrauben (1) rechts und links von den Trans-
portsicherungen (2) entfernen.
2. Transportsicherungen (2) durch Lösen der vier Schrauben (3)
entfernen.
3. Vier Schrauben (4) auf den Brennertraversen lösen.
4. Die ganze Brennereinheit anheben und dann die Halter so weit nach
außen schieben, dass die vier Laschen auf der Arbeitsplatte aufliegen.
5. Halter vorne und seitwärts an der Arbeitsplatte anschlagen (an den
Muldenausschnitt anlegen).
6. Halter seitwärts im Muldenausschnitt mit je drei Schrauben (5)
befestigen.
Bei Arbeitsplatten aus Stein sind die Halter mittels speziellem Steinkle-
3
ber in den Ausschnitt zu kleben.
7. Die Mulde kurz auflegen, um die zentrische Lage der Brenner und der
acht Schnappmuttern (6) zu überprüfen.
Nötigenfalls sind die Brenner oder Schnappmuttern zu verschieben.
8. Die vier Schrauben (4) wieder festziehen.
Schraubengrößen:
(1)
(4)
(5)
4,2 x 9,5
4,5 x 9,5
3,5 x 25
Installationsanweisung
65
