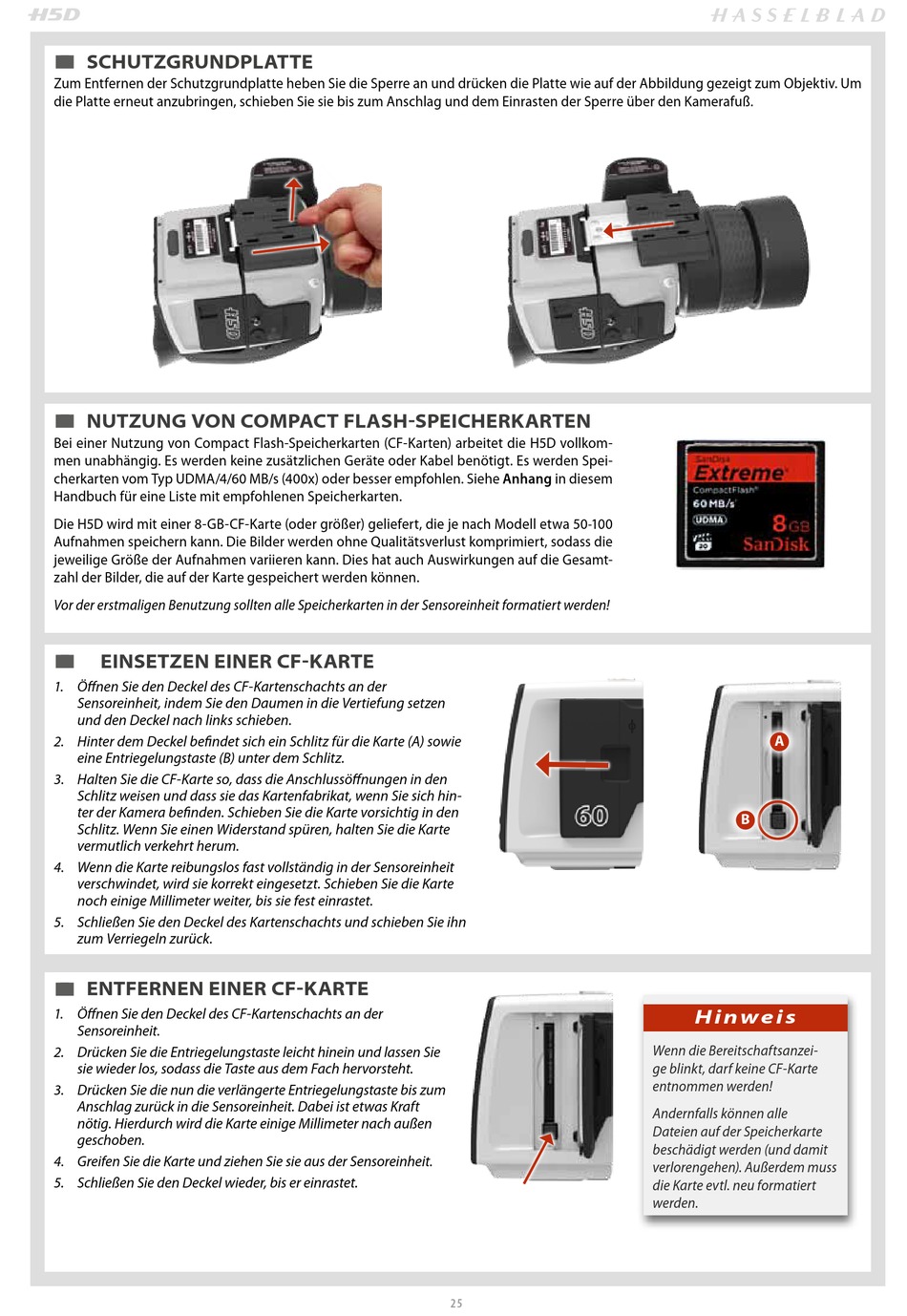

schutzgrundplatte

Zum Entfernen der Schutzgrundplatte heben Sie die Sperre an und drücken die Platte wie auf der Abbildung gezeigt zum Objektiv. Um
die Platte erneut anzubringen, schieben Sie sie bis zum Anschlag und dem Einrasten der Sperre über den Kamerafuß.
n n
nutzung von compact flash­speicherKarten
Bei einer Nutzung von Compact Flash-Speicherkarten (CF-Karten) arbeitet die H5D vollkom-
men unabhängig. Es werden keine zusätzlichen Geräte oder Kabel benötigt. Es werden Spei-
cherkarten vom Typ UDMA/4/60 MB/s (400x) oder besser empfohlen. Siehe Anhang in diesem
Handbuch für eine Liste mit empfohlenen Speicherkarten.
Die H5D wird mit einer 8-GB-CF-Karte (oder größer) geliefert, die je nach Modell etwa 50-100
Aufnahmen speichern kann. Die Bilder werden ohne Qualitätsverlust komprimiert, sodass die
jeweilige Größe der Aufnahmen variieren kann. Dies hat auch Auswirkungen auf die Gesamt-
zahl der Bilder, die auf der Karte gespeichert werden können.
Vor der erstmaligen Benutzung sollten alle Speicherkarten in der Sensoreinheit formatiert werden!
n n
einsetzen einer cf­Karte
1. Öffnen Sie den Deckel des CF-Kartenschachts an der
Sensoreinheit, indem Sie den Daumen in die Vertiefung setzen
und den Deckel nach links schieben.
2. Hinter dem Deckel befindet sich ein Schlitz für die Karte (A) sowie
eine Entriegelungstaste (B) unter dem Schlitz.
3. Halten Sie die CF-Karte so, dass die Anschlussöffnungen in den
Schlitz weisen und dass sie das Kartenfabrikat, wenn Sie sich hin-
ter der Kamera befinden. Schieben Sie die Karte vorsichtig in den
Schlitz. Wenn Sie einen Widerstand spüren, halten Sie die Karte
vermutlich verkehrt herum.
4. Wenn die Karte reibungslos fast vollständig in der Sensoreinheit
verschwindet, wird sie korrekt eingesetzt. Schieben Sie die Karte
noch einige Millimeter weiter, bis sie fest einrastet.
5. Schließen Sie den Deckel des Kartenschachts und schieben Sie ihn
zum Verriegeln zurück.
n n
entfernen einer cf­Karte
1. Öffnen Sie den Deckel des CF-Kartenschachts an der
Sensoreinheit.
2. Drücken Sie die Entriegelungstaste leicht hinein und lassen Sie
sie wieder los, sodass die Taste aus dem Fach hervorsteht.
3. Drücken Sie die nun die verlängerte Entriegelungstaste bis zum
Anschlag zurück in die Sensoreinheit. Dabei ist etwas Kraft
nötig. Hierdurch wird die Karte einige Millimeter nach außen
geschoben.
4. Greifen Sie die Karte und ziehen Sie sie aus der Sensoreinheit.
5. Schließen Sie den Deckel wieder, bis er einrastet.
25
a
B
H i n w e i s
Wenn die Bereitschaftsanzei-
ge blinkt, darf keine CF-Karte
entnommen werden!
Andernfalls können alle
Dateien auf der Speicherkarte
beschädigt werden (und damit
verlorengehen). Außerdem muss
die Karte evtl. neu formatiert
werden.
