Unité Intérieure; Unité Extérieure - mundoclima H9M Serie Benutzer- Und Installationshandbuch

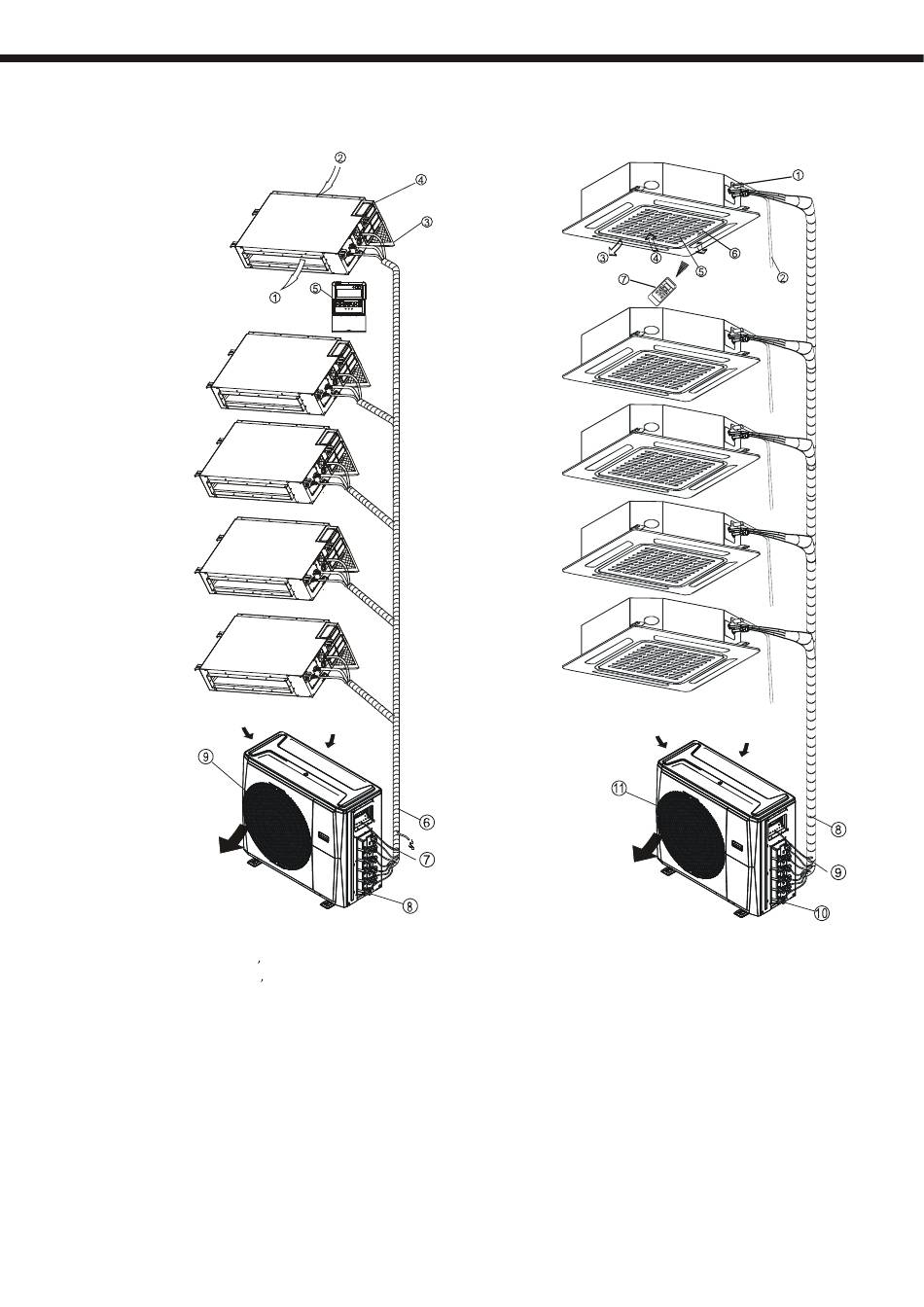

b) Gainable MUCR-H9M
Unité E
Unité D
Unité C
Unité B
Unité A
Unité Intérieure
1. Sortie d air
2. Entrée d air
3. Filtre
4. Boîte électrique
5. Télécommande
Unité Extérieure
6. Tube réfrigérant et drainage
Câble électrique
7.
8. Vanne de service
9. Grille de décharge d'air
c) Cassette MUCSR-H9M
Unité E
Unité D
Unité C
Unité B
Unité A
136
Unité Intérieure
1. Pompe à condensats
2. Vidanger
3. Sortie d'air
4. Entrée d'air
5. Grilles d'entrée d'air
6. Indicateur de l'écran
7. Télécommande
Unité Extérieure
8. Tube réfrigérant et drainage
Câble électrique
9.
10. Vanne de service
11. Grille de décharge d'air
