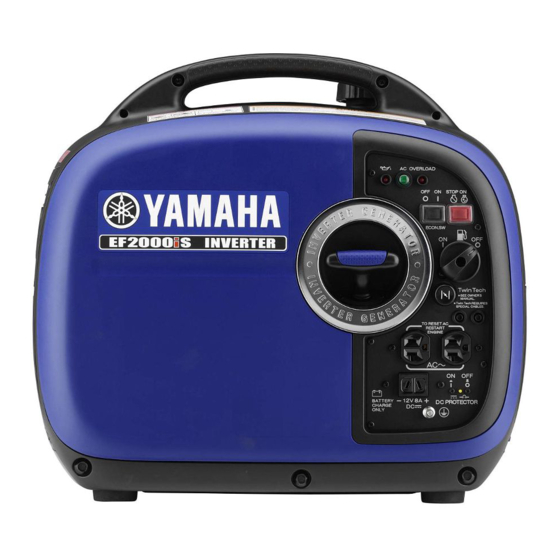

Yamaha EF2000iS Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für EF2000iS:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 120
OWNER'S MANUAL
MANUEL D'UTILISATION
BEDIENUNGSANLEITUNG
MANUALE PER IL PROPRIETARIO
MANUAL DEL PROPIETARIO
Read this manual carefully before operating this machine.
Il convient de lire attentivement ce manuel avant la première utilisation de la machine.
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie die Maschine in Betrieb nehmen.
Leggere attentamente questo manuale prima di utilizzare questa macchina.
Lea este manual atentamente antes de utilizar este equipo.
E
F
D
I
ES
EF2000iS
7PB-F8199-U2
Inhaltsverzeichnis

Fehlerbehebung

loading

Inhaltszusammenfassung für Yamaha EF2000iS

  • Seite 1 Il convient de lire attentivement ce manuel avant la première utilisation de la machine. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie die Maschine in Betrieb nehmen. Leggere attentamente questo manuale prima di utilizzare questa macchina. Lea este manual atentamente antes de utilizar este equipo. EF2000iS 7PB-F8199-U2...
  • Seite 60 PRINTED IN CHINA YAMAHA MOTOR CO., LTD. 2014 • 10 × 1 !
  • Seite 118 IMPRIMÉ EN CHINE YAMAHA MOTOR CO., LTD. 2014 • 10 × 1 !
  • Seite 119 BEDIENUNGSANLEITUNG B itte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie die Maschine in Betrieb nehmen. EF2000iS 7PB-F8199-U2-G0...
  • Seite 120: Eg-Konformitätserklärung

    EG-Richtlinie 2006/42/EC YAMAHA MOTOR POWERED PRODUCTS CO., LTD. Wir, 242-2 Sakagawa, Kakegawa, Shizuoka, Japan MOTORGETRIEBENE NIEDERSPANNUNGSSTROMAGGREGATE erklären in alleiniger Verantwortung, dass die Produkte EF2000iS (7PB-0300302–7PB-0309999/7PB-0310172–7PB-0319999) auf die sich diese Erklärung bezieht, den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie 2006/42/EC, sowie den Anforderungen der anderen einschlägigen EG-Richtlinien 2004/108/EC, 2000/14/EC, 2006/95/EC, 2002/88/EC Bezüglich Richtlinie 2000/14/EG...
  • Seite 121: Einführung

    EINFÜHRUNG Wir gratulieren Ihnen zum Kauf Ihres neuen Yamaha Produkts. Dieses Handbuch vermittelt Ihnen umfassende Grundkenntnisse zu Betrieb und Wartung der Maschine. Sollten Sie Fragen zum Betrieb oder zur Wartung Ihrer Maschine haben, wenden Sie sich bitte an einen Yamaha Vertragshändler.
  • Seite 122: Zusatzinformationen, Um Bestimmte Vorgänge Oder Arbeiten Zu Vereinfachen

    BETRIEB NEHMEN. gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu tödlichen HINWEIS oder schweren Verletzungen führen kann. 9 Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Aufgrund der kontinuierlichen ACHTUNG Bemühungen von Yamaha um techni- Das Zeichen ACHTUNG bedeutet, dass s c h e n...
  • Seite 123 INHALT SICHERHEITSINFORMATIONEN ..1 KONTROLLE VOR DER INBETRIEBNAHME ......18 Abgase sind giftig ........ 2 Kraftstoff ist hochentzündlich und Kontrolle vor der Inbetriebnahme ..18 giftig ............. 2 BETRIEB ..........19 Motor und Schalldämpfer können Anlassen des Motors ......20 heiß sein ..........2 Anhalten des Motors ......
  • Seite 124: Sicherheitsinformationen

    SICHERHEITSINFORMATIONEN 9 Dieser Stromerzeuger ist nicht für den Gebrauch im Fahrzeug vorgesehen. Nicht verwenden, wäh- rend er im Fahrzeug installiert ist. 9 Den Stromerzeuger nicht modifizieren oder mit ausgebauten Teilen verwenden. 9 Nicht zulassen, dass Kinder den Stromerzeuger bedienen. 9 Den Stromerzeuger beim Tragen stets nur am Tragegriff anfassen.
  • Seite 125: Abgase Sind Giftig

    Abgase sind giftig 9 Die Verwendung eines Stromerzeugers in Innenräumen KANN SIE INNERHALB VON MINUTEN TÖTEN. Stromerzeugerabgas enthält Kohlenmonoxid. Dies ist ein Gift, das Sie weder sehen noch riechen können. 9 NIEMALS im Haus oder einer Garage verwenden, 7DK-001 AUCH NICHT, wenn Türen und Fenster geöffnet sind.
  • Seite 126: Verhinderung Von Stromschlägen

    9 Während des Betriebs dürfen keine brennbaren Materialien in der Nähe des Abgasauslasses plat- ziert werden. 7DK-006 9 Um ein Überhitzen zu vermeiden, für ausreichen- den Luftstrom sorgen, indem die Maschine min- destens 1 m (3 ft) von Gegenständen oder ande- rer Ausrüstung fern gehalten wird.
  • Seite 127: Anschlusshinweise

    9 Die Masse (Erde) mit einer Stahl- oder Kupferstange tiefer als 75 cm (29,53 in) von der Oberfläche aus in der Erde begraben. Die Bestimmungen für den Masseanschluss (Erde) können von Land zu Land unterschiedlich sein. Stets an die örtlichen Bestimmungen halten. Empfohlenes Massekabel (Erde): Querschnittsfläche: 1,25 mm...
  • Seite 128: Lage Wichtiger Hinweisschilder

    LAGE WICHTIGER HINWEISSCHILDER Die folgenden Schilder bitte vor dem Betrieb dieser Maschine aufmerksam lesen. HINWEIS Sicherheits- und Hinweisschilder bei Bedarf instand- halten oder austauschen. å Für Europa und Korea ∫ Für Australien ç Für Europa ∂ Für Korea ´ Für Argentinien 7PB-013b 1 å...
  • Seite 129 3 ç 7PB-F8176-30 4 å ´ 5 ç NOTICE LET OP ATENCIÓN FORSIKTIG ATTENTION ATTENZIONE ACHTUNG Use the specified spark plug only. Gebruik alleen de voorgeschreven bougie. Utilice únicamente la bujía especificada. Benytt kun den spesifiserte typen tennplugg. Recourir exclusivement à la bougie du type spécifié. BPR6HS Utilizzare solamente la candela d’accensione specificata.
  • Seite 130: Beschreibung

    BESCHREIBUNG 1 Tragegriff 2 Entlüftungsknopf des Kraftstofftankdeckels 3 Kraftstofftankdeckel 4 Seilzugstarter 5 Kraftstoffstandmesser 6 Schalldämpfer 7 Öleinfülldeckel 7DK-015 7PB-016 Bedienfeld [Für Europa (230 V/50 Hz) und Korea (220 V/60 Hz)] 1 Ölwarnleuchte 2 Wechselstrom-Kontrolllampe 3 Überlastungskontrollleuchte 4 Sparsteuerschalter (Schwarz) 5 Motorschalter (Rot) 6 Kraftstoffhahnknopf 7 Chokeknopf 8 Wechselstrom-Steckdose 9 Masseanschluss (Erde) 0 Gleichstrom-Steckdose q Gleichstrom-...
  • Seite 131: Bedienfeld [Für Argentinien (220 V/50 Hz)]

    Bedienfeld [Für Australien (230 V/50 Hz)] 1 Ölwarnleuchte 2 Wechselstrom-Kontrolllampe 3 Überlastungskontrollleuchte 4 Sparsteuerschalter (Schwarz) 5 Motorschalter (Rot) 6 Kraftstoffhahnknopf 7 Chokeknopf 8 Wechselstrom-Steckdose 9 Masseanschluss (Erde) 0 Gleichstrom-Steckdose q Gleichstrom- Schutzeinrichtung w Twin Tech (Parallellaufanschluss) 7PB-872 Bedienfeld [Für Argentinien (220 V/50 Hz)] 1 Ölwarnleuchte 2 Wechselstrom-Kontrolllampe 3 Überlastungskontrollleuchte 4 Sparsteuerschalter (Schwarz) 5 Motorschalter (Rot)
  • Seite 132: Steuerungsfunktion

    STEUERUNGSFUNKTION Motorschalter Der Motorschalter steuert das Zündsystem. 1 „7“ (EIN) Der Zündkreis ist eingeschaltet. Der Motor kann gestartet werden. 2 „5“ (STOPP) Der Zündkreis ist ausgeschaltet. Der Motor kann nicht betrieben werden. 7DK-018 Seilzugstarter Der Seilzugstarter dient zum Anlassen des Motors. Den Seilzugstarter langsam ziehen, bis er einkuppelt, anschließend schnell ziehen.
  • Seite 133: Gleichstrom-Schutzeinrichtung

    Nennleistung des Stromerzeugers verringern, wenn sich die Gleichstrom-Schutzeinrichtung ausschaltet. Wenn 7PB-233 sich die Gleichstrom-Schutzeinrichtung erneut ausschaltet, die Verwendung des Geräts sofort beenden und sich an einen Yamaha-Händler wen- den. å Für Australien ∫ Für Europa, Korea und Argentinien – 10 –...
  • Seite 134: Sparsteuerschalter

    Sparsteuerschalter  1 „I“, „: ;“ (EIN) Wenn der Sparsteuerschalter auf EIN gestellt ist, steu- ert das Sparsteuergerät die Motorgeschwindigkeit ent- sprechend der angeschlossenen Last. Die Ergebnisse sind ein verbesserter Kraftstoffverbrauch und weniger Lärm. 7DK-209 2 „3“, „:“ (AUS) Wenn der Sparsteuerschalter auf AUS gestellt ist, läuft der Motor bei der Nenndrehzahl (4.500 U/min), unab- hängig davon, ob eine Last angeschlossen ist oder nicht.
  • Seite 135: Überlastungskontrollleuchte (Rot)

    Überlastungskontrollleuchte (Rot) Die Überlastungskontrollleuchte leuchtet auf, wenn eine Überlastung eines angeschlossenen elektrischen Gerätes erkannt wird, das Wechselrichter-Steuergerät überhitzt oder die Wechselstromleistungsspannung steigt. Anschließend wird Wechselstrom- Schutzeinrichtung ausgelöst stoppt 7DK-208 Stromerzeugung, um den Stromerzeuger und alle angeschlossenen elektrischen Geräte zu schützen. Die Wechselstrom-Kontrolllampe (Grün) erlischt und die Überlastungskontrollleuchte (Rot) bleibt eingeschaltet, aber der Motor hört nicht auf zu laufen.
  • Seite 136: Entlüftungsknopf Des Kraftstofftankdeckels

    Entlüftungsknopf des Kraftstofftankdeckels Der Kraftstofftankdeckel verfügt über einen Entlüftungsknopf, um den Kraftstofffluss zu stoppen. Der Entlüftungsknopf muss auf EIN geschaltet wer- den. Dadurch kann Kraftstoff zum Vergaser fließen und der Motor läuft. Wenn der Motor nicht in Betrieb ist, den Entlüftungsknopf auf AUS drehen, um den 7DK-023 Kraftstofffluss zu stoppen.
  • Seite 137: Twin Tech

    Twin Tech (Anschlussklemme für den Anschluss von Spezialkabeln für den Parallellauf) Dies ist die Anschlussklemme für den Anschluss von Spezialkabeln für den Parallellauf von zwei EF2000iS. Der Parallellauf erfordert zwei EF2000iS und die Spezialkabel. (Die Nennleistung beim Parallellauf 7PB-872 beträgt 3,0 kVA und der Nennstrom beträgt 25,0 A.)
  • Seite 138: Vorbereitung

    VORBEREITUNG Kraftstoff WARNUNG 9 Kraftstoff ist hochentzündlich und giftig. Vor dem Einfüllen sorgfältig die „SICHERHEITSINFORMATIONEN“ (siehe Seite 2) prüfen. 9 Den Kraftstofftank nicht überfüllen, andernfalls kann er überlaufen, wenn sich der Kraftstoff erwärmt und ausdehnt. 9 Nach dem Einfüllen des Kraftstoffs sicherstel- len, dass der Kraftstofftankdeckel fest ver- schlossen ist. 7DK-091 1.
  • Seite 139: Motoröl

    Empfohlener Kraftstoff: Bleifreies Benzin Kraftstofftankkapazität: Gesamt: 4,2 L (1,11 US gal, 0,92 Imp gal) 7DK-093 Voll 5 „F“ Leer 6 „E“ Motoröl ACHTUNG Der Stromerzeuger wurde ohne Motoröl ausgelie- fert. Den Motor nicht starten, bevor er mit genü- gend Motoröl befüllt wurde. 1. Den Stromerzeuger auf eine ebene Fläche stellen. 2.
  • Seite 140 4. Die vorgeschriebene Menge des empfohlenen Motoröls einfüllen und anschließend den Öleinfülldeckel anbringen und festziehen. ACHTUNG 9 Den Stromerzeuger beim Hinzufügen von 7PB-033 Motoröl nicht neigen. Dies könnte zu einer Überfüllung und Beschädigung des Motors führen. 9 Darauf achten, dass keine Fremdkörper in das Kurbelgehäuse eindringen. 3 Korrekter Füllstand Empfohlenes Motoröl: å...
  • Seite 141: Kontrolle Vor Der Inbetriebnahme

    9 Ölstand im Motor überprüfen. 9 Bei Bedarf mit dem empfohlenen Öl bis zum angegebenen Füllstand auffüllen. 9 Stromerzeuger auf Ölaustritt prüfen. Die Stelle, an der während des Gebrauchs eine Auffälligkeit erkannt wurde 9 Betrieb überprüfen. 9 Bei Bedarf einen Yamaha-Händler kontaktieren. – 18 –...
  • Seite 142: Betrieb

    BETRIEB WARNUNG 9 Niemals den Motor in einem geschlossenen Raum verwenden, da dies zur Bewusstlosigkeit und innerhalb kürzester Zeit zum Tode führen kann. Den Motor in einem gut belüfteten Raum betreiben. 9 Vo r d e m A n l a s s e n d e s M o t o rs k e i n e Elektrogeräte anschließen.
  • Seite 143: Anlassen Des Motors

    Anlassen des Motors 1. Den Sparsteuerschalter (Schwarz) auf „3“ dre- hen, „:“ (AUS). 1 „3“, „:“ (AUS) å Für Australien 7DK-211 ∫ Für Europa, Korea und Argentinien 7DK-232 2. Den Entlüftungsknopf auf EIN drehen. 2 EIN 7DK-035 3. Den Kraftstoffhahnknopf auf EIN stellen. 3 EIN 7DK-038 4.
  • Seite 144 6. Den Seilzugstarter langsam ziehen, bis er einkup- pelt, anschließend schnell ziehen. WARNUNG Den Seilzugstarter vorsichtig verwenden. In selte- nen Fällen kann der Seilzugstartergriff durch den 7DK-041 Motorrückschlag schnell zurückgezogen werden. HINWEIS Den Tragegriff fest greifen, um zu verhindern, dass der Stromerzeuger umfällt, wenn der Seilzugstarter gezo- gen wird.
  • Seite 145: Anhalten Des Motors

    Anhalten des Motors 1. Alle Elektrogeräte ausschalten. 2. Den Sparsteuerschalter (Schwarz) auf „3“ dre- hen, „:“ (AUS). 1 „3“, „:“ (AUS) 7DK-211 å Für Australien ∫ Für Europa, Korea und Argentinien 7DK-232 3. Jegliche Elektrogeräte abtrennen. 7PB-240 4. Den Motorschalter (Rot) auf „5“ (STOPP) stellen. 2 „5“...
  • Seite 146: Anschluss

    Anschluss Wechselstrom (AC) WARNUNG Sicherstellen, dass alle elektrischen Geräte ausge- schaltet sind, bevor sie eingesteckt werden. ACHTUNG 9 Sicherstellen, dass alle elektrischen Geräte, e i n s c h l i e ß l i c h d e r L e i t u n g e n u n d Steckverbindungen, in gutem Zustand sind, bevor sie an den Stromerzeuger angeschlos- sen werden.
  • Seite 147: Batterieaufladen

    3. Sicherstellen, dass Wechselstrom- Kontrolllampe leuchtet. 1 Wechselstrom-Kontrolllampe å Für Australien ∫ Für Europa, Korea und Argentinien 7DK-207 7DK-228  4. Den Sparsteuerschalter auf „I“, „: ;“ (EIN) drehen.  2 „I“, „: ;“ (EIN) å Für Australien ∫ Für Europa, Korea und Argentinien 7DK-210 5.
  • Seite 148 „3“ (AUS), wenn der Strom während des Batterieaufladens ober- halb der Nennstromstärke fließt. Um das Aufladen der Batterie erneut zu star- ten, die Gleichstrom-Schutzeinrichtung durch Drücken seiner Taste auf „I“ (EIN) einschal- ten. Wenn sich die Gleichstrom- Schutzeinrichtung erneut ausschaltet, das Aufladen der Batterie sofort beenden und sich an einen Yamaha-Händler wenden. – 25 –...
  • Seite 149 HINWEIS 9 Die Anweisungen in der Bedienungsanleitung der Batterie befolgen, um das Ende des Batterieaufladens zu bestimmen. 9 Die spezifische Elektrolytdichte messen, um zu bestimmen, ob die Batterie vollständig aufgeladen ist. Bei voller Aufladung liegt die spezifische Elektrolytdichte zwischen 1,26 und 1,28. 9 Es ist ratsam, die spezifische Elektrolytdichte min- destens einmal jede Stunde zu prüfen, um ein Überladen der Batterie zu verhindern.
  • Seite 150: Betriebsreichweite Der Gleichstromversorgung (Ausschließlich Zum Laden Einer 12 V-Batterie)

    Betriebsreichweite der Gleichstromversorgung (ausschließlich zum Laden einer 12 V-Batterie) Diese Stromquelle ist für das Aufladen von Batterien mit bis zu 40 Ah vorgesehen, die halb entladen sind. Keine Batterien mit einer höheren Kapazität als 40 Ah aufladen. 12 V-Batterie Die benötigte Zeit zum Laden einer Batterie hängt vom Zustand der Entladung der Batterie ab.
  • Seite 151: Anwendungsbereich

    Bei der Verwendung des Stromerzeugers sicherstellen, dass die Gesamtlast die Nennleistung eines Stromerzeugers nicht überschreitet. Andernfalls kann der Stromerzeuger beschädigt werden. Gleichstrom Wechselstrom 0,4–0,75 Leistungsfaktor 0,8–0,95 (Wirkungsgrad 0,85) EF2000iS (230 V/50 Hz) Nennspannung EF2000iS 12 V –1.600 W –1.280 W –544 W (220 V/60 Hz)
  • Seite 152: Betrieb In Großen Höhen

    Motorbetrieb bei Höhen über 4000 ft. (1219 Meter) zu gewährleis- ten. Wenn Sie Ihren Motor dauerhaft bei Höhen über 4000 ft.(1219 Meter) betreiben, lassen Sie Ihren örtlichen Yamaha-Händler die erforderliche Vergasermodifikation durchführen. Dieser Motor sollte unterhalb von 4000 ft. (1219 Meter) in seiner ursprüng- lichen Konfiguration betrieben werden, da es sonst zu Beschädigungen kommen kann,...
  • Seite 153: Regelmässige Wartung

    Schmierung des Stromerzeugers werden auf den folgenden Seiten erläutert. WARNUNG Wenn Sie keine Erfahrung mit Wartungsarbeiten haben, lassen Sie sie durch einen Yamaha-Händler durchführen. Wartungstabelle WARNUNG Vor dem Beginn der Wartungsarbeiten den Motor anhalten. ACHTUNG Nur die angegebenen Originalersatzteile von Yamaha verwenden. Weitere Informationen erhalten Sie von einem Yamaha-Vertragshändler. Alle Kontrolle vor 6 Monate 12 Monate Element Arbeitsschritt...
  • Seite 154 *1 ..Erstmaliger Wechsel des Motoröls erfolgt nach einem Monat oder 20 Betriebsstunden. *2 ..Beim Einsatz in überdurchschnittlich nasser oder staubiger Umgebung muss der Luftfiltereinsatz häufiger gereinigt werden. ★ ..Da diese Punkte Spezialwerkzeuge und -daten sowie technische Fertigkeiten erfordern, die Wartungsarbeit durch einen Yamaha-Händler ausführen lassen. – 31 –...
  • Seite 155: Überprüfung Der Zündkerze

    Überprüfung der Zündkerze Die Zündkerze ist eine wichtige Motorkomponente, die regelmäßig überprüft werden sollte. 1. Die Schrauben entfernen und anschließend die Abdeckung abnehmen. 1 Schraube 7PB-030 2 Abdeckung 2. Den Zündkerzenstecker und Verschluss entfernen und das Werkzeug durch das Loch von der Außenseite der Abdeckung einführen.
  • Seite 156: Vergasereinstellung

    7. Den Zündkerzenstecker und Verschluss installieren. 8. Die Abdeckung installieren und die Schrauben festziehen. Vergasereinstellung Der Vergaser ist ein wesentlicher Bestandteil des Motors. Die Einstellung sollte einem Yamaha-Händler überlassen werden, der über die für eine korrekte Ausführung erforderlichen Fachkenntnisse sowie Spezialdaten und Ausrüstung verfügt. Austausch des Motoröls und Entsorgung WARNUNG Das Ablassen des Motoröls unmittelbar nach dem...
  • Seite 157 3. Den Öleinfülldeckel abnehmen. 3 Öleinfülldeckel 4 O-Ring 7DK-031 4. Eine Ölwanne unter den Motor stellen. Den Stromerzeuger neigen, damit das Öl vollständig abläuft. HINWEIS Beim Entsorgen des gebrauchten Motoröls immer gemäß den örtlichen Gesetzen oder Vorschriften vor- 7DK-055 gehen, um die Umwelt zu schützen. 5.
  • Seite 158: Luftfilter

    5 Korrekter Füllstand Empfohlenes Motoröl: å YAMALUBE 4 (10W-40), SAE 10W-30 oder 10W-40 ∫ SAE #30 ç SAE #20 700-006a ∂ SAE 10W Empfohlene Motorölsorte: 0˚C 25˚C Typ API Service SE oder höher å YAMALUBE 4 (10W-40) Motorölmenge: 0,4 L (0,42 US qt, 0,35 Imp qt) ∂...
  • Seite 159: Das Schaumstoffelement In Lösungsmittel

    3. Das Schaumstoffelement entfernen. 5 Schraube 6 Luftfiltergehäuseabdeckung 7 Schaumstoffelement 4. Das Schaumstoffelement in Lösungsmittel waschen und trocknen. WARNUNG Niemals Lösungsmittel während des Rauchens oder in der Nähe einer offenen Flamme verwenden. 5. Das Schaumstoffelement ölen und überschüssi- ges Öl herauspressen. Das Schaumstoffelement sollte feucht sein, aber nicht tropfen. ACHTUNG Das Schaumstoffelement beim Ausdrücken nicht auswringen.
  • Seite 160: Schalldämpfersieb Und Funkenfänger

    Schalldämpfersieb und Funkenfänger WARNUNG Motor und Auspuff sind nach dem Betrieb des Motors sehr heiß. Darauf achten, den noch heißen Motor und den heißen Auspuff während der Inspektion oder 7DK-026 Reparatur nicht versehentlich mit irgendeinem Körper- oder Kleidungsteil zu berühren. 1. Die Schrauben der Auspuffabdeckung entfernen und anschließend die Auspuffabdeckung abneh- men.
  • Seite 161 5. Mit einer Drahtbürste die Rußablagerungen an der Auspuffkappe, dem Schalldämpfersieb und Funkenfänger entfernen. ACHTUNG Bei der Reinigung die Drahtbürste nur leicht anset- zen, um Beschädigungen oder Kratzer auf 711-075 A u s p u f f k a p p e , S c h a l l d ä m p f e r s i e b u n d Funkenfänger zu vermeiden.
  • Seite 162: Kraftstofftankfilter

    Kraftstofftankfilter WARNUNG Niemals Benzin während des Rauchens oder in der Nähe einer offenen Flamme verwenden. 1. Den Kraftstofftankdeckel und den Kraftstofftankfilter entfernen. 1 Kraftstofftankdeckel 2 Kraftstofftankfilter 2. Den Kraftstofftankfilter mit Benzin reinigen. Bei Beschädigung austauschen. 3. Den Kraftstofftankfilter abwischen und einsetzen. 4. Den Kraftstofftankdeckel anbringen. WARNUNG Sicherstellen, dass der Kraftstofftankdeckel fest verschlossen ist.
  • Seite 163: Lagerung

    LAGERUNG Die Langzeitlagerung Ihrer Maschine erfordert einige vo r b e u g e n d e M a ß n a h m e n z u m S c h u t z vo r Beschädigungen. Den Kraftstoff ablassen 1. Den Motorschalter auf „5“ (STOPP) stellen. 1 „5“...
  • Seite 164 4. Den Entlüftungsknopf des Kraftstofftankdeckels und den Kraftstoffhahnknopf auf EIN drehen. 3 EIN 4 EIN 5. Den Motor anlassen und laufen lassen, bis er 7DK-035 anhält. Der Motor stoppt nach ungefähr 20 Minuten dadurch, dass der Kraftstoff zu Ende geht. HINWEIS 9 Nicht an elektrische Geräte anschließen.
  • Seite 165: Motor

    Motor Die folgenden Schritte ausführen, um den Zylinder, Kolbenring usw. vor Korrosion zu schützen. 1. Die Zündkerze herausnehmen, etwa einen Esslöffel Motoröl (siehe Seite 35) in das Zündkerzenloch gießen und die Zündkerze einset- zen. Den Motor mit dem Seilzugstarter mehrmals andrehen (bei abgeschalteter Zündung), damit sich das Öl auf den Zylinderwänden verteilt.
  • Seite 166: Fehlersuche

    FEHLERSUCHE Motor startet nicht 1. Kraftstoffanlagen Keine Kraftstoffzufuhr zur Brennkammer. 2 Kein Kraftstoff im Tank ..Kraftstoff zuführen. 7DK-091 2 Kraftstoff im Tank ..Entlüftungsknopf des Kraftstofftankdeckels und Kraftstoffhahnknopf auf EIN drehen. 1 EIN 2 EIN 2 Verstopfte Kraftstoffleitung ..Kraftstoffleitung rei- 7DK-035 nigen.
  • Seite 167 Schwache Funkenbildung 2 Zündkerze mit Ruß verschmutzt oder nass ..Rußablagerung entfernen oder Zündkerze trocken wischen. 2 Fehlerhaftes Zündsystem ..Einen Yamaha- Händler konsultieren. 791-001d Stromerzeuger liefert keinen Strom 2 S i c h e r h e i t s v o r r i c h t u n g ( G l e i c h s t r o m - Schutzeinrichtung) auf AUS ..
  • Seite 168 9 Um einen STROMSCHLAG zu ver- hindern, das Zündkerzenkabel beim Falsch Testen nicht mit der Hand halten. Elektrodenabstand Die Zündkerze erneuern oder ein- säubern. Zündet nicht stellen. Reinigen oder Verstopft Folgendes überprüfen. ersetzen. Der Motor startet nicht. 9 Kraftstoffleitungsverstopfung 9 Luftfiltereinsatzverstopfung. Einen Yamaha-Händler konsultieren. – 45 –...
  • Seite 169: Technische Daten

    TECHNISCHE DATEN Abmessungen Modell EF2000iS Deutschland/Frankreich Korea Australien Argentinien Gesamtlänge mm (in) 490 (13,3) Gesamtbreite mm (in) 280 (11,0) Gesamthöhe mm (in) 445 (17,5) Trockengewicht kg (lb) 21 (46) 20 (44) Motor Modell EF2000iS Luftgekühlter 4-Takt-OHV-Benzinmotor Zylinderanordnung Geneigt, 1 Zylinder Hubraum Bohrung ×...
  • Seite 170: Stromerzeuger

    Stromerzeuger Modell EF2000iS Deutschland Australien Korea Argentinien Frankreich Wechselstromleistung Nennspannung Nennfrequenz Nennstrom Nennleistung — Aktive — Dauernennleistung Sicherheitsvorrichtung: Elektronisch Gleichstromleistung Nennspannung Nennstrom Sicherheitsvorrichtung: Gleichstrom-Schutzeinrichtung – 47 –...
  • Seite 171: Verbraucherinformationen

    Seriennummern an den dafür vorgesehe- MODELL nen Stellen ein, um Ihnen bei der Bestellung von Ersatzteilen von einem PRI-I.D. Yamaha-Händler behilflich zu sein. Tragen Sie diese I.D.-Nummern außerdem SERIEN-Nr. CODE an einer gesonderten Stelle ein und bewahren Sie sie dort auf, für den Fall, dass Ihre Maschine gestohlen wird.
  • Seite 172: Schaltplan

    SCHALTPLAN EF2000iS (230 V/50 Hz) Für Deutschland EF2000iS (220 V/60 Hz) Für Korea Br/W Br/WG/W 7DK-201 Farbcodierung 1 Nebenspule u Schrittmotor Schwarz 2 Gleichstrom-Spule i Zündkerze Braun 3 Hauptspule o CDI-Magnetzünder Grün 4 Gleichstrom-Gleichrichter p Ölstandsanzeiger Blau 5 Gleichstrom- a Entstörfilter Schutzeinrichtung Orange s Entstörfilter 6 Twin Tech (Parallellaufanschluss) Weiß...
  • Seite 173 EF2000iS (230 V/50 Hz) Für Frankreich Br/W Br/WG/W 7DK-204 Farbcodierung 1 Nebenspule u Schrittmotor Schwarz 2 Gleichstrom-Spule i Zündkerze Braun 3 Hauptspule o CDI-Magnetzünder Grün 4 Gleichstrom-Gleichrichter p Ölstandsanzeiger Blau 5 Gleichstrom- a Entstörfilter Schutzeinrichtung Orange s Entstörfilter 6 Twin Tech (Parallellaufanschluss) Weiß Gelb 7 Gleichstrom-Steckdose Schwarz/Weiß...
  • Seite 174 EF2000iS (230 V/50 Hz) Für Australien EF2000iS (220 V/50 Hz) Für Argentinien Br/W Br/WG/W 7DK-203 Farbcodierung 1 Nebenspule u Schrittmotor Schwarz 2 Gleichstrom-Spule i Zündkerze Braun 3 Hauptspule o CDI-Magnetzünder Grün 4 Gleichstrom-Gleichrichter p Ölstandsanzeiger Blau 5 Gleichstrom- a Entstörfilter Schutzeinrichtung Orange s Entstörfilter 6 Twin Tech (Parallellaufanschluss) Weiß Gelb 7 Gleichstrom-Steckdose Schwarz/Weiß...
