2.4 Elektroanschluss Innenmodul
Die folgenden Anweisungen beschreiben den
Elektroanschluss des Innenmoduls.
1.
Entfernen Sie den Deckel des Innenmoduls
indem sie ihn nach oben drücken und nach
vorne aus der hinteren Nut ziehen.
2.
Führen sie durch die Kabeldurchführungen
die Zuleitung des Innenmoduls, sowie die
Steuerleitung zwischen Innen- und Außen-
modul und die Leitungen der externen
Geräte und Fühler in das Innenmodul ein.
Hierbei ist zu beachten, dass sich die Kabel-
einführungen oben befinden.
3.
Klemmen Sie die Netzzuleitung und die Steu-
erleitung des Innenmoduls an den Reihen-
klemmen an (siehe Kapitel "Elektrischer
Anschluss).
4.
Klemmen Sie die alle sekundärseitigen Ver-
braucher (HGM,HGU, Umschaltventile usw.)
am I/O Modul an.
HINWEIS!
Die Leitungen sind gemäß Anschlusschema
und/oder Schaltplan im Schaltkasten anzu-
schließen.
HINWEIS!
Beim Anschließen der elektrischen Leitungen
muss auf die richtige Polarität, insbesondere
der Steuerleitung, geachtet werden.
Die Anzahl der Leitungen und der Fühler ist
abhängig von der Konfiguration der Heizungs-
anlage und der Komponenten.
Vermeiden Sie bauseits angebrachte Kabelein-
führungen.
HINWEIS!
Es ist für die Wärmepumpe ein separater Feh-
lerschutzschalter 100 mA, Typ B (allstromsen-
sitiv) mit einer Kontaktbelastung von 40 A vor-
zusehen.

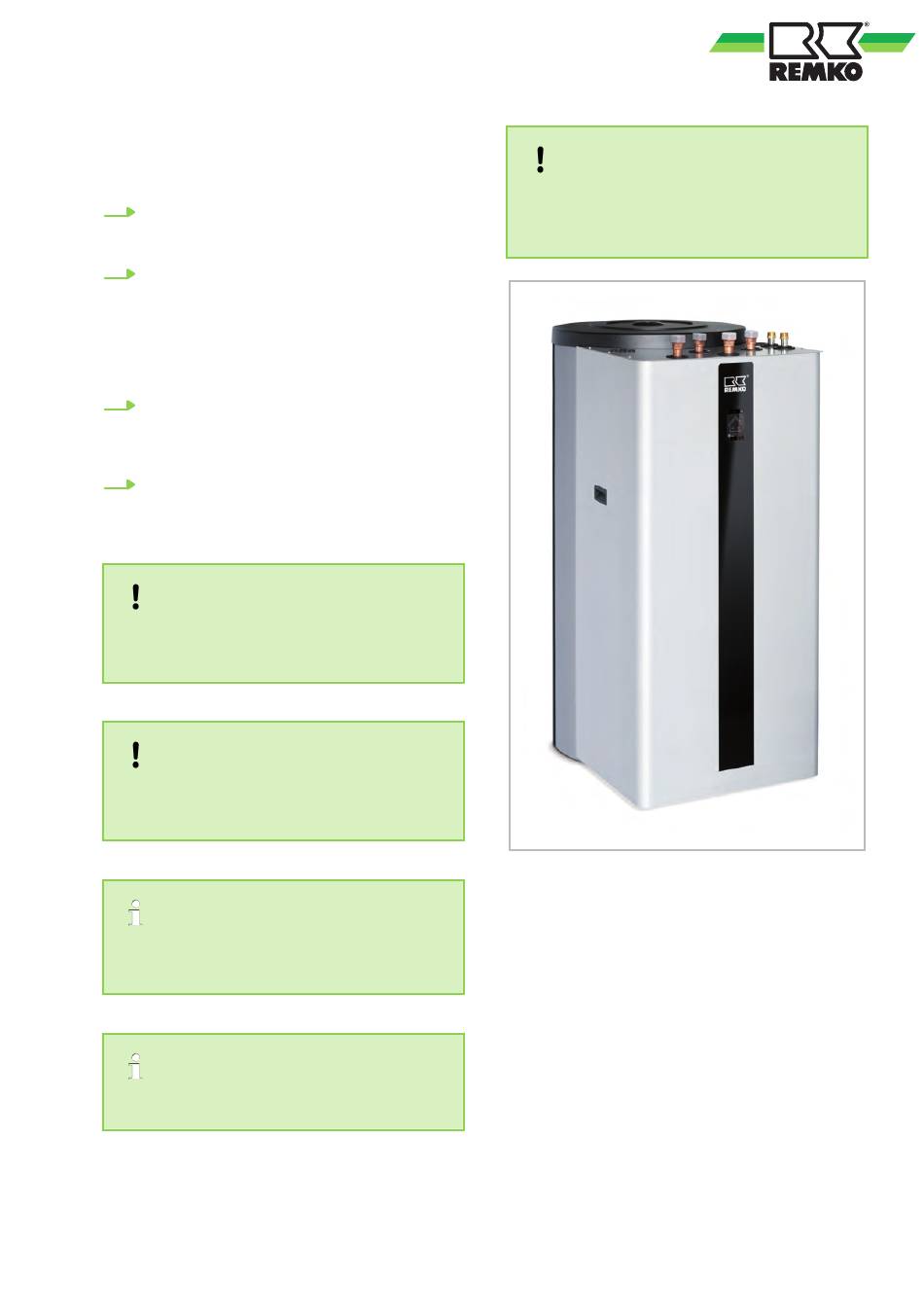

Abb. 4: Innenmodul LWM 300
11
