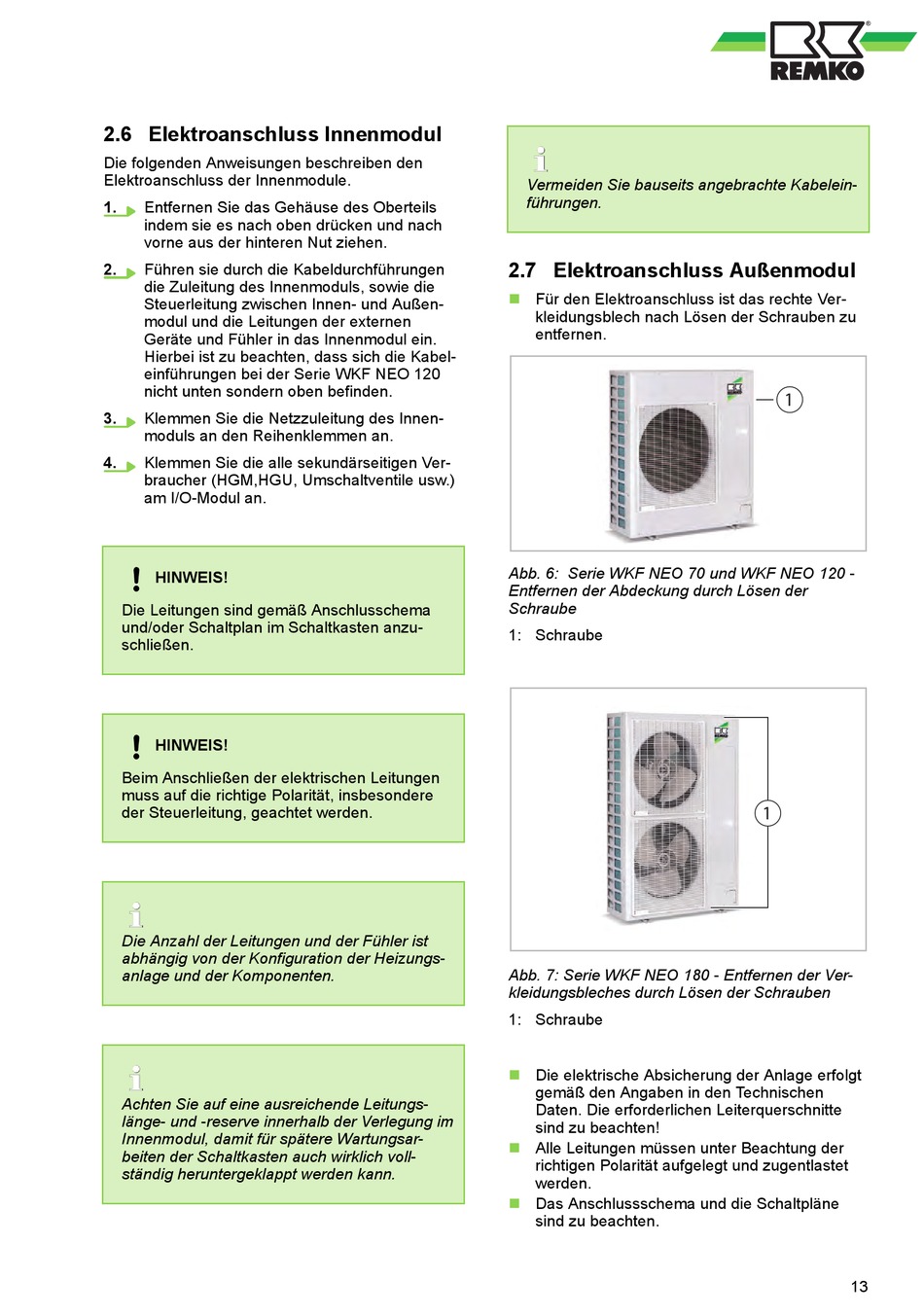

2.6 Elektroanschluss Innenmodul

Die folgenden Anweisungen beschreiben den
Elektroanschluss der Innenmodule.
1. Entfernen Sie das Gehäuse des Oberteils
indem sie es nach oben drücken und nach
vorne aus der hinteren Nut ziehen.
2. Führen sie durch die Kabeldurchführungen
die Zuleitung des Innenmoduls, sowie die
Steuerleitung zwischen Innen- und Außen-
modul und die Leitungen der externen
Geräte und Fühler in das Innenmodul ein.
Hierbei ist zu beachten, dass sich die Kabel-
einführungen bei der Serie WKF NEO 120
nicht unten sondern oben befinden.
3. Klemmen Sie die Netzzuleitung des Innen-
moduls an den Reihenklemmen an.
4. Klemmen Sie die alle sekundärseitigen Ver-
braucher (HGM,HGU, Umschaltventile usw.)
am I/O-Modul an.
HINWEIS!
Die Leitungen sind gemäß Anschlusschema
und/oder Schaltplan im Schaltkasten anzu-
schließen.
HINWEIS!
Beim Anschließen der elektrischen Leitungen
muss auf die richtige Polarität, insbesondere
der Steuerleitung, geachtet werden.
Die Anzahl der Leitungen und der Fühler ist
abhängig von der Konfiguration der Heizungs-
anlage und der Komponenten.
Achten Sie auf eine ausreichende Leitungs-
länge- und -reserve innerhalb der Verlegung im
Innenmodul, damit für spätere Wartungsar-
beiten der Schaltkasten auch wirklich voll-
ständig heruntergeklappt werden kann.
Vermeiden Sie bauseits angebrachte Kabelein-
führungen.
2.7 Elektroanschluss Außenmodul
n Für den Elektroanschluss ist das rechte Ver-
kleidungsblech nach Lösen der Schrauben zu
entfernen.
Abb. 6: Serie WKF NEO 70 und WKF NEO 120 -
Entfernen der Abdeckung durch Lösen der
Schraube
1: Schraube
Abb. 7: Serie WKF NEO 180 - Entfernen der Ver-
kleidungsbleches durch Lösen der Schrauben
1: Schraube
n Die elektrische Absicherung der Anlage erfolgt
gemäß den Angaben in den Technischen
Daten. Die erforderlichen Leiterquerschnitte
sind zu beachten!
n Alle Leitungen müssen unter Beachtung der
richtigen Polarität aufgelegt und zugentlastet
werden.
n Das Anschlussschema und die Schaltpläne
sind zu beachten.
