Elementi Di Comando E Di Funzione; Quadro Di Comando - Kärcher BR 47/35 ESC Bedienungsanleitung

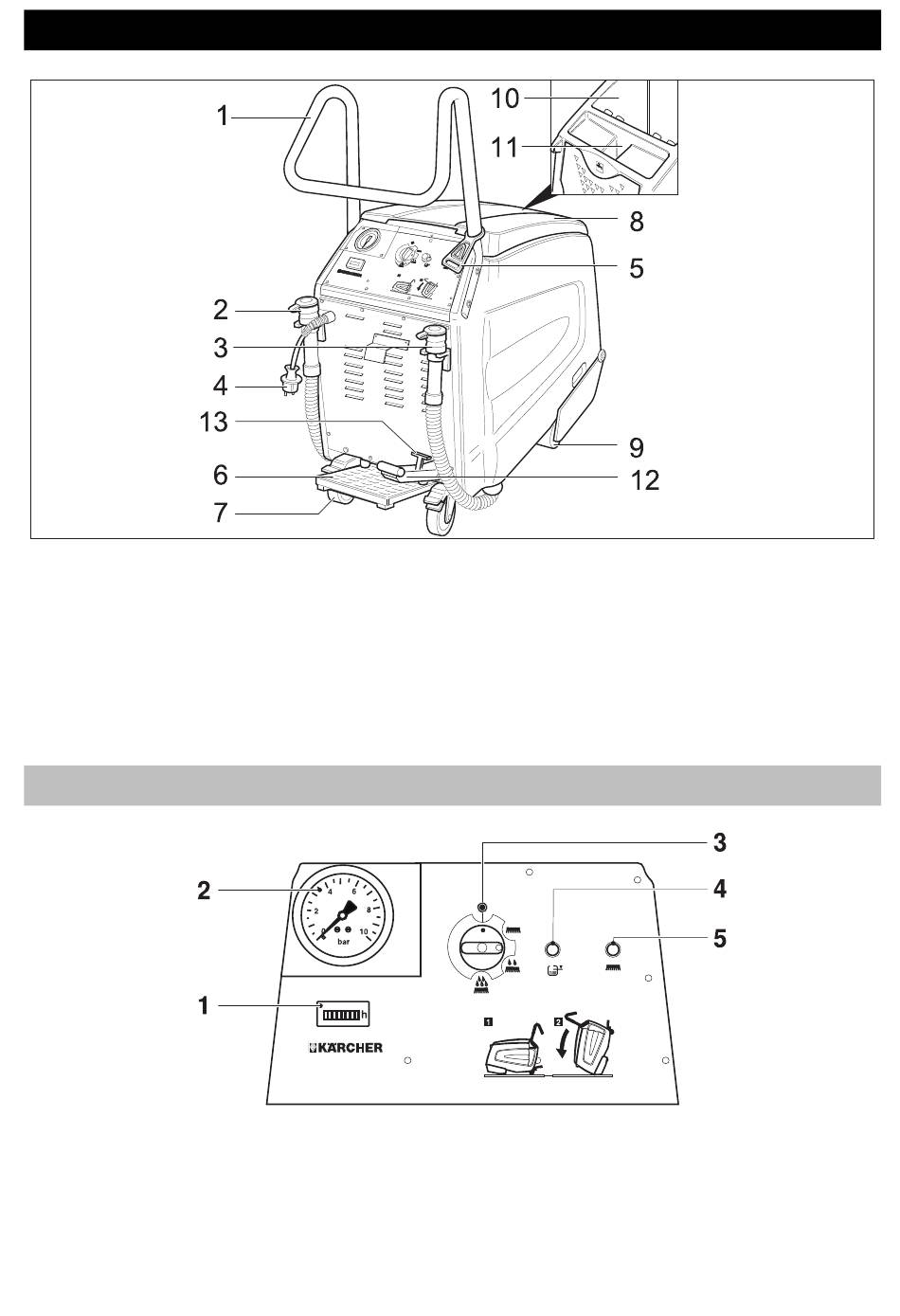

1 Archetto di spinta
2 Tubo di scarico dell'acqua pulita
3 Tubo di scarico dell'acqua sporca
4 Spina di alimentazione
5 Gancio fermacavo
6 Pedale
7 Ruote posteriori con leva di arresto
8 Coperchio serbatoio acqua sporca
1 Contatore ore di funzionamento
2 Indicatore pressione pompa
3 Interruttore dell'apparecchio
4 Spia luminosa "Serbatoio acqua sporca
pieno"
5 Spia luminosa "Sovraccarico motore
spazzola"
44

Elementi di comando e di funzione

Quadro di comando

9 Ruote anteriori
10 Serbatoio acqua sporca
11 Foro di rabbocco serbatoio acqua pulita
12 Pedale per abbassare/sollevare la testa
delle spazzole
13 Leva per il blocco della testa delle spaz-
zole
IT – 3
