hager EZ 005 Bedienungsanleitung

0 0 5
E Z
EZ 005
F
Notice d'instructions
Clignoteur
symétrique
D
Bedienungsanleitung
Symetrisches
Blinkrelais
GB
User instructions
Symmetrical
flasher
I
Istruzioni d'impiego
Lampeggiatore
simmetrico
1
IN
(B1)
T T
OUT
(15 - 18)
LED
➀

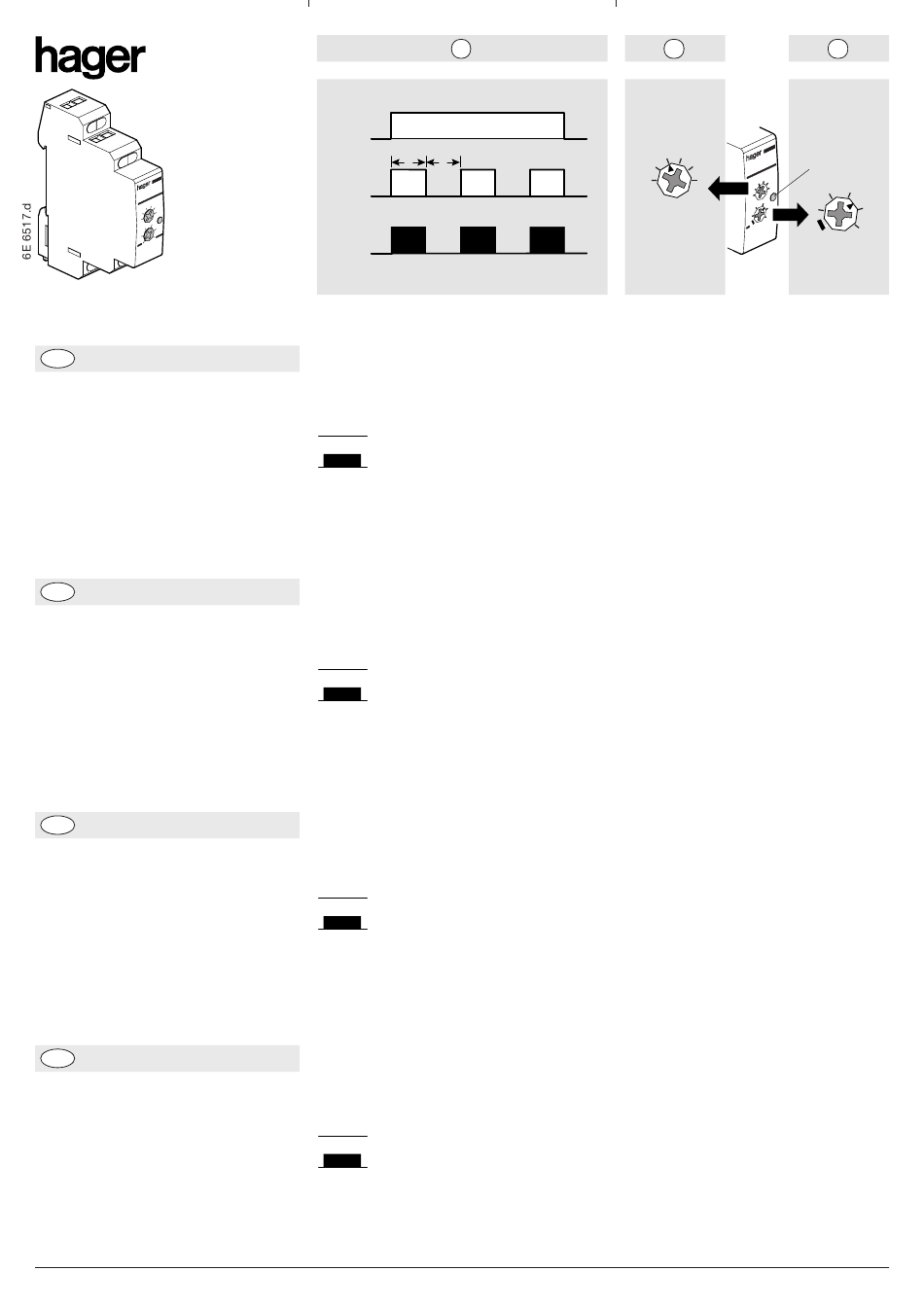

Diagramme de fonctionnement
IN : commande
OUT : sortie
Signification du clignotement de la LED :
- relais de sortie ouvert
- relais de sortie fermé.
➀
Funktionsdiagramm
IN : Steuerung
OUT : Ausgangzustand
Funktionsanzeige durch LED :
- Ausgang im Ruhezustand
- Ausgang im Arbeitszustand.
➀
Working diagram
IN : control
OUT : output
Reason of the LED flashing :
- output relay open
- output relay closed.
➀
Diagramma di funzionamento
IN : comando
OUT : uscita
Significato del LED lampeggiante :
- relé d'uscita aperto
- relé d'uscita chiuso.
1
2
0,1mn 1mn
1s 0,1h
0,1s n
1h
1 m
h
m n 0 ,1
0 ,1
1 h
1 s
s
0 ,1
6
4
8
2
1 0
1
Réglage de la temporisation :
De 0,1 s. à 10 h.
➁
réglage fin de la temporisation
➂
réglage de la gamme de temporisation
➁
La position du sélecteur multipliée par la
valeur indiquée par le potentiomètre
temporisation T.
Exemple : T = 0,1 min. x 7 (0,1 min. = 6 s.)
T = 6 s. x 7 = 42 s.
La gamme 0,1 s ne répond pas aux normes
EN 55014 et EN 55022.
(perturbations induites sur les fils).
Einstellung der Verzögerungszeit :
Von 0,1 s. bis 10 h.
➁
Feineinstellung der Verzögerungszeit
➂
Einstellung des Verzögerungsbereiches
Die Position des Verzögerungswahlschalters
➁
multipliziert mit der Potentiometer-
➂
einstellung = Verzögerungszeit T.
Beispiel : T = 0,1 Min. x 7 (0,1 Min. = 6 s.)
T = 6 s. x 7 = 42 s.
Im Zeitbereich 0,1 s werden die
Anforderungen der Normen EN 55014 und
EN 55022 nicht erfüllt.
(Leitungsgebundene Störungen).
Time delay setting :
From 0,1 s. to 10 h.
➁
time setting
➂
multiple of time setting
➁
The position of the selector
the value indicated on the potentiometer
gives the value of the delay T.
Example : T = 0.1 min. x 7 (0.1 min. = 6 s.)
T = 6 s. x 7 = 42 s.
For time range 0,1 s the requirements of
Standards EN 55014 and EN 55022.
(conducted disturbances) are not fulfilled.
Regolazione della temporizzazione :
Da 0,1 s. a 10 h.
➁
regolazione fine
➂
scelta della scala dei tempi
➁
La posizione del selettore moltiplicata per
➂
la posizione del selettore indica la tempo-
rizzazione impostata T.
Esempio : T = 0,1 min. x 7 (0,1 min. = 6 s.)
T = 6 s. x 7 = 42 s.
La gamma 0,1 s non risponde alle norme
EN 55014 et EN 55022.
(perturbazioni indotte sui fili).
3
LED
6
4
8
2
1
10
➂
=
multiplied by
➂
