Aquatec® ORCA / ORCA F / ORCA XL

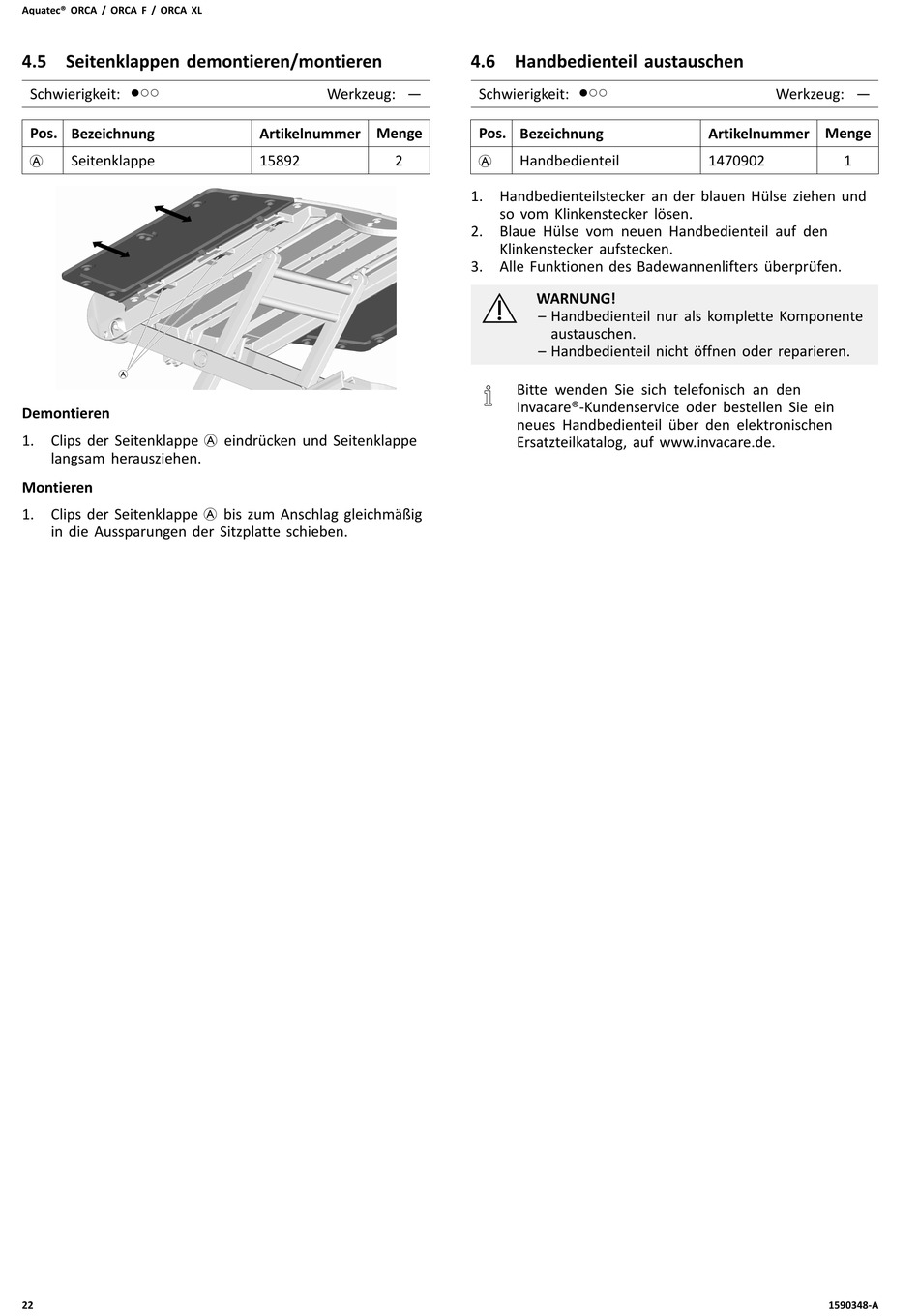

4.5 Seitenklappen demontieren/montieren

Schwierigkeit: ●○○
Pos. Bezeichnung
A Seitenklappe
Demontieren
1. Clips der Seitenklappe A eindrücken und Seitenklappe
langsam herausziehen.
Montieren
1. Clips der Seitenklappe A bis zum Anschlag gleichmäßig
in die Aussparungen der Sitzplatte schieben.
22
Werkzeug: —
Artikelnummer Menge
15892 2

4.6 Handbedienteil austauschen

Schwierigkeit: ●○○
Pos. Bezeichnung
A Handbedienteil
1. Handbedienteilstecker an der blauen Hülse ziehen und
so vom Klinkenstecker lösen.
2. Blaue Hülse vom neuen Handbedienteil auf den
Klinkenstecker aufstecken.
3. Alle Funktionen des Badewannenlifters überprüfen.
WARNUNG!
– Handbedienteil nur als komplette Komponente
austauschen.
– Handbedienteil nicht öffnen oder reparieren.
Bitte wenden Sie sich telefonisch an den
Invacare®-Kundenservice oder bestellen Sie ein
neues Handbedienteil über den elektronischen
Ersatzteilkatalog, auf www.invacare.de.
Werkzeug: —
Artikelnummer Menge
1470902 1
1590348-A
