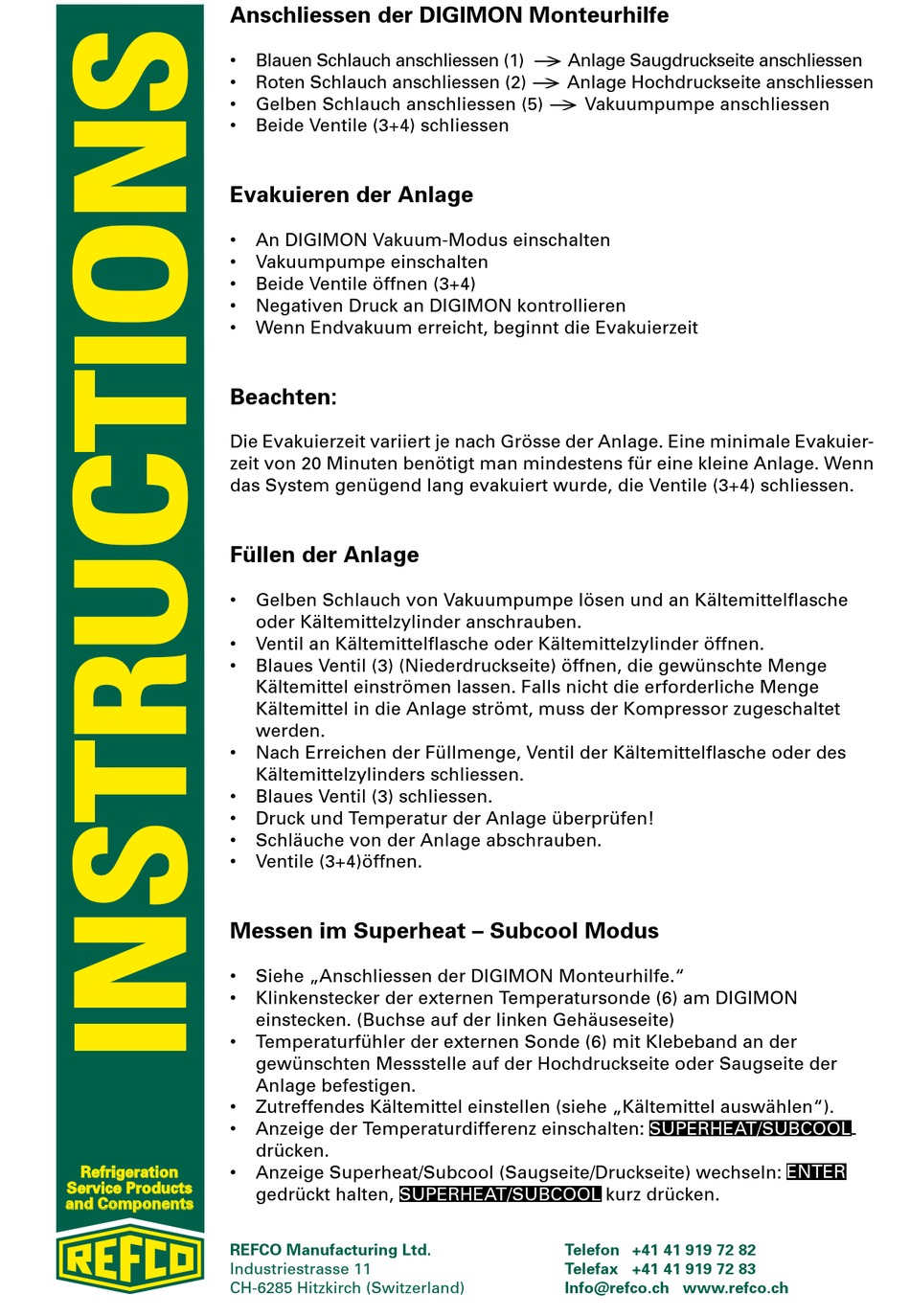

Refco DIGIMON Bedienungs- Und Wartungsanleitung Seite 9

Anschliessen der DIGIMON Monteurhilfe
•
•
•
•
Evakuieren der Anlage
•
•
•
•
•
Beachten:
Die Evakuierzeit variiert je nach Grösse der Anlage. Eine minimale Evakuier-
zeit von 20 Minuten benötigt man mindestens für eine kleine Anlage. Wenn
das System genügend lang evakuiert wurde, die Ventile (3+4) schliessen.
Füllen der Anlage
•
•
•
•
•
•
•
•
Messen im Superheat – Subcool Modus
•
•
•
•
•
•
Refrigeration
Service Products
and Components
REFCO Manufacturing Ltd.
Industriestrasse 11
CH-6285 Hitzkirch (Switzerland)
Blauen Schlauch anschliessen (1)
Roten Schlauch anschliessen (2)
Gelben Schlauch anschliessen (5)
Beide Ventile (3+4) schliessen
An DIGIMON Vakuum-Modus einschalten
Vakuumpumpe einschalten
Beide Ventile öffnen (3+4)
Negativen Druck an DIGIMON kontrollieren
Wenn Endvakuum erreicht, beginnt die Evakuierzeit
Gelben Schlauch von Vakuumpumpe lösen und an Kältemittelflasche
oder Kältemittelzylinder anschrauben.
Ventil an Kältemittelflasche oder Kältemittelzylinder öffnen.
Blaues Ventil (3) (Niederdruckseite) öffnen, die gewünschte Menge
Kältemittel einströmen lassen. Falls nicht die erforderliche Menge
Kältemittel in die Anlage strömt, muss der Kompressor zugeschaltet
werden.
Nach Erreichen der Füllmenge, Ventil der Kältemittelflasche oder des
Kältemittelzylinders schliessen.
Blaues Ventil (3) schliessen.
Druck und Temperatur der Anlage überprüfen!
Schläuche von der Anlage abschrauben.
Ventile (3+4)öffnen.
Siehe „Anschliessen der DIGIMON Monteurhilfe."
Klinkenstecker der externen Temperatursonde (6) am DIGIMON
einstecken. (Buchse auf der linken Gehäuseseite)
Temperaturfühler der externen Sonde (6) mit Klebeband an der
gewünschten Messstelle auf der Hochdruckseite oder Saugseite der
Anlage befestigen.
Zutreffendes Kältemittel einstellen (siehe „Kältemittel auswählen").
Anzeige der Temperaturdifferenz einschalten: SUPERHEAT/ SUBCOOL
drücken.
Anzeige Superheat/Subcool (Saugseite/Druckseite) wechseln: ENTER
gedrückt halten, SUPERHEAT/SUBCOOL kurz drücken. SUPERHEAT/SUBCOOL
Anlage Saugdruckseite anschliessen
‡
Anlage Hochdruckseite anschliessen
‡
Vakuumpumpe anschliessen
‡
SUPERHEAT/SUBCOOL
