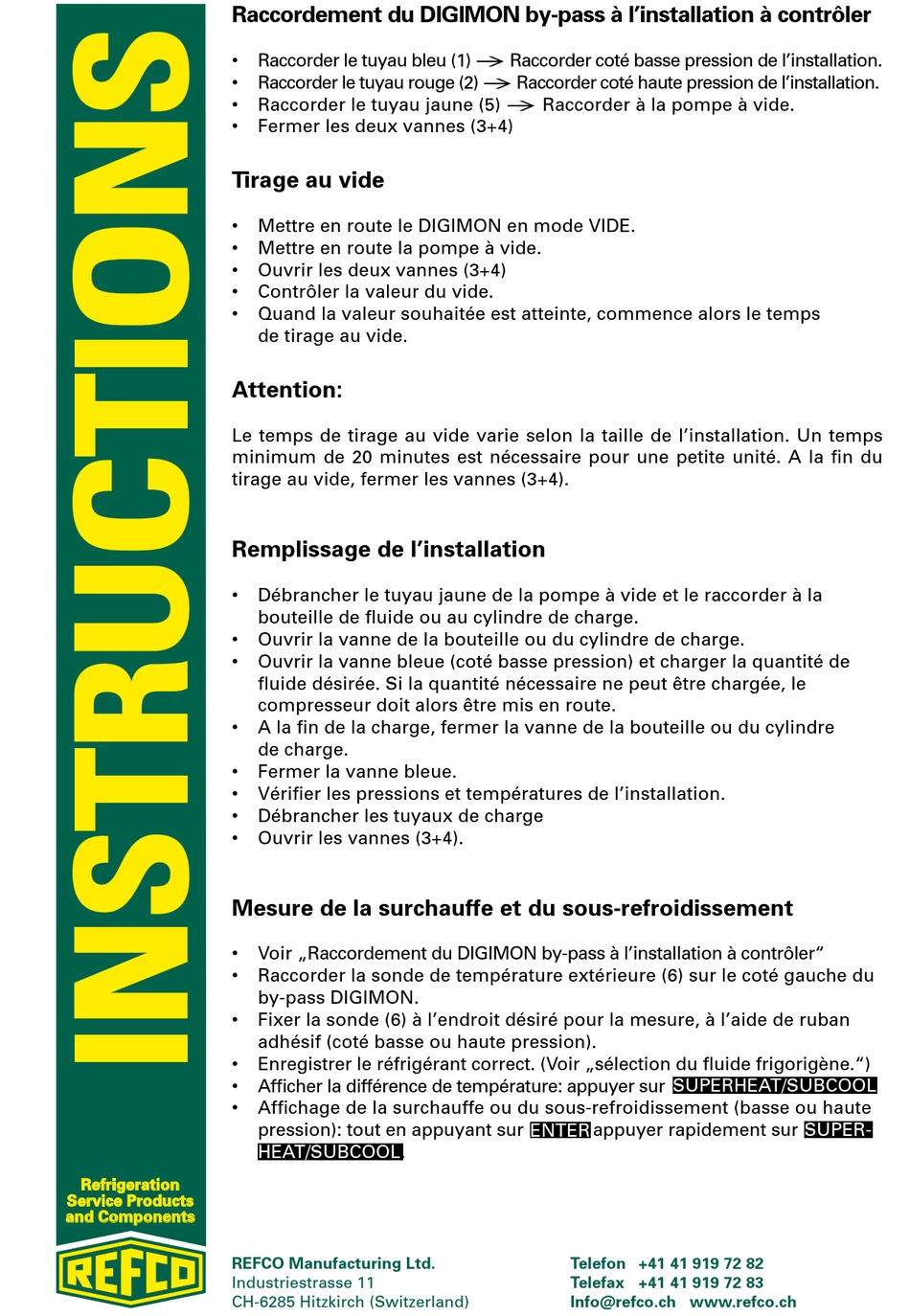

Remplissage De L'installation - Refco DIGIMON Bedienungs- Und Wartungsanleitung

Raccordement du DIGIMON by-pass à l'installation à contrôler
•
•
•
•
Tirage au vide
•
•
•
•
•
Attention:
Le temps de tirage au vide varie selon la taille de l'installation. Un temps
minimum de 20 minutes est nécessaire pour une petite unité. A la fin du
tirage au vide, fermer les vannes (3+4).

Remplissage de l'installation

•
•
•
•
•
•
•
•
Mesure de la surchauffe et du sous-refroidissement
•
•
•
•
•
•
Refrigeration
Service Products
and Components
REFCO Manufacturing Ltd.
Industriestrasse 11
CH-6285 Hitzkirch (Switzerland)
Raccorder le tuyau bleu (1)
Raccorder le tuyau rouge (2)
Raccorder le tuyau jaune (5)
Fermer les deux vannes (3+4)
Mettre en route le DIGIMON en mode VIDE.
Mettre en route la pompe à vide.
Ouvrir les deux vannes (3+4)
Contrôler la valeur du vide.
Quand la valeur souhaitée est atteinte, commence alors le temps
de tirage au vide.
Débrancher le tuyau jaune de la pompe à vide et le raccorder à la
bouteille de fluide ou au cylindre de charge.
Ouvrir la vanne de la bouteille ou du cylindre de charge.
Ouvrir la vanne bleue (coté basse pression) et charger la quantité de
fluide désirée. Si la quantité nécessaire ne peut être chargée, le
compresseur doit alors être mis en route.
A la fin de la charge, fermer la vanne de la bouteille ou du cylindre
de charge.
Fermer la vanne bleue.
Vérifier les pressions et températures de l'installation.
Débrancher les tuyaux de charge
Ouvrir les vannes (3+4).
Voir „Raccordement du DIGIMON by-pass à l'installation à contrôler"
Raccorder la sonde de température extérieure (6) sur le coté gauche du
by-pass DIGIMON.
Fixer la sonde (6) à l'endroit désiré pour la mesure, à l'aide de ruban
adhésif (coté basse ou haute pression).
Enregistrer le réfrigérant correct. (Voir „sélection du fluide frigorigène.")
Afficher la différence de température: appuyer sur SUPERHEAT/ SUBCOOL.
Affichage de la surchauffe ou du sous-refroidissement (basse ou haute
pression): tout en appuyant sur ENTER appuyer rapidement sur SUPER-
HEAT/SUBCOOL
HEAT/SUBCOOL.
Raccorder coté basse pression de l'installation.
‡
Raccorder coté haute pression de l'installation.
‡
Raccorder à la pompe à vide.
‡
ENTER
