6
Elektrische Inbetriebnahme
6.1

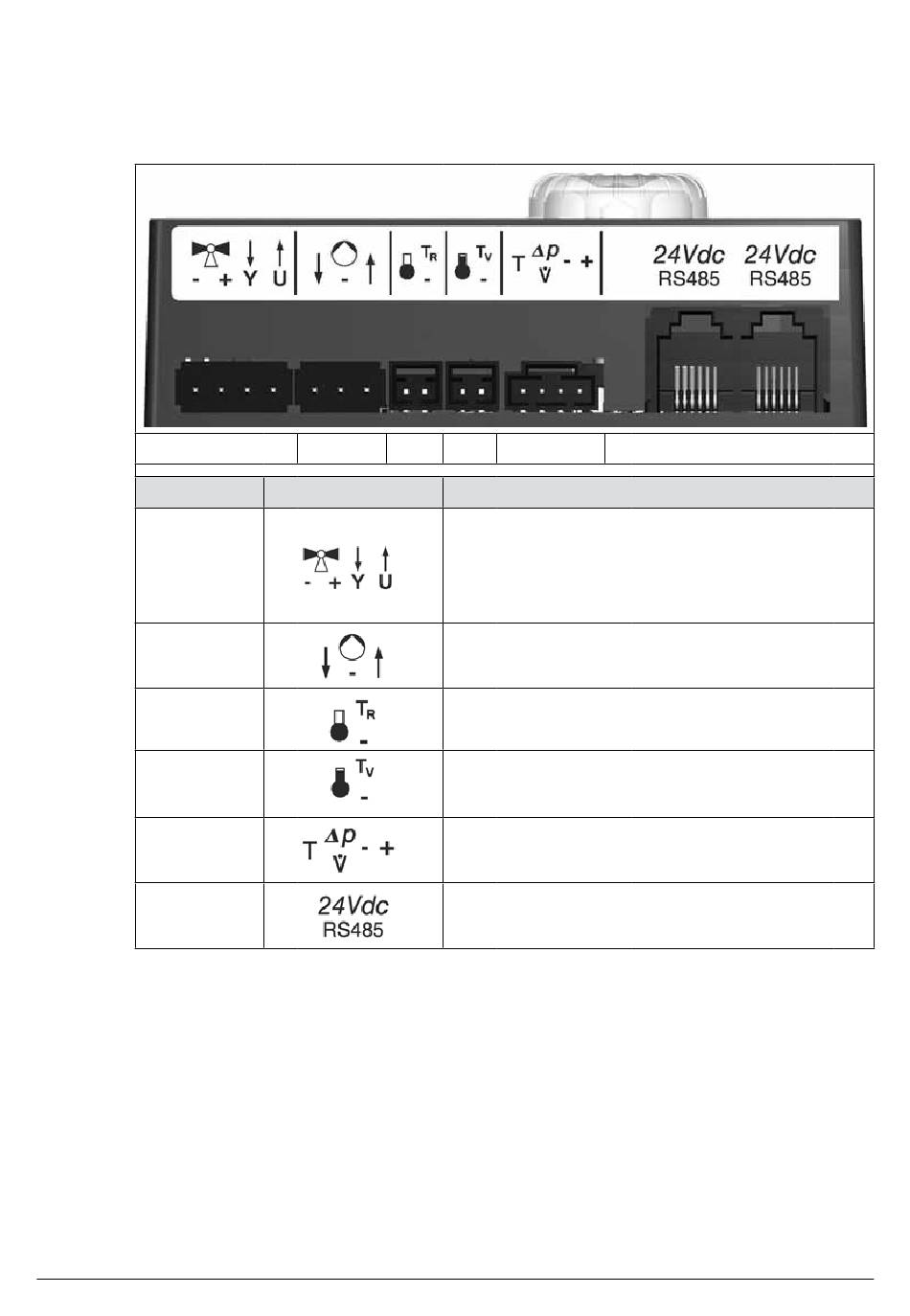

Übersicht Ein- und Ausgänge
Nr.
X1
X2
X3
X4
X5
X6
2015/12
X1
X2
Beschriftung
99B1398703-mub-de - V03
X3
X4
X5
Beschreibung
Nur bei MC43 belegt:
PAW-Stellmotor Typ NR24-SR-318
-, +: Versorgung
-, Y: Ansteuerung
-, U: Rücksignal
↓, -: Ansteuerung der Pumpe
-, ↑: Rücksignal der Pumpe
Temperatursensor Rücklauf
Temperatursensor Vorlauf
Differenzdrucksensor (Δp) DPS
Versorgungsspannung: 24 Vdc
Kommunikationsbus: RS485, Modbus
DE
X6
9
