Inbetriebnahme

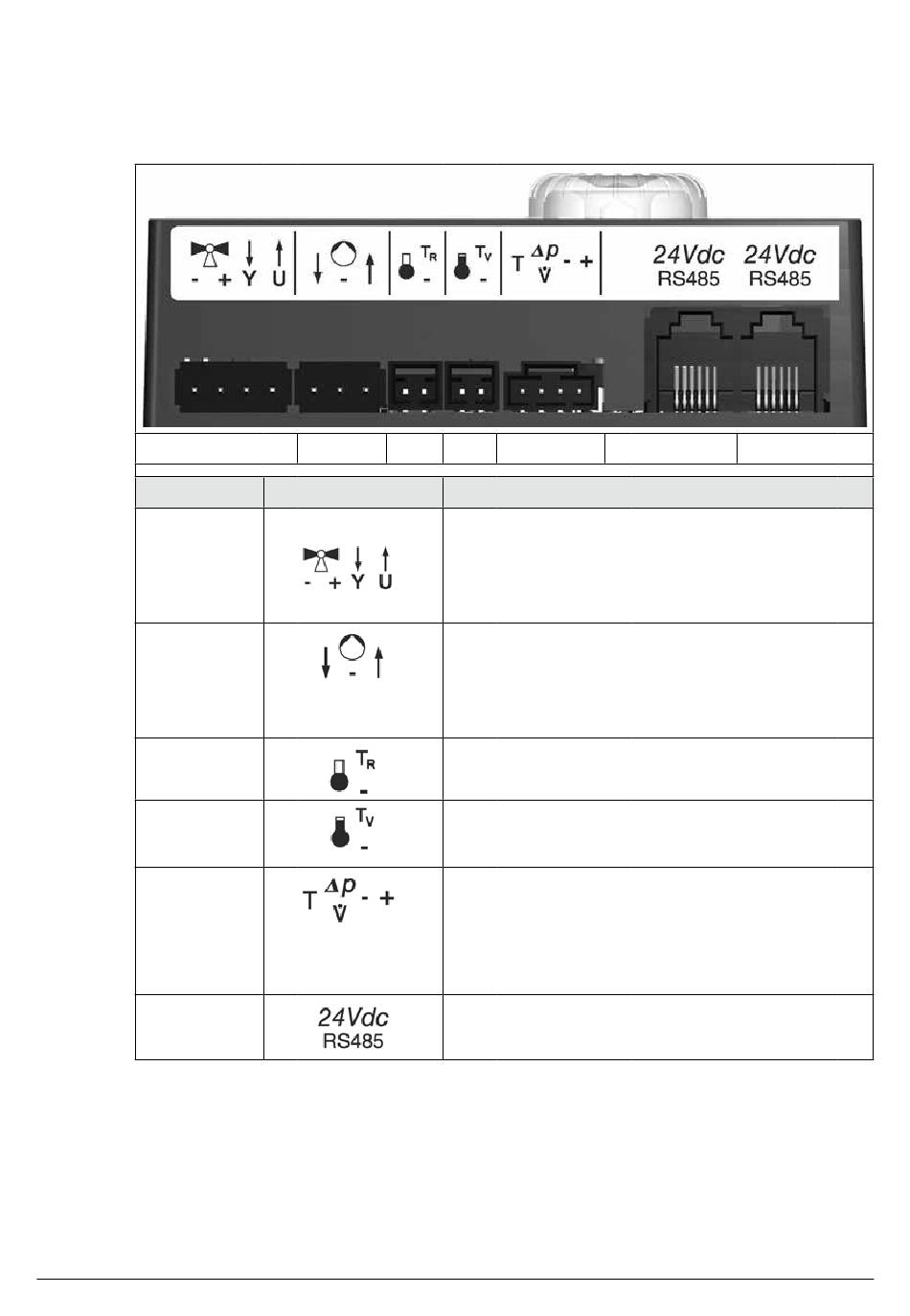

6.1 Übersicht Ein- und Ausgänge
Nr.
X1
X2
X3
X4
X5
X6.1
X6.2
2018/06
X1
X2
Beschriftung
99B1398703-mub-de - V08
X3 X4 X5
Beschreibung
Nur bei MC43 und MC46 belegt:
PAW-Stellmotor Typ NR24-SR-318
-,+ = 24 V dc, Imax = 250 mA
Y = 0-10 V, Imax = 2 mA
U = 0-10 V, >40 kOhm
↓, -: Ansteuerung der Pumpe
-, ↑: Rücksignal der Pumpe
Imax = 10 mA
PWM: ~10 V
Analog: 0-10 V
Temperatursensor Rücklauf
Pt1000
Temperatursensor Vorlauf
Pt1000
Differenzdrucksensor (Δp)
T: 0-5 V IN
dP/V: 0-5 V IN
-: GND
+: 5 Vdc
Funktionserde: Flachstecker 6,3
Versorgungsspannung: 24 Vdc
Kommunikationsbus: RS485, Modbus
