Werkseinstellungen:
Heizkreis-Typ
Beschreibung
(HKM-Typ)
MC41 GF
direkter Heizkreis
MC42 GF
gemischter Heizkreis;
der Stellmotor wird
von der Kesselrege-
lung gesteuert
MC43R GF /
gemischter Heizkreis;
MC43L GF
der Stellmotor wird
vom Regler MCom
gesteuert

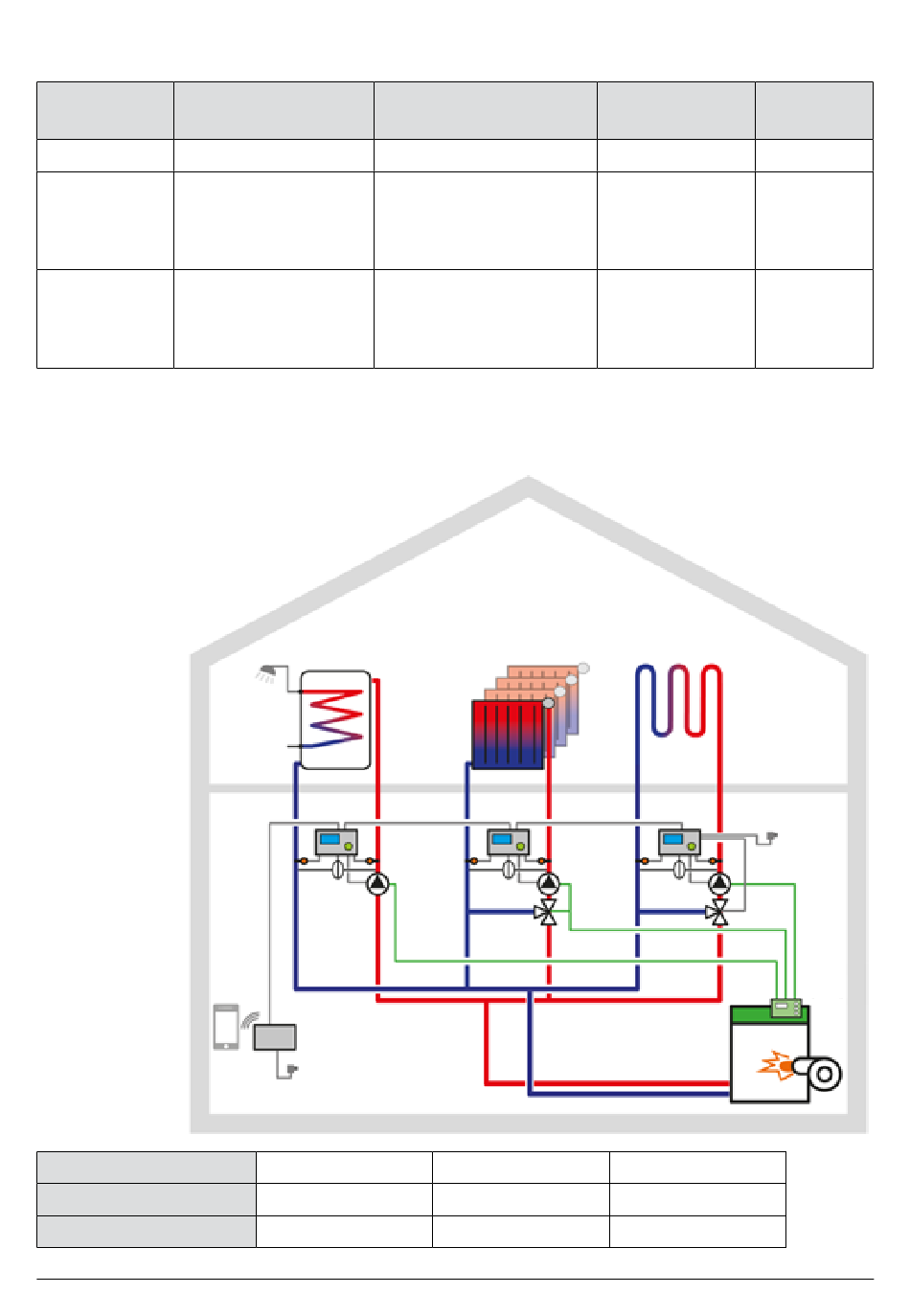

Beispielhaftes Anschlussschema:
Heizkreis-Typ
Heizkreis-Anwendung
Heizkreis-Nummer
2015/12
Heizkreis-Anwendung
(HKM-App)
Radiatorheizung
Radiatorheizung
Flächenheizung
HeatBloC
MC41
BUS
T
T
VL
RL
Δp
230 V
PWM
BUS
Optionales
MCom Kommunikationsset
MC41
Speicherbeladung
1
99B1398703-mub-de - V03
Solldifferenz-
druck Δp
100 mbar
100 mbar
150 mbar
HeatBloC
MC42
BUS
T
T
T
RL
VL
Δp
230 V
PWM
MC42
Radiatorheizung
2
Soll-
temperatur
/
/
30 °C
HeatBloC
MC43
T
RL
VL
Δp
PWM
MC43
Flächenheizung
3
DE
230 V
Kessel-
regelung
11
