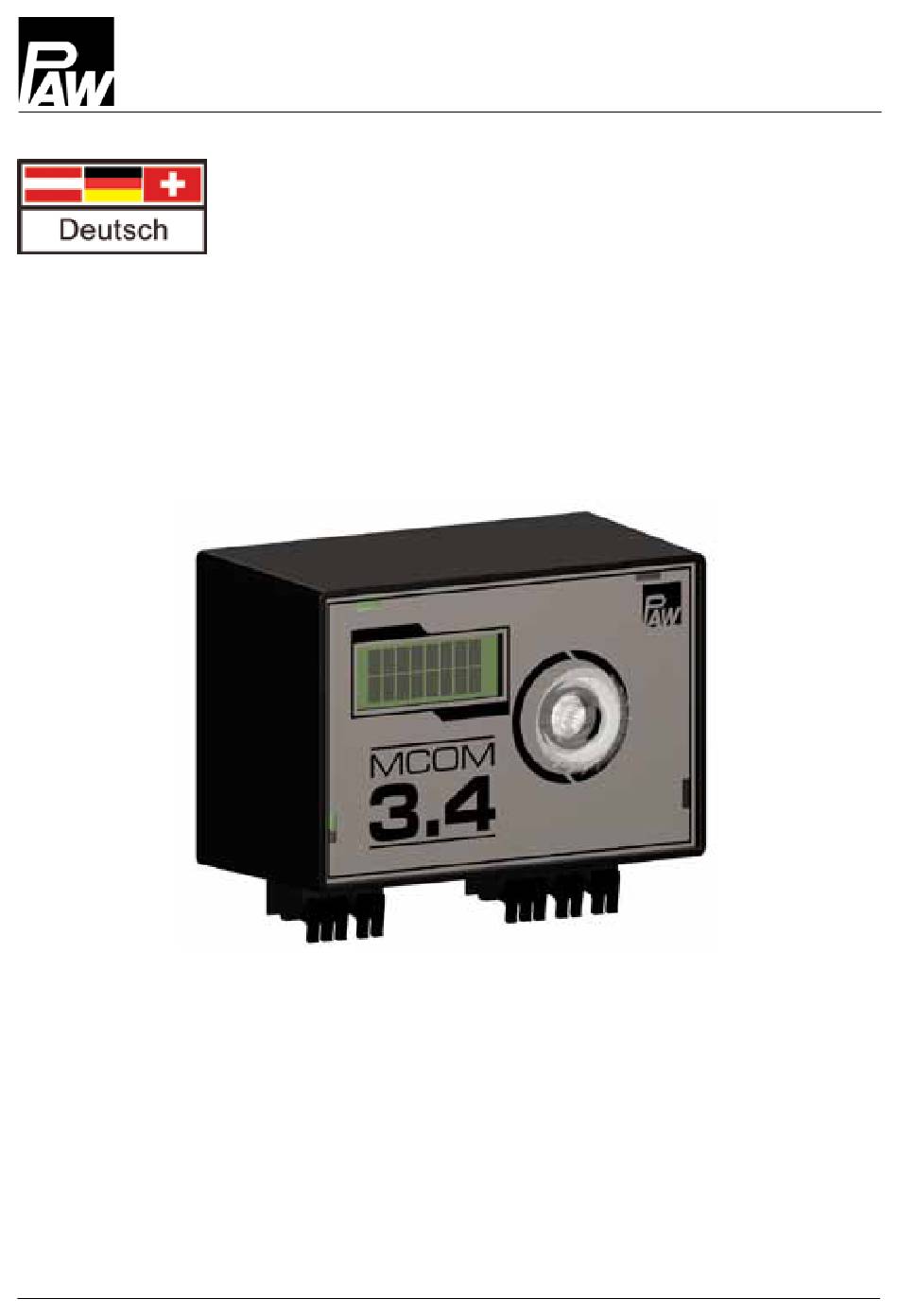

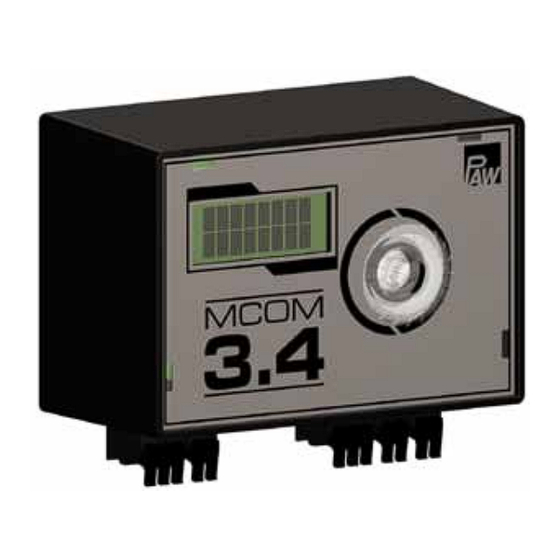

- Seite 1 PAW GmbH & Co. KG Böcklerstr. 11, D-31789 Hameln Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98 E-Mail: info@paw.eu, Web: www.paw.eu Inbetriebnahme- und Bedienungsanleitung Regler MCom 99B1398703-mub-de - V03 2015/12...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeine Sicherheitshinweise ......3 Allgemeines..............4 Zu dieser Anleitung ............. 4 Bestimmungsgemäßer Gebrauch ......4 CE-Erklärung .............. 4 Sicherheitshinweise ..........5 Produktbeschreibung ..........6 Installation, Wartung ..........7 Wartung ..............7 Demontage und Entsorgung ........7 Bedienung ..............8 Aufbau ................ 8 Bedientasten .............. 8 Elektrische Inbetriebnahme ........9 Übersicht Ein- und Ausgänge ........ -
Seite 3: Allgemeine Sicherheitshinweise
Es sei denn, sie wurden durch eine Person, die für ihre Sicherheit verantwortlich ist, in die Benutzung des Geräts unterwiesen und anfänglich beaufsichtigt. Artikelnummer 99B1398703-mub-de - Version V03 - Stand 2015/12 Original-Anleitung Printed in Germany - Copyright by PAW GmbH & Co. KG Änderungen aufgrund technischer Verbesserungen vorbehalten! 2015/12 99B1398703-mub-de - V03... -
Seite 4: Allgemeines
Der Regler MCom ist ein elektronisches Fühler-Regel- und -Steuergerät, das den Differenzdruck misst und die Pumpendrehzahl beeinflusst. Der wartungsfreie Regler ist für den Hausgebrauch spezifiziert und darf nur in PAW-Heizkreisen des Typs HeatBloC MC ein- oder angebaut werden. Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit dem Regler. Vorsicht Personen- und Sachschaden! Das Gerät ist als Betriebsregel- und -steuergerät konzipiert, eine Anwendung in sicher- heitsrelevanten Systemen ist nicht gestattet. -
Seite 5: Sicherheitshinweise
Werden in den örtlich geltenden Vorschriften Trennvorrichtungen für festverlegte elektrische Installationen vorgeschrieben, so sind diese mindestens in die 230-V- Anschlussleitungen der Pumpen zu integrieren. • Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit dem Regler. • Beschädigte Leitungen müssen durch originale Anschlussleitungen ersetzt werden. 2015/12... -
Seite 6: Produktbeschreibung
Produktbeschreibung Der Regler regelt die Pumpendrehzahl so, dass ein einstellbarer Differenzdruck zwischen Vor- und Rücklauf eingehalten wird. Damit ist der hydraulische Abgleich auch bei differenzdruckbehafteten Verteilern (ohne hydraulische Weiche) gewährleistet. Der hydraulische Abgleich ermöglicht: • eine niedrige Rücklauftemperatur • einen stromsparenden Betrieb der Pumpen •... -
Seite 7: Installation, Wartung
Während des Betriebes muss der Zugang zu den Regel- und Sicherheitseinrich- tungen jederzeit gewährleistet sein! Wartung Der wartungsfreie Regler darf nur von PAW-Servicepersonal oder den o. g. Fachkräften geöffnet werden. Die Reinigung des Reglergehäuses darf nur mit einem trockenen Tuch ohne Reinigungs- mittel erfolgen. -
Seite 8: Bedienung
Bedienung Dieser Abschnitt enthält allgemeine Informationen zur Bedienung des Reglers. Aufbau Nr. Element Anzeige Drehknopf Vorderansicht des Reglers Bedientasten Die Bedienung über den Drehknopf wie folgt: nach rechts drehen • blättert im Menü nach unten • erhöht einen Einstellwert um 1 Stufe nach links drehen •... -
Seite 9: Elektrische Inbetriebnahme
Elektrische Inbetriebnahme Übersicht Ein- und Ausgänge Beschriftung Beschreibung Nur bei MC43 belegt: PAW-Stellmotor Typ NR24-SR-318 -, +: Versorgung -, Y: Ansteuerung -, U: Rücksignal ↓, -: Ansteuerung der Pumpe -, ↑: Rücksignal der Pumpe Temperatursensor Rücklauf Temperatursensor Vorlauf Differenzdrucksensor (Δp) DPS Versorgungsspannung: 24 Vdc Kommunikationsbus: RS485, Modbus 2015/12... -
Seite 10: Inbetriebnahme
Inbetriebnahme Hinweis Vorzugsweise stecken Sie das Netzteil des optionalen Kommunikationssets noch nicht in die Steckdose. Warten Sie hiermit, bis Sie alle Regler eingestellt haben. Sie ersparen sich dadurch ein zusätzliches Scannen des Modbus. 1. Schließen Sie die Sensoren gemäß Hydraulikanleitung der Heizkreise an (siehe auch nebenstehendes Schema). - Seite 11 Werkseinstellungen: Heizkreis-Typ Beschreibung Heizkreis-Anwendung Solldifferenz- Soll- (HKM-Typ) (HKM-App) temperatur druck Δp MC41 GF direkter Heizkreis Radiatorheizung 100 mbar MC42 GF gemischter Heizkreis; Radiatorheizung 100 mbar der Stellmotor wird von der Kesselrege- lung gesteuert MC43R GF / gemischter Heizkreis; Flächenheizung 150 mbar 30 °C MC43L GF der Stellmotor wird...
-
Seite 12: Funktionstest
Funktionstest 1. Prüfen Sie, ob alle Sensoren, Pumpen und Ventile angeschlossen sind. 2. Prüfen Sie, ob die Anlagenparameter zu den verwendeten Komponenten passen. Beachten Sie dazu Kapitel 7 Einstellmenü. – richtiger Heizkreis-Typ (HKM-Typ) – richtige Heizkreis-Anwendung (HKM-App: Speicherbeladung, Radiatorheizung, Flächenheizung) Achtung Sachschaden! Das Einstellen von ungeeigneten Parametern kann zu Funktionsstörungen und Schäden... -
Seite 13: Einstellmenü
Einstellmenü Übersicht Parameter Die nachstehende Grafik zeigt eine Übersicht über die Struktur des Einstellmenüs. Bestimmte Menüpunkte werden ausgeblendet, wenn durch die gewählte Kombination von Heizkreis-Typ und Heizkreis-Anwendung keine Werte einstellbar sind. Anzeige Werks- Änderung einstellung VL: / RL: Vorlauftemperatur Minimum Maximum Rücklauftemperatur Minimum Maximum zurück 0mbar PWM ---- Δp Minimum Maximum zurück Grundeinst. -
Seite 14: Systemstatus
Anzeige Werks- Änderung einstellung Helligkeit Kontrast zurück Sollwerte Δp 0-300 mbar abhängig von HK-App 0-100 % 50 % Temperatur 5-99 °C 30 °C zurück Systemstatus T VL T RL Δp Mischer MCom Modbus zurück Bedienercode 0000 9856 HKM-Typ MC41 GF MC42 GF MC43R GF MC43L GF... - Seite 15 Anzeige Werks- Änderung einstellung Auto/Hand Mischer Automatik Automatik Handbetrieb zurück Mischer % Pumpe Automatik Automatik Handbetrieb zurück Pumpe PWM / analog Pumpe % zurück Offset T VL T RL Δp zurück Kommunikation PC ausschalten PC Neustart Modbus scannen FW neu install. zurück Updatestatus MCom S/N...
-
Seite 16: Anzeige Aktuelle Vl- /Rl-Temperatur
Anzeige aktuelle VL- /RL-Temperatur √ Sie sind im Menü VL: / RL: Zeigt die aktuell erfasste Vorlauf- und Rücklauftemperatur an. Im Untermenü werden die erfassten Minimal- und Maximalwerte der Vorlauf- und Rück- lauftemperatur angezeigt. Die Werte können durch langes Drücken des Drehknopfes gelöscht werden. -
Seite 17: Datum Einstellen
7.4.2 Datum einstellen Sie sind im Menü Grundeinst. > Datum √ 1. Drehknopf drücken. Die Auswahl erscheint im Format TT.MM.JJ. Der Tag blinkt. 2. Drehknopf drehen, um den Tag einzustellen. 3. Drehknopf drücken, um den Tag zu bestätigen. 4. Der Monat blinkt. 5. -
Seite 18: Umstellung Sommer-/Winterzeit
7.4.4 Umstellung Sommer-/Winterzeit Sie sind im Menü Grundeinst. > MEZ/MESZ √ Folgende Einstellungen für die Umstellung von Sommer- und Winterzeit stehen zur Auswahl: • Automatik: automatische Zeitumstellung eingeschaltet • Handbetrieb: automatische Zeitumstellung ausgeschaltet Werkseinstellung: Automatik 7.4.5 Hintergrundbeleuchtung einstellen Sie sind im Menü Grundeinst. > Licht √... -
Seite 19: Sollwerte Einstellen
Sollwerte einstellen Sie sind im Menü Sollwerte. √ Zur Einstellung von Sollwerten abhängig von dem gewählten Heizkreis-Typ und der Heizkreis-Applikation. Dieses Menü ist ausgeblendet, wenn durch die gewählte Kombination von Heizkreis-Typ und Heizkreis-Anwendung keine Sollwerte einstellbar sind. Einstellbare Sollwerte: • Differenzdruck (nur bei Heizkreis-Anwendung Radiator- oder Flächenheizung) Einstellbereich: 0-300 mbar Werkseinstellung:... -
Seite 20: Heizkreis-Typ Und Heizkreis-Applikation Einstellen
Heizkreis-Typ und Heizkreis-Applikation einstellen Der Handwerker-Modus ist aktiviert. √ Sie sind im Menü HKM-Typ bzw. HKM-App. √ Der Regler kann alle Stationen abbilden. Jeder Heizkreis-Typ kann mit jeder Heizkreis- Applikation kombiniert werden. Einstellmöglichkeiten Heizkreis-Typ: • MC41 GF: direkter Heizkreis mit Pumpe von Grundfos •... -
Seite 21: Handbetrieb Für Stellmotor/Pumpe
Offset √ Der Handwerker-Modus ist aktiviert. Sie sind im Menü Offset. √ Diese Funktion dient ausschließlich der Problembehandlung, wenn Sie den PAW-Kunden- service kontaktiert haben. In diesem Menü können Sie Messungenauigkeiten der Sensoren permanent ausgleichen. Einstellbare Werte: • Vorlauf-Temperatur T VL Einstellbereich: -25,0 °C bis +25,0 °C, in Schritten von 0,1 °C... -
Seite 22: Kommunikation
7.12 Kommunikation Sie haben das optional erhältliche Kommunikationsset installiert. √ Der Handwerker-Modus ist aktiviert. √ Sie sind im Menü Kommunikation. √ In diesem Menü können Sie den Mini-PC des Kommunikationssets ansteuern. Lesen Sie vor Nutzung dieser Funktion zwingend den Systemstatus „Modbus“ aus (siehe Kapitel 8.2 Statusmeldungen). -
Seite 23: Updatestatus
7.13 Updatestatus Zeigt den Downloadfortschritt des Updates an. Nach dem Download wird das Update eingespielt und der Drehknopf leuchtet orange. In dieser Zeit ist keine Bedienung möglich. Hinweis Trennen Sie den Regler während eines Updates unter keinen Umständen von der Strom- versorgung! 7.14 Seriennummer... -
Seite 24: Fehlerbehebung
Komponenten. • Die nachstehenden Hinweise zur Fehlereingrenzung weisen auf die häufigsten Fehler- ursachen hin. • Senden Sie den Regler erst ein, nachdem Sie mit den PAW-Kundenservice kontaktiert haben. LED Statusanzeige Die Farbe des Drehknopfes zeigt den Status des Heizkreises an. Beachten Sie für die Fehlersuche die folgende Tabelle. -
Seite 25: Statusmeldungen
Statusmeldungen Wenn der Drehknopf rot blinkt, zeigt der Systemstatus mögliche Fehler an. Drehen Sie im Menü Systemstatus den Drehknopf, um zu den Statusmeldungen zu den verschiedenen Komponenten zu gelangen. Anzeige: Die erste Zeile beschreibt die angeschlossene Komponente. Die zweite Zeile beschreibt den Zustand: •... -
Seite 26: Pumpe
Pumpe Die Pumpe ist ab Werk korrekt eingestellt. Bei Ausfall der Regelung (fehlendes PWM- Signal) läuft die Pumpe mit Maximaldrehzahl. Um eine einwandfreie Funktion des Heiz- kreises zu gewährleisten, muss die Pumpe wie folgt eingestellt sein: • Profil PWM A (Heizung) • Auf dem Pumpendisplay muss der folgende Code erscheinen. Der Code kann durch kurzes Drücken des Drucktasters überprüft werden. -
Seite 27: Technische Daten
Technische Daten Ein-/Ausgänge Anschluss X1 1 x Stetigmischer „NR24-SR-318“ U(-,+) = 24 V dc, Imax = 250 mA U(-,Y) = 0-10 V, Imax = 2 mA U(-,U) = 0-10 V, >40 kOhm Anschluss X2 1 x Ansteuerung Pumpe Imax= 10 mA PWM: 1 kHz, 10 V Analog: 0-10 V Anschluss X3... -
Seite 28: Urheberrecht
Das Urheberrecht sowie alle gegenwärtigen und zukünftigen gewerbliche Schutzrechte an der MCom Software bzw. an deren technischen Inhalt liegt ausschließlich bei der PAW GmbH & Co. KG. Es ist nicht gestattet, die Software zu kopieren, zu ändern, zu dekompilieren, zu disassemblieren, zu entschlüsseln, von der Software abgeleitete Werke zu erstellen,...
