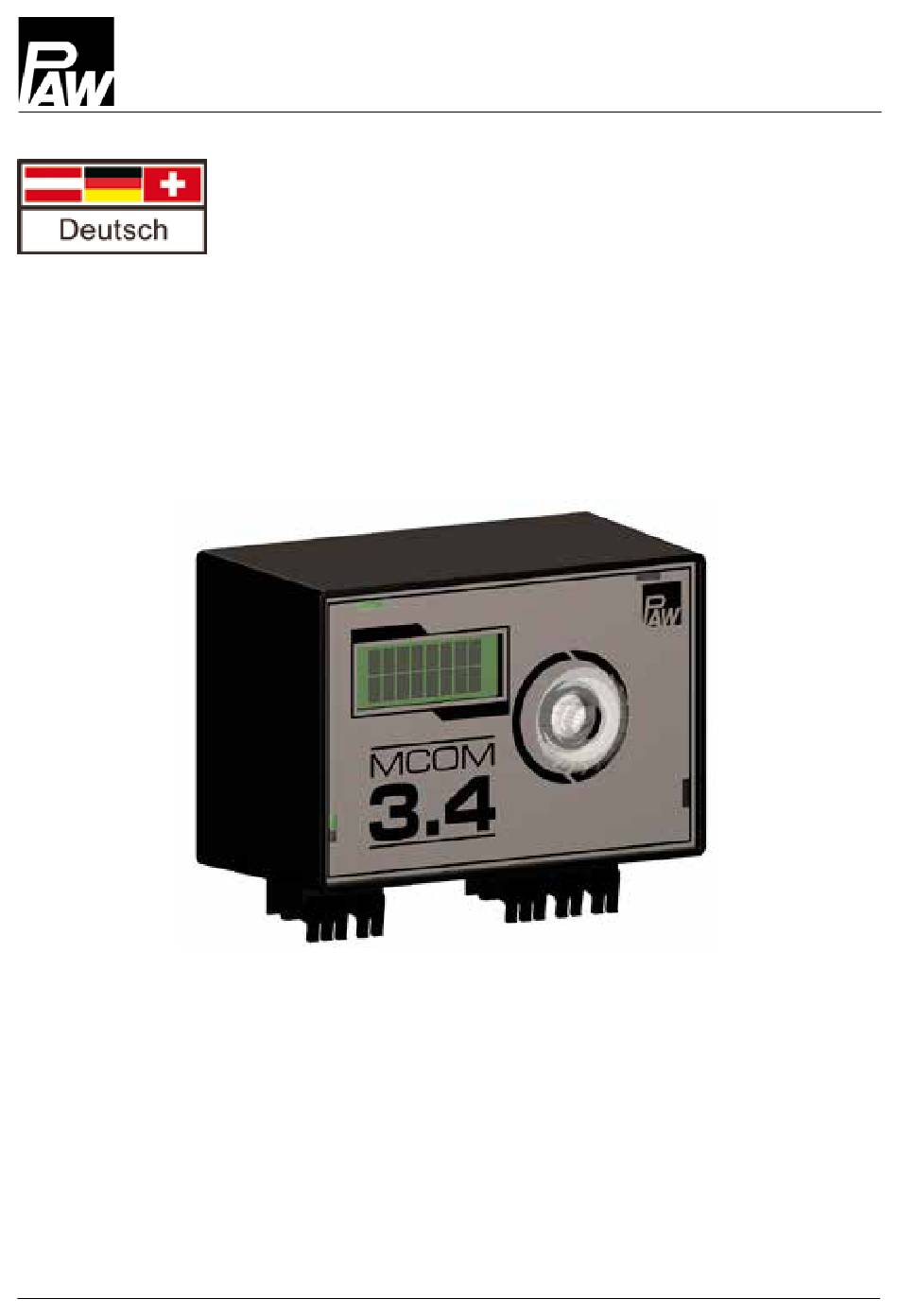

- Seite 1 PAW GmbH & Co. KG Böcklerstr. 11, D-31789 Hameln Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98 E-Mail: info@paw.eu, Web: www.paw.eu Inbetriebnahme- und Bedienungsanleitung Regler MCom 99B1398703-mub-de - V08 2018/06...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeine Sicherheitshinweise ......3 Allgemeines..............4 Zu dieser Anleitung ............. 4 Bestimmungsgemäßer Gebrauch ......4 CE-Erklärung .............. 4 Sicherheitshinweise ..........5 Produktbeschreibung ..........6 Installation, Wartung ..........7 Wartung ..............7 Demontage und Entsorgung ........7 Bedienung ..............8 Aufbau ................ 8 Bedientasten .............. 8 Inbetriebnahme ............9 Übersicht Ein- und Ausgänge ........ -
Seite 3: Allgemeine Sicherheitshinweise
Es sei denn, sie wurden durch eine Person, die für ihre Sicherheit verantwortlich ist, in die Benutzung des Geräts unterwiesen und anfänglich beaufsichtigt. Artikelnummer 99B1398703-mub-de - Version V08 - Stand 2018/06 Original-Anleitung Printed in Germany - Copyright by PAW GmbH & Co. KG Änderungen aufgrund technischer Verbesserungen vorbehalten! 2018/06 99B1398703-mub-de - V08... -
Seite 4: Allgemeines
Der Regler MCom ist ein elektronisches Fühler-Regel- und -Steuergerät zum Einstellen und Abgleichen von Heizungsanlagen. Der wartungsfreie Regler ist für den Hausgebrauch spezifiziert und darf nur in PAW-Heizkreisen des Typs HeatBloC MC ein- oder angebaut werden. Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit dem Regler. Vorsicht Personen- und Sachschaden! Das Gerät ist als Betriebsregel- und -steuergerät konzipiert, eine Anwendung in sicher- heitsrelevanten Systemen ist nicht gestattet. -
Seite 5: Sicherheitshinweise
Werden in den örtlich geltenden Vorschriften Trennvorrichtungen für festverlegte elektrische Installationen vorgeschrieben, so sind diese mindestens in die 230-V-Anschlussleitungen der Pumpen zu integrieren. • Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit dem Regler. • Beschädigte Leitungen müssen durch originale Anschlussleitungen ersetzt werden. 2018/06... -
Seite 6: Produktbeschreibung
Produktbeschreibung Der Regler regelt die Pumpendrehzahl so, dass ein einstellbarer Differenzdruck zwischen Vor- und Rücklauf eingehalten wird. Der Verteilerabgleich ist dadurch auch bei differenz- druckbehafteten Verteilern (ohne hydraulische Weiche) gewährleistet. Der Verteilerabgleich ermöglicht: • eine niedrige Rücklauftemperatur • einen stromsparenden Betrieb der Pumpen • die Versorgungssicherheit ohne Überdruck an den Thermostatventilen (verhindert Pfeifgeräusche). -
Seite 7: Installation, Wartung
Demontage und Entsorgung Gefahr Lebensgefahr durch Stromschlag! • Das Gehäuse des Steckernetzteils darf nicht geöffnet werden. Es muss durch PAW-Zubehör ersetzt werden. Die elektrischen und elektronischen Komponenten der Anlage entsprechend der Elektro- und Elektronik-Altgeräte-Richtlinie entsorgen. Für Rückfragen stehen die zuständigen lokalen Behörden zur Verfügung. 2018/06 99B1398703-mub-de - V08... -

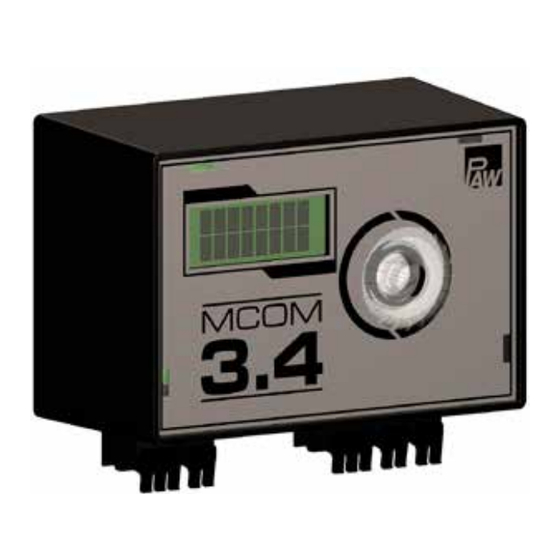

Seite 8: Bedienung
Bedienung Dieser Abschnitt enthält allgemeine Informationen zur Bedienung des Reglers. Aufbau Nr. Element Anzeige Drehknopf Vorderansicht des Reglers Bedientasten Die Bedienung über den Drehknopf wie folgt: nach rechts drehen • blättert im Menü nach unten • erhöht einen Einstellwert um 1 Stufe nach links drehen •... -
Seite 9: Inbetriebnahme
Übersicht Ein- und Ausgänge X6.1 X6.2 Beschriftung Beschreibung Nur bei MC43 und MC46 belegt: PAW-Stellmotor Typ NR24-SR-318 -,+ = 24 V dc, Imax = 250 mA Y = 0-10 V, Imax = 2 mA U = 0-10 V, >40 kOhm ↓, -: Ansteuerung der Pumpe -, ↑: Rücksignal der Pumpe... -
Seite 10: Anschluss Und Einstellungen
Anschluss und Einstellungen Hinweis Vorzugsweise stecken Sie das Netzteil des optionalen Kommunikationssets noch nicht in die Steckdose. Warten Sie hiermit, bis Sie alle Regler eingestellt haben. Sie ersparen sich dadurch ein zusätzliches Scannen des Modbus. 1. Schließen Sie die Sensoren gemäß Hydraulikanleitung der Heizkreise an (siehe S. 12/13). 2. - Seite 11 4. Stellen Sie im Menü Grundeinstellungen das Datum und die Uhrzeit an den Reglern ein. Wenn Sie über das optionale Kommunikationsset verfügen, so reicht es aus, diese Einstellungen am Heizkreis mit der Nummer 1 einzustellen. Die Uhrzeit wird vom Mini-PC des Kommunikationssets automatisch innerhalb von 5 Minuten an alle anderen Regler weiter gegeben.
- Seite 12 Beispielhaftes Anschlussschema 1: automatischer, dynamischer Verteilerabgleich HeatBloC HeatBloC HeatBloC MC41 MC42 MC43 Δp Δp Δp 230 V 230 V 230 V Kessel- regelung Optionales MCom Kommunikationsset Heizkreis-Typ MC41 MC42 MC43 Heizkreis-Anwendung Speicherbeladung Radiatorheizung Flächenheizung Heizkreis-Nummer 99B1398703-mub-de - V08 2018/06...
- Seite 13 Beispielhaftes Anschlussschema 2: Rücklauf-Hochhaltung HeatBloC MC46 Δp Heizkreis-Typ MC46 Heizkreis-Anwendung RL-Hochhaltung Heizkreis-Nummer Beispielhaftes Anschlussschema 3: Abgleich ohne Verteiler HeatBloC HeatBloC MC45 MC42 Δp Δp Heizkreis-Typ MC45 MC42 Heizkreis-Anwendung Flächenheizung Radiatorheizung Heizkreis-Nummer 2018/06 99B1398703-mub-de - V08...
-
Seite 14: Funktionstest
Funktionstest 1. Prüfen Sie, ob alle Sensoren, Pumpen und Ventile angeschlossen sind. 2. Prüfen Sie, ob die Anlagenparameter zu den verwendeten Komponenten passen. Beachten Sie dazu Kapitel 7 Einstellmenü. – richtiger Heizkreis-Typ (HKM-Typ) – richtige Heizkreis-Anwendung (HKM-App: Speicherbeladung, Radiatorheizung, Flächenheizung, RL-Hochhaltung, Drehzahl konstant) Achtung Sachschaden! Das Einstellen von ungeeigneten Parametern kann zu Funktionsstörungen und Schäden... -
Seite 15: Einstellmenü
Einstellmenü In Kapitel 7.1 folgt eine Übersicht des Menüsystems. Ab Kapitel 7.2 werden die einzelnen Menüpunkte detailliert beschrieben. Übersicht Parameter Die nachstehende Übersicht zeigt die Struktur des Einstellmenüs. Bestimmte Menüpunkte werden ausgeblendet, wenn durch die gewählten Einstellungen keine Werte einstellbar sind. Anzeige Werks- Änderung... - Seite 16 Anzeige Werks- Änderung einstellung Modbus wibutler Zurück Kommunikation PC ausschalten PC Neustart Modbus scannen FW neu install. Powerline Zurück WLAN Name MCom Kanal Passwort resetten Zurück Zurück Sollwerte Δp 0-600 mbar abhängig von HKM-App 0-100 % 50 % Temperatur abhängig von 5-99 °C HKM-App Zurück...
- Seite 17 Anzeige Werks- Änderung einstellung Automatik Handbetrieb Zurück Licht Automatik Automatik Immer an Immer aus Zurück Helligkeit Kontrast Modus MCom MCom wibutler Zurück Zurück Bedienercode 0000 9856 0000 HKM-Typ MC41 MC42 MC43 MC44 MC45 MC46 Zurück HKM-App Speicherbeladung Radiatorheizung Flächenheizung RL-Hochhaltung Drehzahl konstant Zurück Pumpe...
- Seite 18 Anzeige Werks- Änderung einstellung Mischer Intern Extern Zurück Richtung Rechts Links Zurück HK-Nr. 0-247 Auto/Hand Mischer Automatik Automatik Handbetrieb Zurück Mischer % Pumpe Automatik Automatik Handbetrieb Zurück Pumpe PWM / analog Pumpe % Zurück Offset T VL T RL Δp Zurück Updatestatus Version...
-
Seite 19: Kurzübersicht Aktueller Ausregelungszustand
Kurzübersicht aktueller Ausregelungszustand Gibt eine kurze Übersicht zum aktuellen Ausregelungszustand in Abhängigkeit der Sollwerte zu Druck, PWM-Ansteuerung und Mischeransteuerung. 7.2.1 Ausregelungszustand Solldruck bzw. PWM-Ansteuerung Die Anzeige wechselt automatisch. Beispiel: M C 4 3 1 5 0 m b a r <... -
Seite 20: Ausregelungszustand Sollwert Mischeransteuerung
7.2.2 Ausregelungszustand Sollwert Mischeransteuerung Sie haben im Menü Mischer > Intern ausgewählt (nur bei MC43 und MC46). √ Beispiel: M C 4 3 3 0 C < > 1. Zeile: Angabe des HKM-Typs (hier: MC43) und des Sollwerts der Mischeransteuerung in °C (hier: 30 °C). -
Seite 21: Systemstatus
Systemstatus Zeigt die verschiedenen Zustände des Systems an. Zum Auslesen der Statusmeldung beachten Sie Kapitel 8.2 Statusmeldungen. 7.5.1 Anzeige Sollwert Pumpenansteuerung Sie sind im Menü √ Zeigt den Sollwert der Pumpenansteuerung und den Istwert des Pumpenrücksignals an. Im Untermenü werden die erfassten Minimal- und Maximalwerte des Pumpenrücksignals angezeigt. -
Seite 22: Kommunikation
Kommunikation Sie haben das optional erhältliche Kommunikationsset installiert. √ Sie sind im Menü Kommunikation. √ Hinweis Die Verbindungsdaten finden Sie in der Anleitung des Kommunikationssets. In diesem Menü können Sie den Mini-PC des Kommunikationssets ansteuern. Lesen Sie vor Nutzung dieser Funktion zwingend den Systemstatus „Modbus“ aus (siehe Kapitel 8.2 Statusmeldungen). Der Systemstatus für „Modbus“ muss „OK“ anzeigen, damit der Regler den Mini-PC des Kommunikationsset ansteuern kann. - Seite 23 Powerline: Mit dem Powerline-Adapter (Art. Nr. 1398736) ist es möglich, die MCom App im ganzen Haus zu benutzen. Dies ist z.B. bei dem MCom-unterstützen Heizkörperabgleich notwen- dig. Bei eingeschalteter Powerline-Funktion wird das WLAN im Regler MCom und im Kommunikationsset deaktiviert. LAN: Durch Betätigung des Bedienknopfes wird die LAN IP des Kommunikationssets angezeigt, wenn es per LAN-Kabel an einen Router angeschlossen ist.
-
Seite 24: Wlan-Passwort Zurücksetzen
Hinweis Der Systemstatus für „Modbus“ muss „OK“ (Menü: Systemstatus > Modbus) anzeigen, um die WLAN-Einstellungen des Kommunikatiosnsets zu ändern. Zeigt der Systemstatus des Reglers MCom einen Fehler an, nutzen Sie einen anderen Regler MCom mit System- status „OK“, um die Änderung vorzunehmen. 7.6.3 WLAN-Passwort zurücksetzen Sie sind im Menü... -
Seite 25: Grundeinstellungen Ändern
Grundeinstellungen ändern Sie sind im Menü Grundeinst. √ Anpassung der folgenden Parameter: • Sprache • Datum • Zeit • Sommer-/Winterzeit • Licht • Helligkeit • Kontrast • Modus MCom / wibutler 7.8.1 Sprache einstellen Sie sind im Menü Grundeinst. > Sprache √... -
Seite 26: Zeit Einstellen
7.8.3 Zeit einstellen Sie sind im Menü Grundeinst. > Zeit √ 1. Drehknopf drücken. Die Auswahl erscheint im Format hh:mm:ss. Die Stunde blinkt. 2. Drehknopf drehen, um die Stunde einzustellen. 3. Drehknopf drücken, um die Stunde zu bestätigen. 4. Die Minute blinkt. 5. -
Seite 27: Helligkeit Einstellen
7.8.6 Helligkeit einstellen Sie sind im Menü Grundeinst. > Helligk. √ 1. Drehknopf drücken. Die Auswahl erscheint. 2. Drehknopf drehen, um die Einstellung zu wählen. 3. Drehknopf drücken, um die Einstellung zu bestätigen. Bitte beachten Sie: Je größer der eingestellte Wert der Helligkeit ist, desto höher ist der Energieverbrauch. -
Seite 28: Heizkreis-Typ Und Heizkreis-Applikation Einstellen
7.10 Heizkreis-Typ und Heizkreis-Applikation einstellen Der Handwerker-Modus ist aktiviert. √ Sie sind im Menü HKM-Typ bzw. HKM-App. √ Jeder Heizkreis-Typ kann mit jeder Heizkreis-Applikation kombiniert werden. Einstellmöglichkeiten Heizkreis-Typ: Heizkreis-Typ Beschreibung (HKM-Typ) MC41 direkter Heizkreis MC42 gemischter Heizkreis; 3-Wege-Mischer; der Stellmotor wird von der Kesselregelung gesteuert MC43 gemischter Heizkreis;... -
Seite 29: Pumpe Einstellen
7.11 Pumpe einstellen Der Handwerker-Modus ist aktiviert. √ Sie sind im Menü Pumpe. √ In diesem Menü können Sie die im Heizkreis verbaute Pumpe einstellen. Einstellmöglichkeiten: • Grundfos UPM3 Hybrid • Wilo-Yonos PARA RSTG • Grundfos Magna3 • Grundfos UPMXL 7.12 Mischer einstellen Der Handwerker-Modus ist aktiviert. -
Seite 30: Handbetrieb Für Stellmotor/Pumpe
Der Handwerker-Modus ist aktiviert. √ Sie sind im Menü Offset. √ Diese Funktion dient ausschließlich der Problembehandlung, wenn Sie den PAW-Kundenservice kontaktiert haben. In diesem Menü können Sie die Messwerte der Sensoren um einen festen Wert verändern. Einstellbare Werte: • Vorlauf-Temperatur T VL Einstellbereich: -25,0 °C bis +25,0 °C, in Schritten von 0,1 °C... -
Seite 31: Version
7.17 Version Zeigt die Software-Version an, z. B. Version 1.26.000. Im Untermenü wird die Erstellzeit und das Erstelldatum der Software angezeigt. 7.18 Seriennummer Sie sind im Menü MCom S/N. √ Zeigt die Seriennummer des Reglers MCom an. Beispiel: Anzeige der Seriennummer „C000001234“: C0000 ----- 01234... -
Seite 32: Statusmeldungen Und Fehlerbehebung
Komponenten. • Die nachstehenden Hinweise zur Fehlereingrenzung weisen auf die häufigsten Fehlerursachen hin. • Senden Sie den Regler erst ein, nachdem Sie mit den PAW-Kundenservice kontaktiert haben. LED Statusanzeige Die Farbe des Drehknopfes zeigt den Status des Heizkreises an. Beachten Sie für die Fehlersuche die folgende Tabelle. - Seite 33 Komponente Fehler Beschreibung Lösung Blockier- kein Fehler Die Funktion Blockier- In dieser Zeit ist keine Bedienung schutz schutz wird einmal täglich des Reglers möglich. automatisch ausgeführt und Warten, bis der Blockierschutz dauert einige Minuten. beendet ist. Beachten Sie dazu auch Kapitel 8.3 Blockierschutz.
- Seite 34 Komponente Fehler Beschreibung Lösung MCom No Clock Hardwarefehler Den Hersteller kontaktieren. Hardwarefehler Den Hersteller kontaktieren. Modbus No Comm. Keine Kommunikation über Wenn das Kommunikationsset nicht Modbus. installiert ist, liegt kein Fehler vor. Der Drehknopf leuchtet grün. Wenn das Kommunikationsset installiert ist: •...
-
Seite 35: Blockierschutz
Blockierschutz Die Funktion Blockierschutz wird einmal täglich automatisch ausgeführt und dauert einige Minuten. Der Regler mit der Heizkreis-Nummer 1 startet die Funktion Blockierschutz um 12:05. Die restlichen Regler starten in der Reihenfolge ihrer Heizkreis-IDs jeweils um 5 Minuten versetzt. Reihenfolge: = 0 % = zufahren (140 s) = 100 %... -
Seite 36: Mischerregelung
8.5.1 Mischerregelung Sie haben im Menü Mischer > Intern ausgewählt (Standard bei MC43 und MC46). √ Priorität Beschreibung Auswirkung Heizkörperabgleich ist aktiv • Mischeransteuerung 0% Handbetrieb ist aktiviert • Mischer fährt nicht. • LED leuchtet gelb. wibutler-Berechnung ergibt, • Pumpe wird auf 0 % gefahren und bleibt aus. dass derzeit keine zusätzliche •... -
Seite 37: Pumpe
Pumpe Die Pumpen Wilo-Yonos PARA RSTG, Grundfos UPM3 Hybrid und Grundfos UPMXL sind ab Werk korrekt eingestellt. Die Pumpe Grundfos Magna3 muss vor Ort konfiguriert werden. Bei Ausfall der Regelung (fehlendes Signal) laufen die Pumpen Wilo-Yonos PARA RSTG, Grundfos UPM3 Hybrid und Grundfos UPMXL mit Maximaldrehzahl, die Pumpe Grundfos Magna3 mit Minimaldrehzahl. Um eine einwandfreie Funktion des Heizkreises zu gewährleisten, muss die Pumpe wie folgt eingestellt sein: 8.6.1... - Seite 38 8.6.3 Grundfos Magna3 Die Konfiguration erfolgt über das Pumpendisplay. Beachten Sie die separate Anleitung der Pumpe! I) Regelungsart einstellen Sie sind im Menü Einstellungen. Wählen Sie Regelungsart und bestätigen Sie mit OK. Wählen Sie Konst. Kennl. und bestätigen Sie mit OK. Drücken Sie die Home-Taste, um ins Hauptmenü zurückzukehren. II) Sollwert einstellen Sie sind im Menü...
-
Seite 39: Technische Daten
Technische Daten Ein-/Ausgänge Anschluss X1 1 x Stetigmischer „NR24-SR-318“ -,+ = 24 V dc, Imax = 250 mA Y = 0-10 V, Imax = 2 mA U = 0-10 V, >40 kOhm Anschluss X2 Pumpe: Ansteuerung und Rücksignal Imax = 10 mA PWM: ~10 V Analog: 0-10 V Anschluss X3... -
Seite 40: Urheberrecht
Das Urheberrecht sowie alle gegenwärtigen und zukünftigen gewerbliche Schutzrechte an der MCom Software bzw. an deren technischen Inhalt liegt ausschließlich bei der PAW GmbH & Co. KG. Es ist nicht gestattet, die Software zu kopieren, zu ändern, zu dekompilieren, zu disassemblieren, zu entschlüsseln, von der Software abgeleitete Werke zu erstellen,...
