Installation
Für die Hauptmaße siehe die Skizze S. 14.
Allgemeines
Die Qualität der Installation
Zuverlässigkeit der Ankerwinde. Fast alle Störungen die zutage
treten sind zurückzuführen auf Fehler oder Ungenauigkeiten
während der Installation. Es ist deshalb von äußerster
Wichtigkeit, daß Sie die in dieser Gebrauchsanweisung
genannten Punkte während der Installation vollständig befolgen
und nachprüfen.
Montage

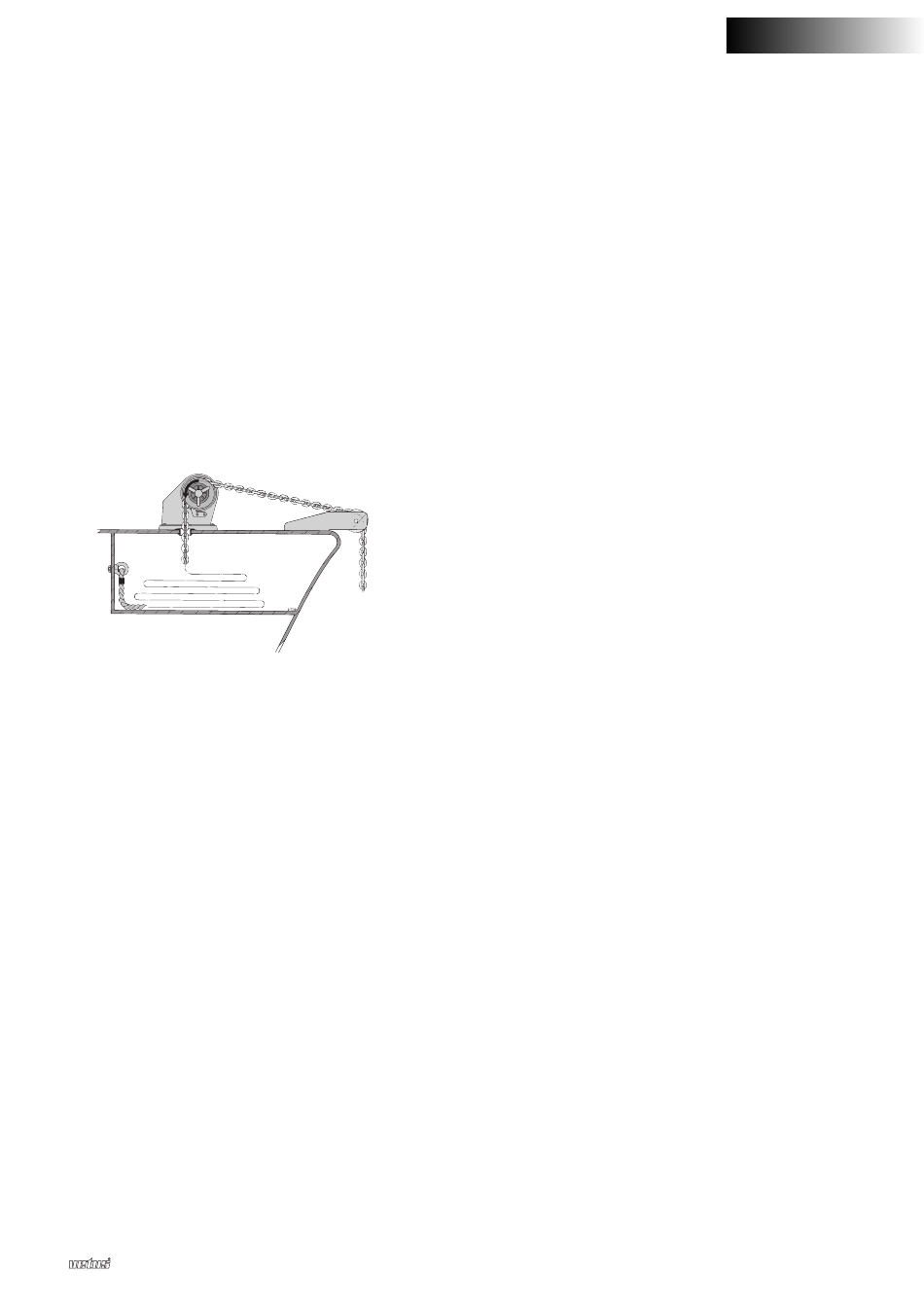

Bei der Wahl des Standorts, an dem die Ankerwinde aufgestellt
wird, muß folgendes berücksichtigt werden:
- Stellen Sie die Winde derart auf, daß während des Einholens
des Ankers die Kettenscheibe (G) die Drehrichtung wie in der
Zeichnung angegeben hat.
- Die Kettenscheibe muß sich in gerader Linie zum
Kettengehäuse oder zum Bugroller befinden.
- Die Kette muß waagerecht, oder tiefer als waagerecht, ins
Kettengehäuse oder zum Bugroller ausrollen.
NB. Der von der Kette umspannte Bogen an der Ketten-
scheibe muß minimal 90˚ sein; auch im Falle einer sich um
ein Scharnier drehenden Ankerrolle.
Stellen Sie eventuell, um den obengenannten Erfordernissen
gerecht zu werden, die Ankerwinde, mittels einer (hölzernen)
Füllplatte erhöht auf.
Auch eine etwaige Rundung des Deckes muß mit einer (hölzer-
nen) Füllplatte ausgefüllt werden.
Zeichnen Sie mit Hilfe der Bohrschablone folgende Löcher vor:
- die Befestigungslöcher der Ankerwinde.
- die Öffnung für die
Kettenbehälter.
Bringen Sie am Spurkranz
Abdichtungsmittel an und montieren Sie die Kettenzuführung
im Deck.
Tragen Sie zwischen der Unterseite der Ankerwinde und dem
Deck ein Dichtungsmittel auf und montieren Sie die Ankerwinde
mit 4 M8 Bolzen, Muttern und Nylonringen.
Es wird empfohlen, die Bolzen mit z.B. Loctite
Molykote © 1000 einzuschmieren.
Bohren sie keine Löcher in das Ankerwindengehäuse, die
schützende (Anosidier)Schicht wird dadurch beschädigt.
Handankerwinde 'Ursus'
ist maßgebend für
Beförderung der Kette
der Kettenzuführung
© Anti Seize oder
Kettenbehälter
Sorgen Sie für einen Kettenbehälter der folgenden Größe.
Leitlinie zur Bestimmung der Kettenbehältermaße:
8 mm Kette : 5 dm
10 mm Kette : 8 dm
Sichern Sie das Ende der Kette im Kettenbehälter.
die

Technische daten

Doppeltwirkender Bedienungsmechanismus
Schmiere : Schmierfett, Agip GRMU/EP 0
Kettenscheibe
Für Kette : 8 mm oder 10 mm, nach DIN 766 kalibriert
Gewicht : 9,5 kg
Außerdem können wir liefern:
Ankerkette
Kode: Artikelumschreibung:
CHAIN08SS Ankerkette 8 mm DIN 766, pro Meter
(rostfreier Stahl)
CHAIN10SS Ankerkette 10 mm DIN 766, pro Meter
(rostfreier Stahl)
CHAIN08.. Ankerkette 8 mm DIN 766
(kalibriert und verzinkt)
CHAIN10.. Ankerkette 10 mm DIN 766
(kalibriert und verzinkt)
Ankerrollen
Kode: Artikelumschreibung:
ASTERIX Ankerrolle Typ Asterix, geeignet für Tau und
Kette bis 8 mm
OBELIX Ankerrolle Typ Obelix, geeignet für Tau und
zum
Kette bis 13 mm
POLLY Ankerrolle Typ Polly, geeignet für Tau und
ein
Kette bis 8 mm
FRANCIS Ankerrolle Typ Francis, geeignet für Tau und
Kette bis 8 mm
ED Ankerrolle Typ Ed, geeignet für Tau und
Kette bis 13 mm
DEUTSCH
3 je 10 m Kette
3 je 10 m Kette
