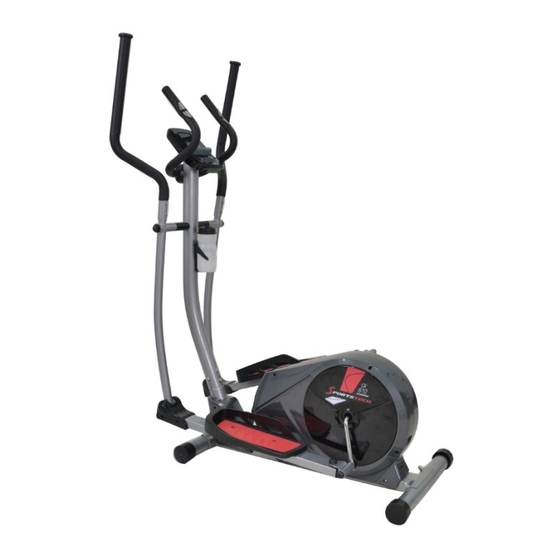

SPORTSTECH cx 610 Benutzerhandbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für SPORTSTECH cx 610
Inhaltszusammenfassung für SPORTSTECH cx 610

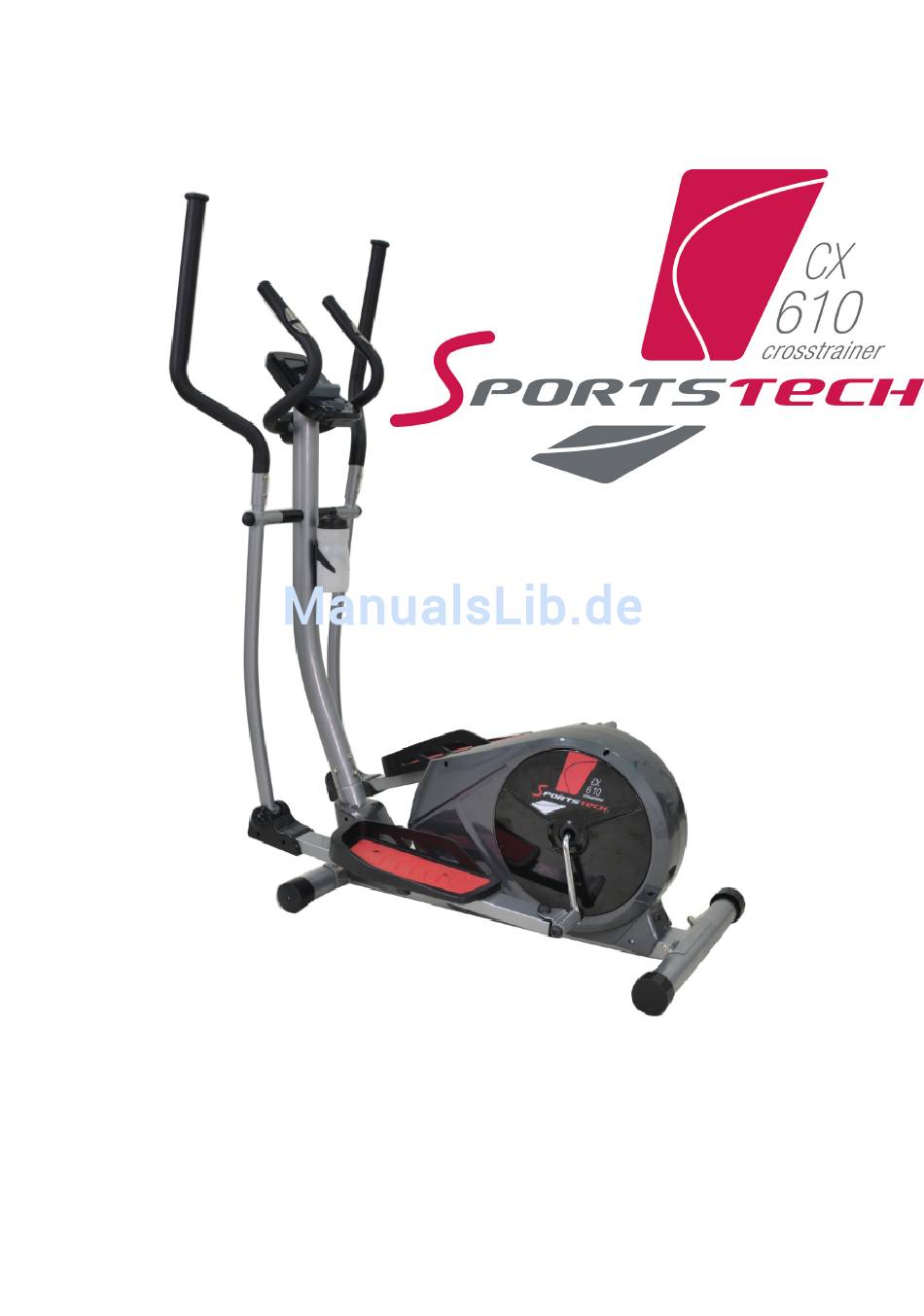

- Seite 1 Benutzerhandbuch Deutsch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Sicherheitshinweise.......... 1 Explosionszeichnung............2 Montagezubehör............... 4 Teileliste................5 Montage/Aufbau............... 7 Trainingstipps..............15 Bedienung................16... -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Bewahren Sie diese Anleitung in der Nähe des Gerätes. 1. Es ist wichtig das gesamte Handbuch vor der Montage und Inbetriebnahme aufmerksam zu lesen. Die Sichere und wirksame Anwendung kann nur dann gegeben sein wenn das Gerät zusammengebaut, gewartet und gepflegt ist. -
Seite 4: Explosionszeichnung
Explosionszeichnung... -
Seite 5: Innere Explosionszeichnung
Innere Explosionszeichnung... -
Seite 6: Montagezubehör
Montagezubehör & Werkzeuge:... -
Seite 7: Teileliste
Teileliste: Beschreibung Beschreibung 31L/R Interface Schwungstange Schaumgriff Φ23 * 3 * 500 M8 * 75 * 13 * S14 Handpuls Griff Hülse Φ14 * Φ8.3 * 59 Mittelgriffleiste Abstandshalter 1 Endkappe ф25 * 16 Unterlegscheibe D8 * Φ16 * 1.5 Unterlegscheibe d6 * Φ12 * 1 Sicherheitsmutter M8 * H7.5 * S13 Schraube ST4 * 19... - Seite 8 Beschreibung Beschreibung Endkappe S18 Leerlauf Rad Ф39 * Ф34 * 24 Einstellendkappe Wellenscheibe d12 * Φ15.5 * 0,3 Hinterer Standfuß Sicherheitsmutter M8 * H7.5 * S13 Endkappe S13 Mutter M8 * H5.5 * S14 Mutter M8 * H16 * S13 Unterlegscheibe D8 * Φ20 * 2 Adapter Zugfeder Φ2.7 * Φ16 * 65 * N8...
- Seite 9 Schritt 1: 1. Montieren Sie das vordere (40) und hintere (63) Stützbein am Hauptrahmen (48) mit Schraube (41), Unterlegscheibe (38) und Mutter (65).
- Seite 10 Schritt 2 ： 1. Verbinden Sie Leitung (28) und Leitung (50). 2. Befestigen Sie das Rohr (30) am Hauptrahmen (48) mit dem Bolzen (37) und Mutter (38).
- Seite 11 Schritt 3 ： a. Montieren Sie die Schwungstange (31L/R) an jeder Schwenkachse (30) und sichern Sie diese mit dem Bolzen (17,) der Feder (8) und der Scheibe (19). b. Verbinden Sie die Lager (58) an den Kurbelachsen des Tretgehäuses (48) mit dem Bolzen (55), der Wellenscheibe (56), dem Federring (59) und der Mutter (60) c.
- Seite 12 Schritt 4 ： Montieren Sie die Pedale (51 L/R) auf jeder Laufstange (44 L/R) mit den Schrauben (47), Unterlegscheiben (35) und den Sicherheitsmuttern (70). -10-...
- Seite 13 Schritt 5： Montieren Sie die Griffstangen (14 L/R) an jeder Schwungstange (31 L/R) mit den Schrauben (21) und Bolzen (22). -11-...
- Seite 14 Schritt 6 ： Montieren Sie die mittlere Haltestange (4) an dem Endstück (30) und befestigen Sie diese mit den Schrauben (9) und Federringen (8). Stecken Sie die Abdeckkappe (10) auf. -12-...
- Seite 15 Schritt 7 ： 1. Verbinden Sie die Konsole (1) mit dem Hauptversorgungskabel (28); 2. Befestigen Sie die Konsole (1) am vorgesehenen Endstück Halter (30) mit den Schrauben (27) und schließen Sie dann den Impulsdraht (12) auf der Rückseite an. 3. Montieren Sie den Wasserflaschenhalter (25) am Endstück (30) mit den Schrauben (29), Unterlegscheiben (26) und klemmen Sie die Wasserflasche (49) ein.
- Seite 16 Schritt 8: 1. Stecken Sie den Stromstecker in das Gerät (Rückseite unten) ein und stellen Sie die Stromversorgung her. 2. Aufbau fertiggestellt. -14-...
-
Seite 17: Trainingstipps
Kurze Trainingstipps Dehnungsübungen Bevor Sie das Laufband benutzen, ist es am besten, 5 bis 10 Minuten zum Aufwärmen Stretching-Übungen durchzuführen. Dehnen vor dem Training wird hilft die Flexibilität zu verbessern und das Verletzungsrisiko zu mindern 1、 Abwärts Strecken Der Körper beugt sich langsam, so dass der Rücken und die Schultern entspannten, versuchen Sie mit den Händen die Zehen zu berühren. -
Seite 18: Das Bedienteil
Das Bedienteil: Display Funktionen: Symbol Beschreibung ZEIT Verstrichene Zeit seit begin des Trainings. Von 0:00 bis 99:59 GESCHWINDIGKEIT Geschwindigkeit während des Trainings. Von 0.0 bis 99.9 STRECKE Zurückgelegte Strecke seit begin des Trainings. Von 0.0 bis 99.9 KALORIEN* Verbrante Kalorien seit begin des Trainings. Von 0 bis 999 PULS Puls Geschwindigkeit während des Trainings. -
Seite 19: Bedienung
Die Bedienung: Einschalten: Stellen Sie die Spannungsversorgung her, das Bedienelement schaltet sich mit einem Piepen ein und alle funktionen am Display werden für 2 Sekunden angezeigt (Abbildung 1). Nun wird die Laufleistung und ein „E“ für 1 Sekunde angezeigt. Nachdem der Startvorgang beendet ist wird auf dem Display das Hauptmenü... - Seite 20 Beginner Modus: 1. Nutzen Sie das Drehrad um um den BEGINNER Modus zu wählen, bestätigen Sie die Auswahl mit ENTER. (Abbildung 4) 2. Im Beginner Modus haben Sie 4 Programme zur Auswahl. Mit dem Drehrad können Sie zwischen Beginner 1 bis Beginner 4 wählen, mit Enter wählen Sie das Programm.
- Seite 21 Sporty Modus: 1. Nutzen sie das Drehrad und wählen Sie SPORTY aus, bestätigen Sie mit Enter (Abbildung 8). 2. Im SPORTY Modus stehen Ihnen 4 Trainingstypen zur Verfügung, mit dem Drehrad können Sie zwischen diesen wählen. Mit Enter bestätigen Sie das Programm. (Abbildung 9) 3.
- Seite 22 Watt Modus: 1. Wählen Sie mit dem Drehrad den „WATT“ Modus (Abbildung 13) aus und bestätigen Sie mit Enter. 2. Der Standartwert liegt bei 120 und Blinkt. Sie können den Wert mit dem Drehrad ändern (Abbildung 14), Sie können mit Enter bestätigen. 3.
- Seite 23 Abschalten: Nach dem Training halten Sie weiterhin die Handgriffe fest, rücken Sie auf die Recovery Taste. Alle angezeigten Funktionen werden gestoppt und es wird „TIME“ angezeigt. Es startet ein Countdown von 00:60 und läuft runter auf 00:00. Das Display zeigt Ihnen nun Ihren Status codiert an.
-
Seite 24: Kompatible Fitness Apps
Klicken Sie auf die "Connection" Taste oben links auf dem Bildschirm, anschließend auf "Bluetooth" und wählen Sie Ihr Gerät mit der Bezeichnung "iConsole+" aus. Kinomap: Wählen Sie unter der Geräteauswahl "Trainingsbike" die Marke "Sportstech" aus. Tippen Sie anschließend auf Ihr jeweiliges Modell und klicken Sie auf "Bluetooth Smart 4.0". - Seite 25 Europäische Entsorgungsrichtlinie 2002/96/EG Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll. Entsorgen Sie das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb. Beachten Sie hierbei die aktuell geltenden Vorschriften. Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit.
