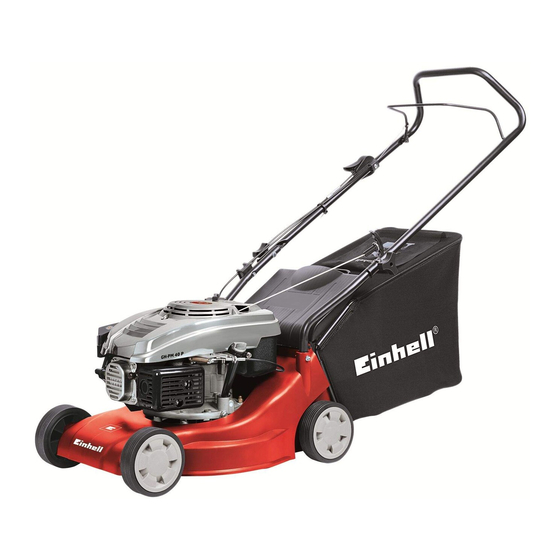

EINHELL GH-PM 40 P Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Rasenmäher
  5. GH-PM 40 P
  6. Betriebsanleitung

EINHELL GH-PM 40 P Betriebsanleitung

Vorschau ausblenden Andere Handbücher für GH-PM 40 P:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Anleitung_GH_PM_40_P_SPK1__ 26.06.13 08:45 Seite 1
Originalbetriebsanleitung
Benzin-Rasenmäher
Assembly and Operating Instructions
Petrol Lawn Mower
Instructions de montage et mode dʼemploi
Tondeuse à gazon à essence
Istruzioni per il montaggio e lʼuso
Tosaerba a benzina
Monterings- och bruksanvisning
Bensindriven gräsklippare
Upute za montažu i uporabu
B
benzinske kosilice za travu
f
Návod k montáži a obsluze
j
Benzinová sekačka na trávu
Návod na montáž a obsluhu
W
benzínovej kosačky
Art.-Nr.: 34.010.13
GH-PM
I.-Nr.: 11013
40 P
