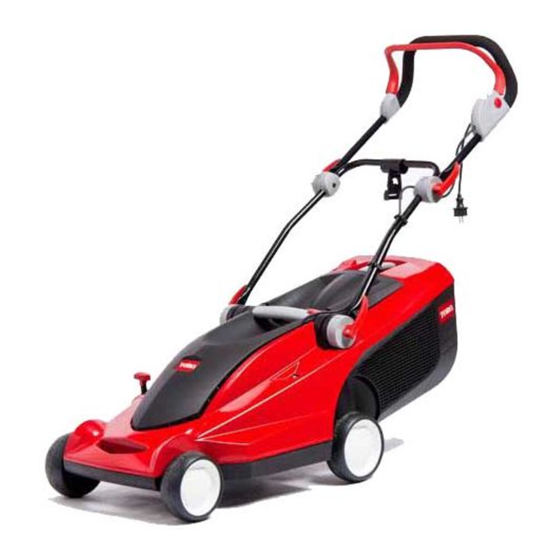

Eurocycler™ 34cm and 41cm Electric Lawn
Mowers
Model No. 21080-Serial No. 270A00001 and Up
Model No. 21081-Serial No. 270B00001 and Up
Model No. 21082-Serial No. 270C00001 and Up
Model No. 21090-Serial No. 270D00001 and Up
Model No. 21091-Serial No. 270E00001 and Up
Model No. 21092-Serial No. 270F00001 and Up
Contents
Introduction.............................................................. 1
Safety ........................................................................ 1
Safe Operating Practices .................................... 1
Sound Pressure.................................................. 2
Sound Power ..................................................... 2
Vibration, Hand/arm ........................................ 2
......................................................................... 2
(WEEE)........................................................ 3
Safety and Instructional Decals .......................... 3
Setup......................................................................... 3
1.Unfolding the Handle ..................................... 3
2.Assembling the Grass Box .............................. 4
Product Overview ..................................................... 5
Specifications .................................................... 5
Operation.................................................................. 6
Securing the Extension Cord ............................. 6
Planning Your Mowing Pattern .......................... 6
Starting the Motor ............................................. 6
Stopping the Motor ........................................... 7
Adjusting the Height-of-Cut .............................. 7
Bagging the Clippings........................................ 7
Mowing Tips ..................................................... 8
Maintenance.............................................................. 9
Double-insulated Appliances ............................. 9
Cleaning the Mower Housing............................. 9
Servicing the Blade ............................................ 9
System......................................................... 10
Storage.................................................................... 10
Troubleshooting...................................................... 11
Introduction
This lawn mower has been designed for private use
on residential property only. It is not to be used for
commercial purposes on public property.
Thank you for choosing a Toro electric mower for
residential use. Read this manual carefully to learn
how to operate and maintain your mower properly.
© 2007-The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
The information in this manual can help you and
others avoid injury and product damage. Although
Toro designs and produces safe products, you are
responsible for operating the product properly and
safely.
Regulations on the operation of mowers vary from
one area to another. Consult with local authorities
for regulations and restrictions regarding permitted
mowing times in your area.
Safety
Read and understand the contents of this manual
before starting the motor.
This is the safety alert symbol. It is used to alert
you to potential personal injury hazards. Obey all
safety messages that follow this symbol to avoid
possible injury or death.
Improperly using or maintaining this lawn
mower could result in injury or death. To reduce
this potential, comply with the following safety
instructions.
To reduce the risk of fire, electric shock, and
personal injury when using this electric lawn
mower, always follow these safety instructions.
The following safety information has been adapted
from European Standard EN 836:1997 and CEI/IEC
60335-77:2001.
Safe Operating Practices
General Information
• Read the instructions carefully. Be familiar with the
controls and the proper use of the equipment.
Register at www.Toro.com.
Form No. 3358-357 Rev B
Operator's Manual
Original Instructions (EN)
Printed in Hungary
All Rights Reserved
