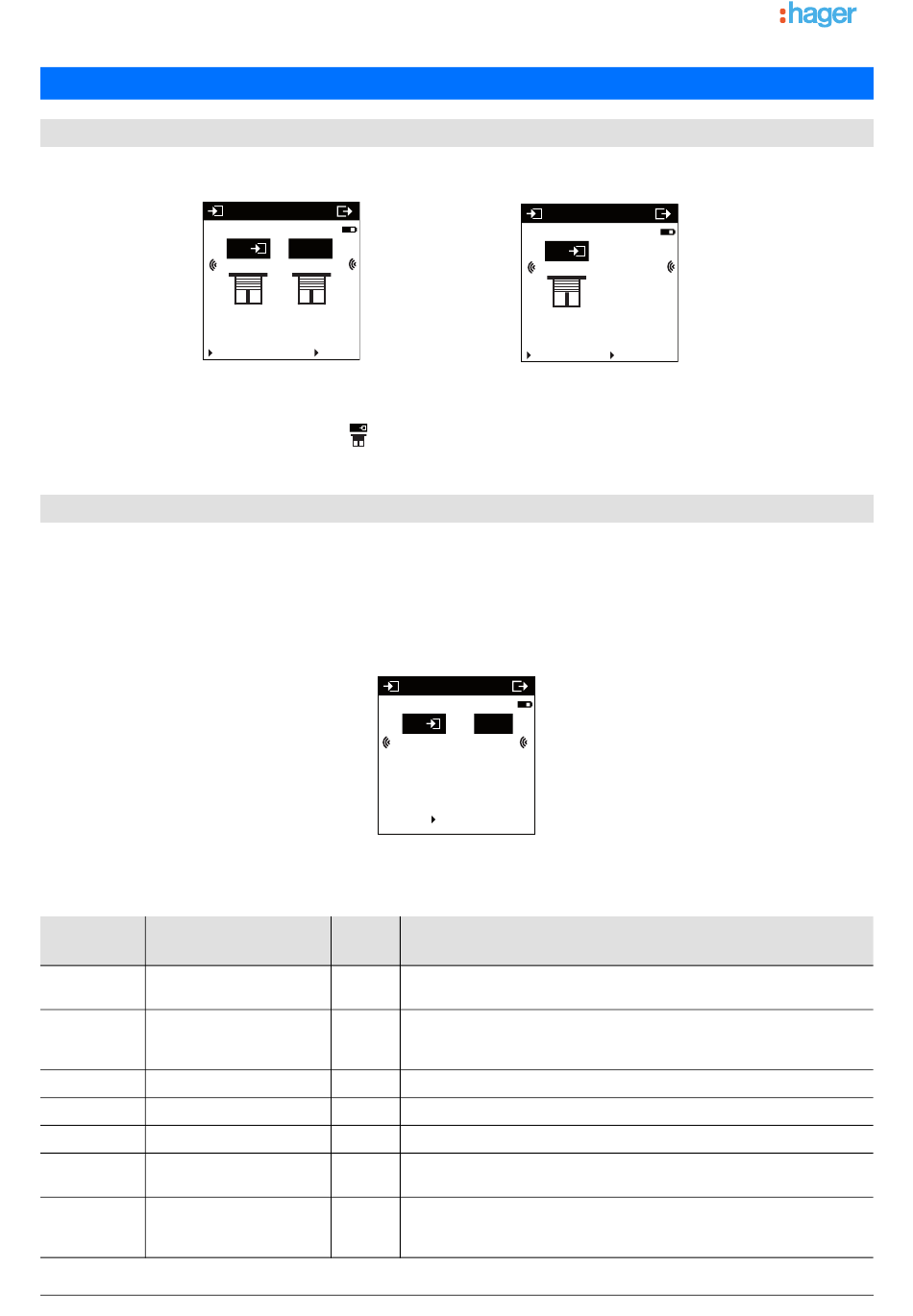

3. Modus ''+ Info'' und ''Expert'' des TX100

3.1 Modus + Info

Der Modus +Info ist in den Betriebsarten Prog und Visu des TX100 verfügbar. Dieser Anzeigemodus bleibt für die Produkte der
Installation bis zu seiner Deaktivierung aktiv.
Der Modus +Info ermöglicht das Verbinden der Zustandsanzeige eines Ausgangs mit einem Anzeigegerät:
Raumtemperaturregler, Ausgang vom Typ LED, etc.
Die Zustandsanzeige sendet den tatsächlichen Zustand des Ausgangs bei jedem Zustandswechsel an das Netz.
Die Zustandsanzeige ist erkennbar am Symbol
Die Zustandsanzeige wird auf der linken Seite des TX100 Bildschirms mit der gleichen Nummer, wie der Eingang, zur Liste der
Eingänge gefügt.

3.2 Expertenmodus

■
Allgemeines
Der Expertenmodus dient dazu:
• KNX-Produkte in die Installation einzubinden, die nicht durch ETS konfigurierbar sind (Anzeigegerät, Internet-Gateway,
Domovea),
• Spezifische, nicht in dem Standard-Konfigurationsmodus verfügbare Verbindungen herzustellen.
Im Expertenmodus werden die Funktionen mittels der im Konfigurationsmodus ETS verwendeten Kommunikationsobjekten
dargestellt. Die Objekte erscheinen in einer Liste unter den Nummern der Eingänge und der Ausgänge.
Mit dem Expertenmodus können Verbindungen zwischen Objekten mit demselben Format durch Zuweisung der gleichen
Gruppenadresse hergestellt werden.
■
Liste der verfügbaren Objekte
Bezeichnung
Funktion
TX100
UpDown AUF / AB
StepStop Lamellenwinkel / Stopp
Forced Zwangssteuerung
WindAlm Wind-Alarm
RainAlm Regen-Alarm
Scene Szene
Ausgangs-
IUpDown
Zustandsanzeige
TRB221 / TRB221A / TRE221
Prog
1 1 1
Auto +Info Num
.
Format
1 Bit
1 Bit
2 Bit
1 Bit
1 Bit
1 Byte
1 Byte
1
Auto +Info
Prog Experte
1 11
UpDown UpDown
StepSto StepSto
Forced Forced
WindAlm WindAlm
AUF AB
Standard
Das Objekt UpDown ermöglicht das Umschalten des Ausgangs für das
Hoch- oder Herunterfahren eines Rollladens oder einer Jalousie.
Das Objekt Stop ermöglicht das Umschalten des Ausgangs für ein
Verstellen der Lammellen einer Jalousie oder das Anhalten einer AUF- oder
einer AB-Bewegung.
Das Objekt Forced ermöglicht die Zwangssteuerung eines Ausgangs.
Das Objekt WindAlm ermöglicht die Aktivierung des Windalarms.
Das objekt RainAlm ermöglicht die Aktivierung des Regenalarms.
Das Objekt Scene ermöglicht die Aktivierugn oder die Speicherung einer
Szene.
Das Objekt IUpDown ermöglicht das Senden des Ausgangszustands:
Position des Rollladens oder der Jalousie sowie aktueller Funktionsmodus
des Ausgangs (Alarm, Zwangssteuerung, Zustand blockieren, Normal).
9
Prog
Ausgänge
Beschreibung
6T 8049-01b
