Verknüpfungsgerät
Vorschau ausblenden Andere Handbücher für Tebis TX100:

Werbung

Bestellnummer
WYJ42xQ
WYJ43xQ
WUJ42
WUC18
WYJ42xQ / WYJ43xQ
Verknüpfungsgerät Tebis TX100
Produkteingang / Ausgang Rollladen / Ausgang Funk quicklink
Elektrische / mechanische Daten: siehe Bedienungsanleitung des Produkts
Produktbezeichnung
Steuermodul
Funk Tastsensor 1-fach Rollladen /
Jalousien
Steuermodul
Zeitschaltuhr Rollladen / Jalousie
Einsatzmodul
1 Ausgang Rollladen / Jalousie
Spannungsversorgung
Eingänge
1
TX100
TP-Produkt
Version
Funkprodukt
> 2.7.0
> 2.7.0
6T 8703-01a

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für hager Tebis TX100

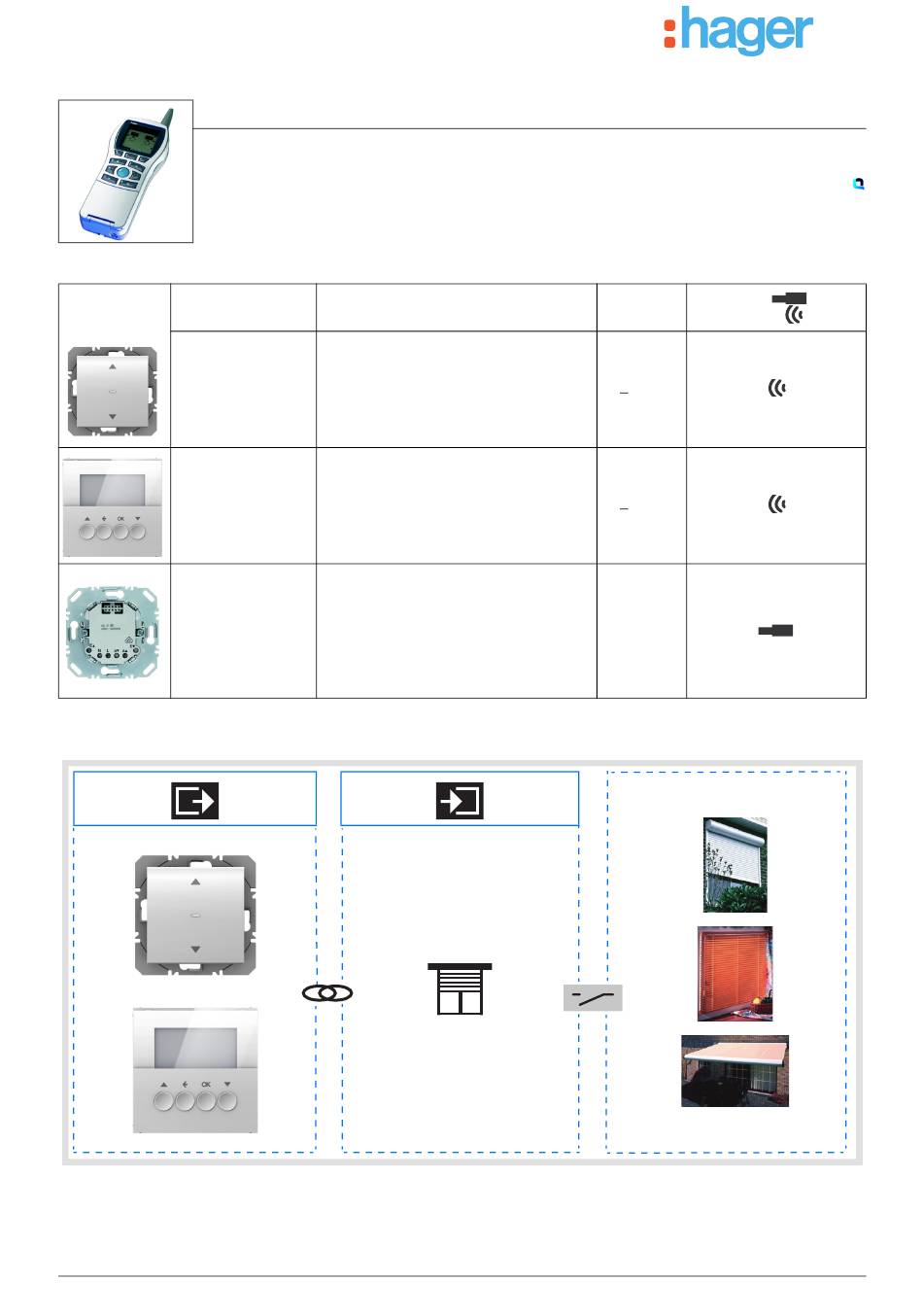

  • Seite 1 Verknüpfungsgerät Tebis TX100 Produkteingang / Ausgang Rollladen / Ausgang Funk quicklink Elektrische / mechanische Daten: siehe Bedienungsanleitung des Produkts TX100 TP-Produkt Bestellnummer Produktbezeichnung Version Funkprodukt Steuermodul > 2.7.0 Funk Tastsensor 1-fach Rollladen / WYJ42xQ Jalousien Steuermodul > 2.7.0 WYJ43xQ Zeitschaltuhr Rollladen / Jalousie...
  • Seite 2: Inhaltsverzeichnis

    Ausgang Angeschlossene Lasten Visualisierung / Display WYJ42xQ + WUJ42 WYJ43xQ + WUJ42 Inhaltsverzeichnis 1. Präsentation..................................3 1.1 Allgemeines ................................. 3 1.2 Allgemeines Schema..............................3 1.3 Funk Tastsensor 1-fach Rollladen / Jalousien......................4 1.4 Zeitschaltuhr Rollladen / Jalousie..........................5 1.5 Funktionsbeschreibung ............................... 6 1.5 Funktionsbeschreibung ...............................
  • Seite 3: Präsentation

    1. Präsentation 1.1 Allgemeines Alle in diesem Handbuch beschriebenen Funksender sind quicklink Funkprodukte. Erkennbar sind sie an der Konfigurationstaste cfg die in allen Produkten vorhanden ist. Quicklink kennzeichnet den werkzeuglosen Konfigurationsmodus. Diese Produkte können via den Medienkoppler ebenfalls im E Modus mittels Verknüpfungsgerät USB oder im S Modus mittels ETS konfiguriert werden.
  • Seite 4: Funk Tastsensor 1-Fach Rollladen / Jalousien

    1.3 Funk Tastsensor 1-fach Rollladen / Jalousien 1.3.1 Produktbeschreibung • Steuermodul Vorderseite Rückseite A: Taster D: Steckverbinder B: Konfigurations-LED C: Konfigurationstaste • Einsatzmodul Spannungsversorgung 230V~ 1 Ausgang Rollladen / Jalousie E: Steckverbinder F: Anschlussklemmen 1.3.2 Kompatibilität zwischen Steuermodul und Einsatzmodul Nachstehend die zusammenfassende Tabelle der möglichen Zusammenschaltungen von Modulen: Steuermodul WYJ42xQ...
  • Seite 5: Zeitschaltuhr Rollladen / Jalousie

    1.4 Zeitschaltuhr Rollladen / Jalousie 1.4.1 Produktbeschreibung • Steuermodul Vorderseite Rückseite A: Anzeige D: Taste Zurück F:Steckverbinder B: Taster AB E: Taster AUF C: Taste OK • Einsatzmodul Spannungsversorgung 1 Ausgang Rollladen / Jalousie G: Steckverbinder H: Anschlussklemmen 1.4.2 Kompatibilität zwischen Steuermodul und Einsatzmodul Nachstehend die zusammenfassende Tabelle der möglichen Zusammenschaltungen von Modulen: Steuermodul WYJ43xQ...
  • Seite 6: Funktionsbeschreibung

    1.5 Funktionsbeschreibung 1.5.1 Eingänge Die Eingänge ermöglichen die Ausgabe von Befehlen an Rollladen und Jalousien. ■ Steuerbefehle • Rollladen / Jalousiensteuerung • AUF, AB, Stopp, Lamellenwinkel 1.5.2 Ausgänge TX100 ermöglicht die individuelle Konfigurierung des Ausgangs für die Anwendungen Rollladen / Jalousien. Die wichtigsten Funktionen: ■...
  • Seite 7: Konfiguration Und Parametrierung

    2. Konfiguration und Parametrierung 2.1 Konfiguration Diese Funktionen werden eingerichtet im Standard-Konfigurationsmodus des TX100 durch Herstellung von Verbindungen mit den geeigneten Ausgangs-Produkten. Bei normalem Betrieb funktionieren die Funksender in unidirektionalem Modus. Die Konfiguration erfolgt im bidirektionalen Modus. ■ Konfigurationsprinzip Für den Wechsel von einem zu einem anderen Modus muss das Produkt auf die Werkseinstellung zurückgesetzt werden (Siehe Kapitel 4 Werkseinstellung).
  • Seite 8: Funktion Rollladen / Jalousien

    2.2 Funktion Rollladen / Jalousien Die Funktionen Rollladen / Jalousien erlauben, auf der rechten Hälfte des Displays durch das Symbol dargestellte Rollladen / Jalousie-Ausgänge anzusteuern. Siehe Konfigurations-Anleitungen der verschiedenen Rollladen- / Jalousie-Ausgangsprodukte für die Installation und die Konfiguration dieser Produkte. Nach der Nummerierung der Taster erscheinen die verfügbaren Funktionen und Verbindungen auf der linken Hälfte der Anzeige des TX100.
  • Seite 9: Modus ''+ Info'' Und ''Expert'' Des Tx100

    3. Modus ''+ Info'' und ''Expert'' des TX100 3.1 Modus + Info Der Modus +Info ist in den Betriebsarten Prog und Visu des TX100 verfügbar. Dieser Anzeigemodus bleibt für die Produkte der Installation bis zu seiner Deaktivierung aktiv. Prog Prog Auto + info Auto...
  • Seite 10 ■ Liste der verfügbaren Objekte Rollladen / Jalousiensteuerung Bezeichnung Bezeichnung ETS Funktion Format Beschreibung TX100 Erlaubt, einen Befehl für die Verstellung StepStop StepStop Lamellenwinckel 1 Bit der Lamellen einer Jalousie zu senden. Erlaubt, einen AUF- oder AB-Befehl für UpDown UpDown AUF / AB 1 Bit einen Rollladen oder eine Jalousie zu...
  • Seite 11: Funktion Werkseinstellung

    4. Funktion Werkseinstellung Diese Funktion ermöglicht die Rückstellung des Produkts in seine ursprüngliche Konfiguration (Werkseinstellung). Nach einer Rücksetzung kann das Produkt in einer neuen Anlage verwendet werden. Die Werkseinstellung kann entweder direkt am Produkt oder mittels des Menüs Produktverwaltung / Werkseinstellung des TX100 ausgeführt werden. Letztere Möglichkeit wird empfohlen, wenn das Produkt Teil der von TX100 konfigurierten Installation ist.
  • Seite 12 Hager Vertriebsgesellschaft mbH & Co. KG Zum Gunterstal D-66440 Blieskastel http://www.hagergroup.de Tel.: 0049 (0)1 83/3 23 23 28 Hager Electro GesmbH Dieselgasse 3 A-2333 Leopoldsdorf www.hagergroup.at Tel.: 0043 (0)2235/44 600 Hager AG Sedelstrasse 2 6021 Emmenbrücke http://www.hager.ch Tel.: +41 (0)41 269 90 00...
