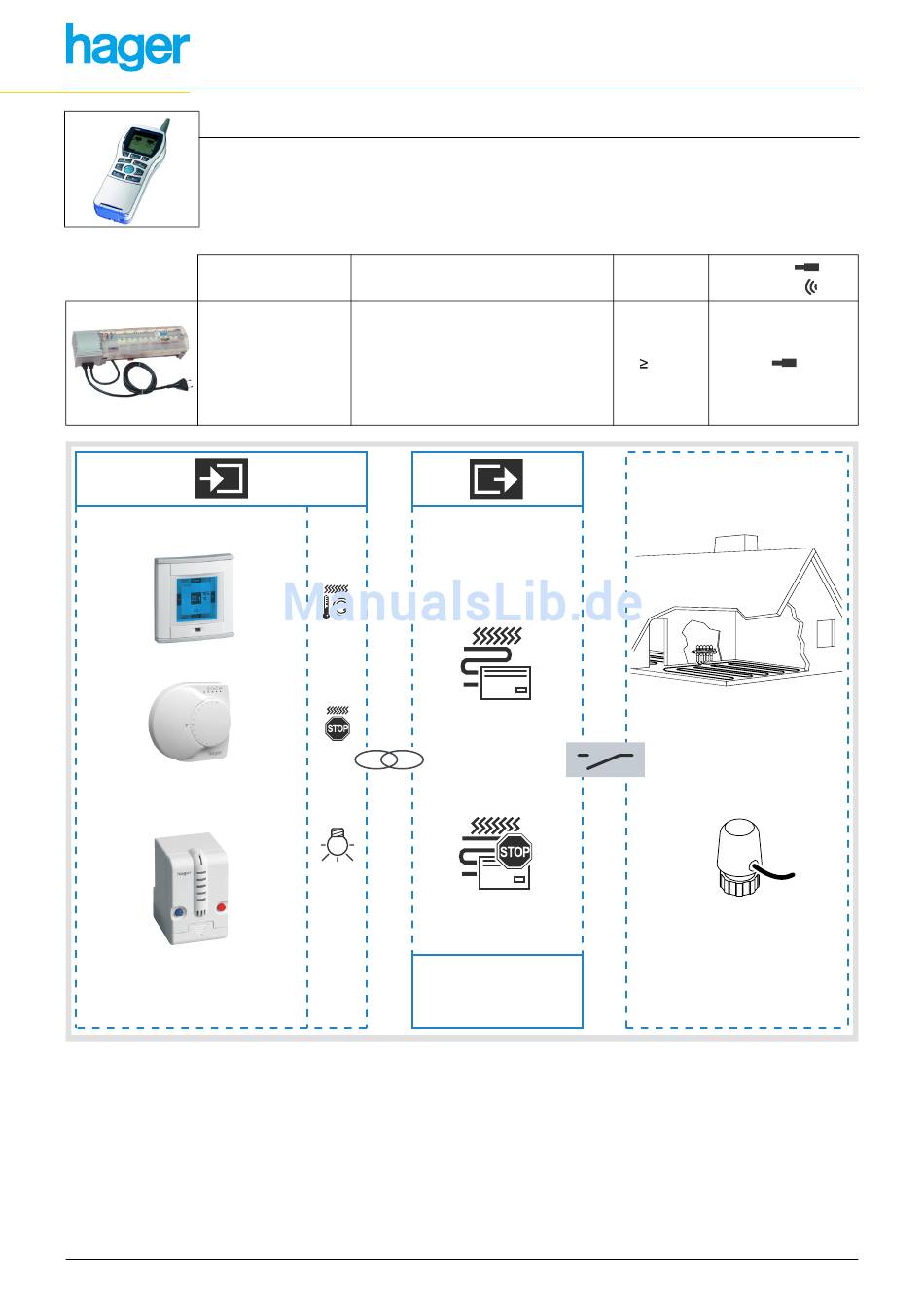

- Seite 1 Inbetriebnahme mit Tebis TX100 Verknüpfungsgerät Heizungsfunktionen: Heizungsaktor 6-Kanal Elektrische/mechanische Eigenschaften: siehe die Bedienungsanleitung des Produkts TP-Produkt Version Bestellnummern Bezeichnung TX100 Funkprodukt TX 206H Heizungsaktor 6-Kanal 1.6.3 TX206H 6T 7475c...
-
Seite 2: Inhaltsverzeichnis
Hierzu ist jeder Ausgang, mit Hilfe des TX100 mit einem Heizungsregler zu verbinden. Über einen Eingang mit Stopp-Funktion ist es möglich alle Ausgangskanäle des Produktes auf einmal auszuschalten. STOP ➜ Weitere Informationen zum Erstellen von Verbindungen finden Sie in der Bedienungsanleitung des TX100. TX 206H 6T 7475c... -
Seite 3: Einlesen Des Tx206H Mit Dem Tx100
Prog Eingänge Ausgänge Auto Alle X steht für eine mögliche Eingangs- oder Ausgangs-Nummer. -Tasten erlauben, die Eingangs- / Ausgangs-Nummern abrollen zu lassen. Um die Eingangsfunktion zu ändern, ist eine Umschaltung von X zur Funktionswahl -Taste möglich. TX 206H 6T 7475c... -
Seite 4: Verbinden Einer Ausgang Des Tx206H Mit Den Reglern
Zykluszeit von 15 Minuten in Ein- und einzustellende Stellgröße vom Regler an Ausschaltzeiten des Ausgangskanals um. Funktion den Ausgangskanal übertragen. Die angeschlossenen Ventile sind während der Ausgangs Einschaltzeit geöffnet und während der Ausschaltzeit verbunden. geschlossen. TX 206H 6T 7475c... -
Seite 5: Verbinden Des Tx206H Mit Einem Stopp-Eingang
Ausschalten aller Kanäle des TX206H mit Ausgangs angeschlossenen Ventile werden Verriegelung gegen Wiedereinschaltung durch die verbunden. geschlossen. Regler. Die Funktion Ventilschutz des Ventils bleibt aktiviert. Öffnen des Kontakts: Aufheben des Stopp-Befehles. Die Ausgänge nehmen wieder Befehle von den Reglern entgegen. TX 206H 6T 7475c... -
Seite 6: Programmierung Im Expertenmodus
Herstellung von Verbindungen zwischen einer Tebis TX Anlage (TP,Funk KNX) und Produkten wie z.B. Hager Gefahrenwarnanlage, Visualisierung, Internet-Gateway etc. genutzt werden. b. Programmierung gemischter Anlagen (EIB/KNX und Tebis TX): Über den Expertenmodus ist es möglich KNX Funkprodukte in mit der ETS programmierte Installationen einzubinden. -
Seite 7: Funktion Zwangssteuerung/Objekt Logvalue
Stellbefehle als Prozentwert. Tebis TX ETS Applikationsbeschreibung Funktion Symbole Parameter Objektname Format Flags Über das Objekt erhält der Kanal X %Value 1 Byte K L S - A Heizungskanal den Befehl % anzuwendenden Stellwert (in %) TX 206H 6T 7475c... -
Seite 8: Rücksetzen Des Tx206H In Die Werkseinstellung
LED „Phys. Adr.“ leuchtet. Das Produkt wird zurückgesetzt und die LED "Phys. Adr." erlischt. Zurück mit der -Taste. Um ein auf Werkseinstellung zurückgestelltes Produkt erneut benutzen zu können muss die Anlage vollständig neu eingelernt werden. TX 206H 6T 7475c... -
Seite 9: Eigenschaften
Zur Überprüfung der Busspannung die Adressiertaste betätigen. Leuchtet die Adressier-LED, ist die Busspannung (Versorgungsspannung) vorhanden. Nach erneuter Betätigung erlischt die Adressier-LED. Wichtig: Zur Programmierung und zum Betrieb der Anlage ist es unbedingt erforderlich, dass die Adressier-LED ausgeschaltet ist. TX 206H 6T 7475c...
