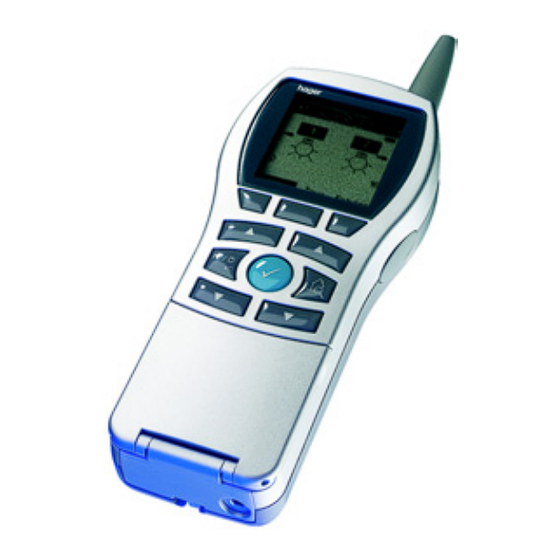

hager Tebis TX100 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. hager Anleitungen
  4. Prüfgeräte
  5. Tebis TX100
  6. Benutzerhandbuch
hager Tebis TX100 Benutzerhandbuch

hager Tebis TX100 Benutzerhandbuch

Verknüpfungsgerät beleuchtungsschalter
Vorschau ausblenden Andere Handbücher für Tebis TX100:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bestellnummern
Bezeichnung
TXA 201A
TP KNX UP Ausgang 1fach,4A
TXB 202A
TP KNX UP Ausgang 2fach,4A
TXA 204 A/B/C
Schaltausgang KNX 4fach,4A/10A/16A,4PLE
TXA 204 D
Schaltausgang KNX 4fach,16A,C-Last
TXA 206 A/B/C
Schaltausgang KNX 6fach,4A/10A/16A,4PLE
TXA 206 D
Schaltausgang KNX 6fach,16A,C-Last
TXA 207A/B/C
Schaltausgang KNX 10fach,4A/10A/16A 230V~
Schaltausgang 10-fach 16A 230V~ C-Last mit Handbetrieb
TXA 207D
ohne Bus
Schaltausgang 8-fach, 4A/10A/16A 230V~ mit Handbetrieb
TXA 208A/B/C
ohne Bus
Schaltausgang 8-fach 16A 230V~ C-Last mit Handbetrieb
TXA 208D
ohne Bus
TR 201
Funk KNX UP Ausgang 1fach,16A
TR 270C/D/F/I
Zwischenstecker EIN/AUS
Verknüpfungsgerät Tebis TX100
Elektrische/mechanische Eigenschaften: siehe die Bedienungsanleitung des Produkts
TXA201/TXA202
TXA204/TXA206
TXA207/TXA208
TR201/TR270
Funktion Beleuchtungsschalter
1
TP-Produkt
Version
TX100
Funkprodukt
1.5
1.8
1.4
1.4
1.4
1.4
1.4
1.4
1.7
1.7
1.1
1.1
6T 7436b

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für hager Tebis TX100

Inhaltszusammenfassung für hager Tebis TX100

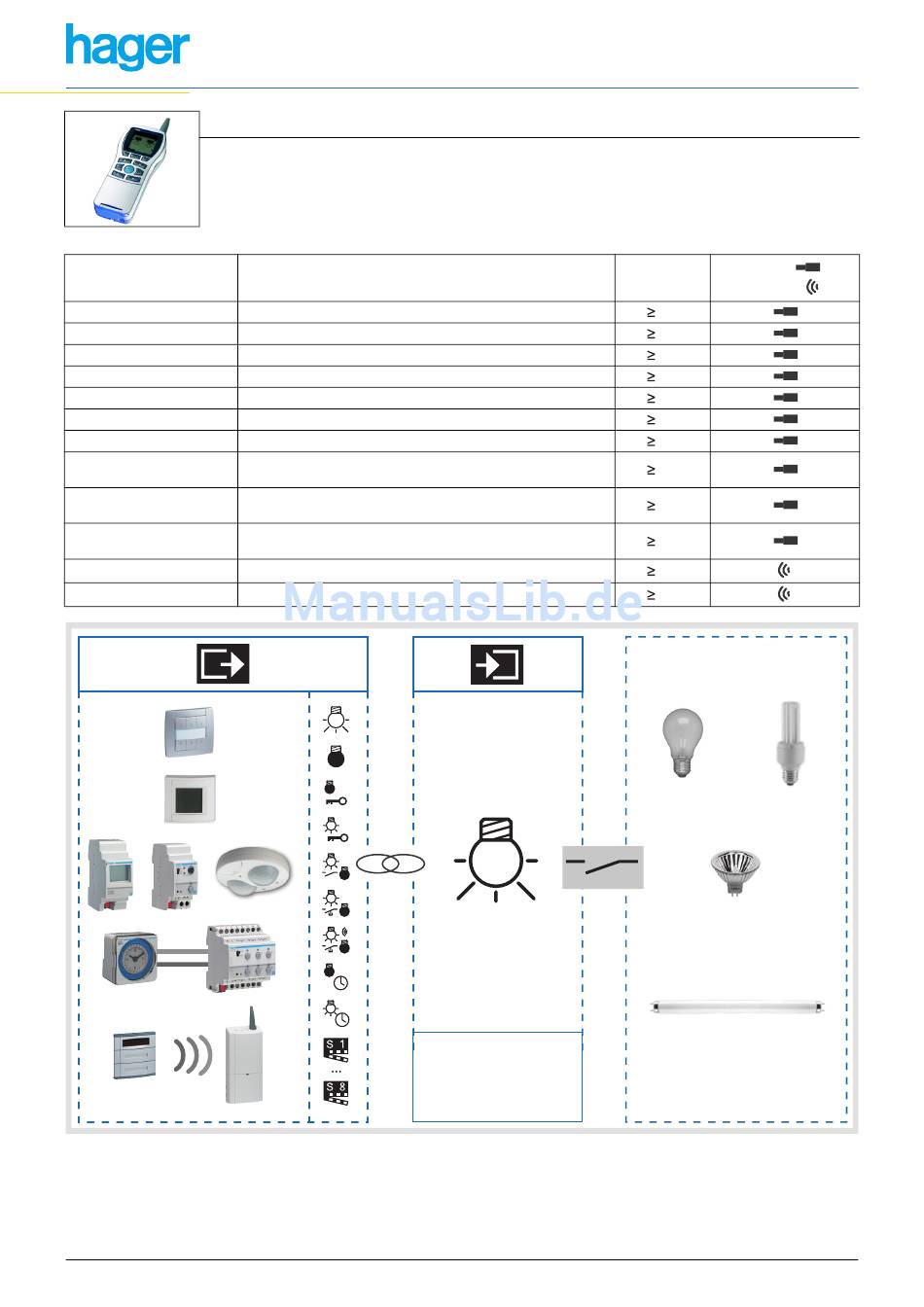

  • Seite 1 Verknüpfungsgerät Tebis TX100 Funktion Beleuchtungsschalter Elektrische/mechanische Eigenschaften: siehe die Bedienungsanleitung des Produkts TP-Produkt Version Bestellnummern Bezeichnung TX100 Funkprodukt TXA 201A TP KNX UP Ausgang 1fach,4A TXB 202A TP KNX UP Ausgang 2fach,4A TXA 204 A/B/C Schaltausgang KNX 4fach,4A/10A/16A,4PLE TXA 204 D...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Vorstellung der Beleuchtungsfunktionen .......................... 2 2. Funktionswahl ................................... 3 3. Verbindungen und Beschreibung der Beleuchtungs-Funktionen in der Standard-Betriebsweise ........3 4. +Info-Modus..................................6 5. Expertenmodus................................. 6 6. Funktion Werkseinstellung (Rückstellung)........................7 7. Auto/Manu-Modus................................7 8. Eigenschaften ................................... 7 9.

  • Seite 3: Funktionswahl

    2. Funktionswahl TXA204/TXA206: Das Produkt kann für Beleuchtungs- oder Heizfunktionen konfiguriert werden. Voreingestellt erkennt das TX100-Gerät das Produkt als ein Beleuchtungsprodukt. Bei dem Einschalten des Produkts zeigen die Zustandsanzeigeleuchten der Ausgänge die Konfiguration des Produkts an: - Beleuchtung: Leuchten an während 5 s. - Heizen: Leuchten blinken während 5 s.
  • Seite 4 Möglicher Verbindungs-Typ Beschreibung der Verbindung Funktionsweise des Ausgangs Kurzes Schließen (<1 s) des Eingangskontakts ➜ Verzögertes Schließen des Ausgangskontakts. Die Funktion Zeitschalterbetrieb EIN dient Unterbrechung des Zeitschalterbetriebs: dazu, den Beleuchtungskreis für eine Längeres Schließen (>1 s) des Eingangskontakts ➜ parametrierbare Dauer einzuschalten. Unterbrechung des laufenden Zeitschalterbetriebs und Öffnen des Ausgangskontakts (AUS).
  • Seite 5 ■ Einlernen und Abspeichern der Szenen A. Einlernen und Abspeichern im Raum Dieses Verfahren dient dazu, Szenen lokal über die im Raum vorhandenen Taster zu verändern und abzuspeichern. • Szene durch einen kurzen Druck auf den Raumtaster starten, der zum Aktivieren der Szene dient. •...

  • Seite 6: Info-Modus

    4. +Info-Modus Der +Info-Modus kann von den Modi Prog und Visu des TX100 aus aufgerufen werden. Dieser Anzeigemodus ist bis zu seiner Deaktivierung für alle Produkte der Anlage aktiv. Mit dem +Info-Modus kann die Zustandsanzeige eines Ausgangs mit einem Visualisierungs-Produkt verbunden werden: 4-Tasten-Display, Ausgang des Typs Kontrollleuchte, usw.

  • Seite 7: Funktion Werkseinstellung (Rückstellung)

    6. Funktion Werkseinstellung (Rückstellung) Mit dieser Funktion kann das Produkt in seine ursprüngliche Konfiguration zurückgestellt werden (Werkseinstellung). Nach einer Rückstellung kann das Produkt in einer neuen Anlage verwendet werden. Diese Funktion kann über das Menü Produktverwaltung/Werkseinstellung des TX100 aufgerufen werden. 2 Fälle können vorkommen: •...
