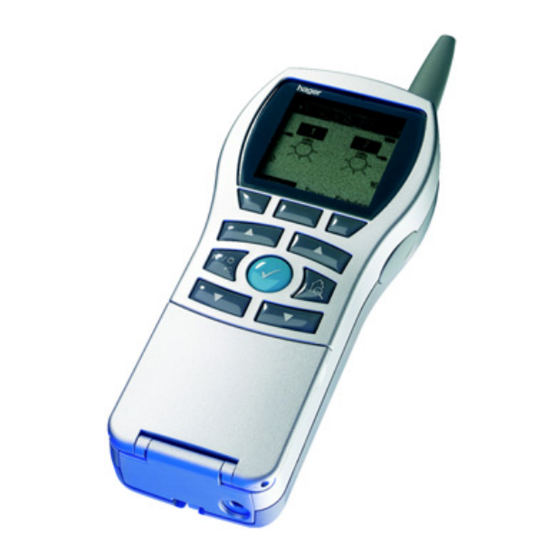

hager Tebis TX100 Anwenderhandbuch
  1. Anleitungen
  2. Marken
  3. hager Anleitungen
  4. Handgeräte
  5. Tebis TX100
  6. Anwenderhandbuch
hager Tebis TX100 Anwenderhandbuch

hager Tebis TX100 Anwenderhandbuch

Vorschau ausblenden Andere Handbücher für Tebis TX100:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bestellnummer
TRB221/TRB221A
TRE221
TRB221 / TRB221A / TRE221
Verknüpfungsgerät Tebis TX100
Elektrische / mechanische Eigenschaften: siehe Produktbeschreibungen
Produktbezeichnung
UP-Modul 1 Ausgang Rollladen / Jalousien
Modul 1 Ausgang Rollladen / Jalousien, IP55
TRB221 / TRB221A /
quicklink Funkausgänge Rollläden / Jalousien
TX100 Version
> 2.8.0
> 2.5.1
TRE221
1
TP-Produkt
Funkprodukt
Angeschlossene
Lasten
Visualisierung /
Display
6T 8049-01b

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für hager Tebis TX100

Inhaltszusammenfassung für hager Tebis TX100

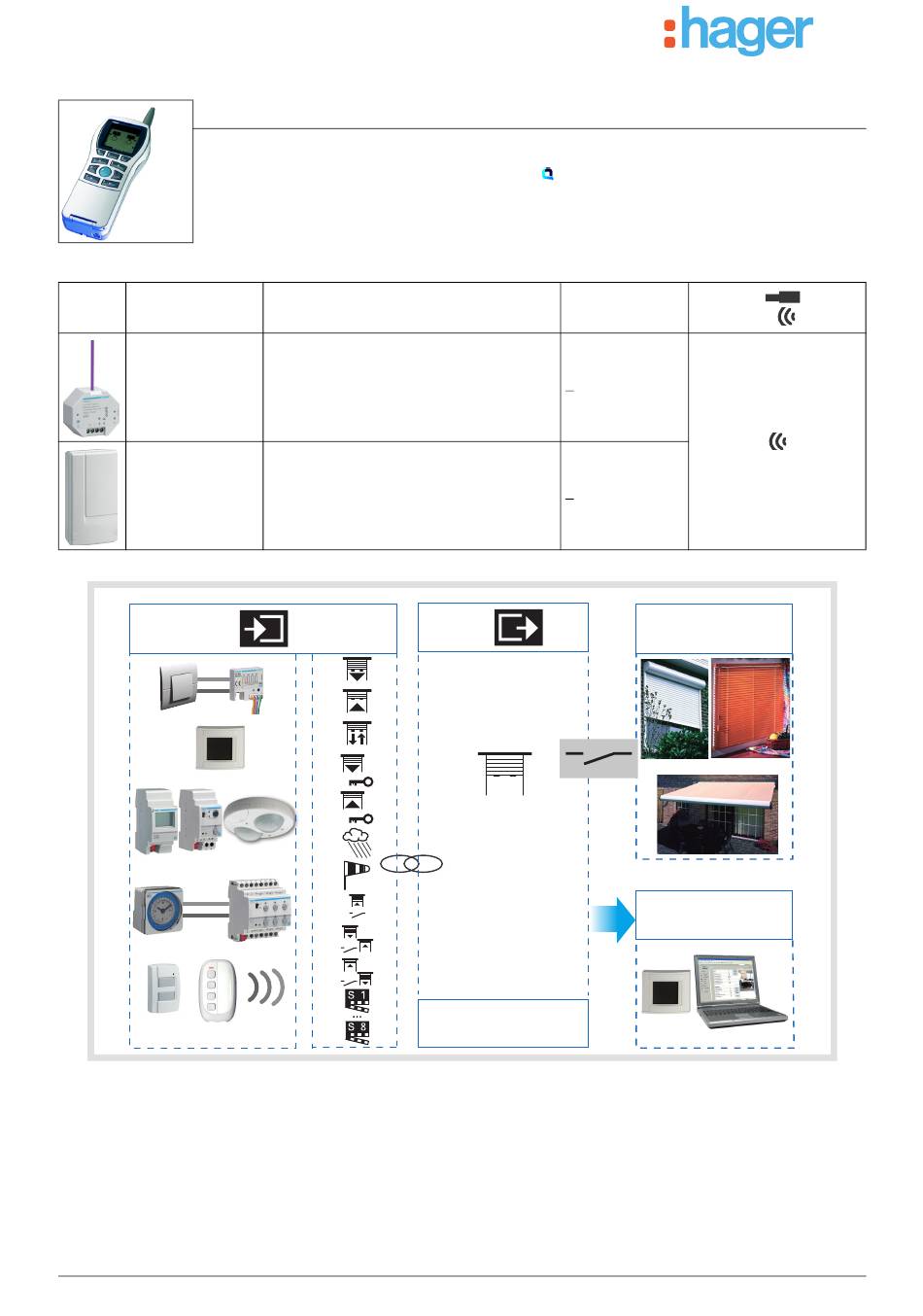

  • Seite 1 Verknüpfungsgerät Tebis TX100 quicklink Funkausgänge Rollläden / Jalousien Elektrische / mechanische Eigenschaften: siehe Produktbeschreibungen TP-Produkt Bestellnummer Produktbezeichnung TX100 Version Funkprodukt TRB221/TRB221A UP-Modul 1 Ausgang Rollladen / Jalousien > 2.8.0 TRE221 Modul 1 Ausgang Rollladen / Jalousien, IP55 > 2.5.1 Angeschlossene...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Präsentation..................................3 1.1 Allgemeines ................................. 3 1.2 Funktionsbeschreibung ............................... 3 2. Konfiguration und Parametrierung ............................ 4 2.1 Konfiguration ................................4 2.2 Szenen-Funktionen ..............................8 2.3 Funktion Vestärker ..............................8 3. Modus ''+ Info'' und ''Expert'' des TX100........................... 9 3.1 Modus + Info................................

  • Seite 3: Präsentation

    1. Präsentation 1.1 Allgemeines Alle in diesem Dokument erwähnten Funkempfänger sind quicklink Funkprodukte. Erkennbar sind sie an der Konfigurationstaste cfg die in allen Produkten vorhanden ist. Quicklink kennzeichnet den werkzeuglosen Konfigurationsmodus. Diese Produkte können via den Medienkoppler TR131 ebenfalls im E Modus mittels TX100 oder im S Modus mittels ETS konfiguriert werden.

  • Seite 4: Konfiguration Und Parametrierung

    2. Konfiguration und Parametrierung 2.1 Konfiguration Die Zuweisung und die Ausfühhrung dieser Funktionen erfolgt im Standard-Konfigurationsmodus des TX100 durch Herstellung von Verbindungen mit den geeigneten Ausgangs-Produkten. Die Funkempfänger funktionieren immer im bidirektionalen Modus. ■ Konfigurationsprinzip • Gehen Sie in den Modus Prog und führen Sie einen langen Druck auf die Taste des TX100 aus um die Lernfunktion der Produkte der Installation zu starten.
  • Seite 5 Möglicher Verbindungstyp Beschreibung der Verbindung Funktionsweise des Ausgangs In der Betriebsart Rollladen*: • Schliessen des Eingangskontakts durch langen Druck auf den Tastsensor AB ➜ Verzögertes Schließen des AB-Ausgangskontakts* In der Betriebsart Jalousie*: Die AB-Funktion dient dazu, einen • Schliessen des Eingangskontakts durch kurzen Rollladen oder eine Jalousie ➜...
  • Seite 6 Möglicher Verbindungstyp Beschreibung der Verbindung Funktionsweise des Ausgangs Schließen des Eingangskontakts ➜ Auslösen des Wind-Alarms: • Die Lage des Rollladens oder der Jalousie wird durch einen Parameter bei der Programmierung der Die Funktion Regen-Alarm dient Verbindung festgelegt,** dazu, den Rollladen oder die Wind-Alarm •...
  • Seite 7 B. Zusatzparameter für Zwangssteuerung und Alarme Diese Parameter werden bei der Programmierung der Verbindungen von Zwangssteuerung und Alarm festgelegt. Verknüpfung Beschreibung des Parameters Aktion Aktionen Zwangssteuerung AUF Mit diesem Parameter wird die Position des Beibehalten, Invertieren. Rollladens oder der Jalousie nach Ende der Zwangssteuerung AUF bestimmt.

  • Seite 8: Szenen-Funktionen

    2.2 Szenen-Funktionen ■ Herstellung der Verbindungen Durch die Wahl einer Funktion Szene (Nummer 1 bis 8) können Verbindungen zwischen einem Taster und Ausgängen, die der Szene abgehören sollen, hergestellt werden. Möglicher Beschreibung der Verbindung Funktionsweise des Ausgangs Verbindungstyp Die Funktion Szene fasst mehrere Ausgänge zusammen.

  • Seite 9: Modus ''+ Info'' Und ''Expert'' Des Tx100

    3. Modus ''+ Info'' und ''Expert'' des TX100 3.1 Modus + Info Der Modus +Info ist in den Betriebsarten Prog und Visu des TX100 verfügbar. Dieser Anzeigemodus bleibt für die Produkte der Installation bis zu seiner Deaktivierung aktiv. Prog Prog Auto +Info Auto...

  • Seite 10: Funktion Werkseinstellung

    4. Funktion Werkseinstellung Diese Funktion ermöglicht die Rückführung des Produkts in seine ursprüngliche Konfiguration (Konfiguration bei Verlassen des Werks). Nach einer Rücksetzung kann das Produkt in einer neuen Anlage verwendet werden. Die Werkseinstellung kann entweder direkt am Produkt oder mittels des Menüs Produktverwaltung / Werkseinstellung des TX100 ausgeführt werden. Letztere Möglichkeit wird empfohlen, wenn das Produkt Teil der von TX100 konfigurierten Installation ist.
