hager Tebis TX100 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Tebis TX100:
- Bedienungsanleitung (62 Seiten) ,
- Produkteingang (12 Seiten) ,
- Handbuch (11 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Bestellnummern
Bezeichnung
TX460
Raumtemperaturregler mit 4 Tasten und Display
Verknüpfungsgerät Tebis TX100
Thermostat- und Taster-Funktionen des Raumtemperaturreglers
Elektrische/mechanische Eigenschaften: siehe die Bedienungsanleitung des Produkts
STOP
1
TP-Produkt
Version
TX100
Funkprodukt
1.5
Visualisierung/Display
6T 7445b
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für hager Tebis TX100
Inhaltszusammenfassung für hager Tebis TX100

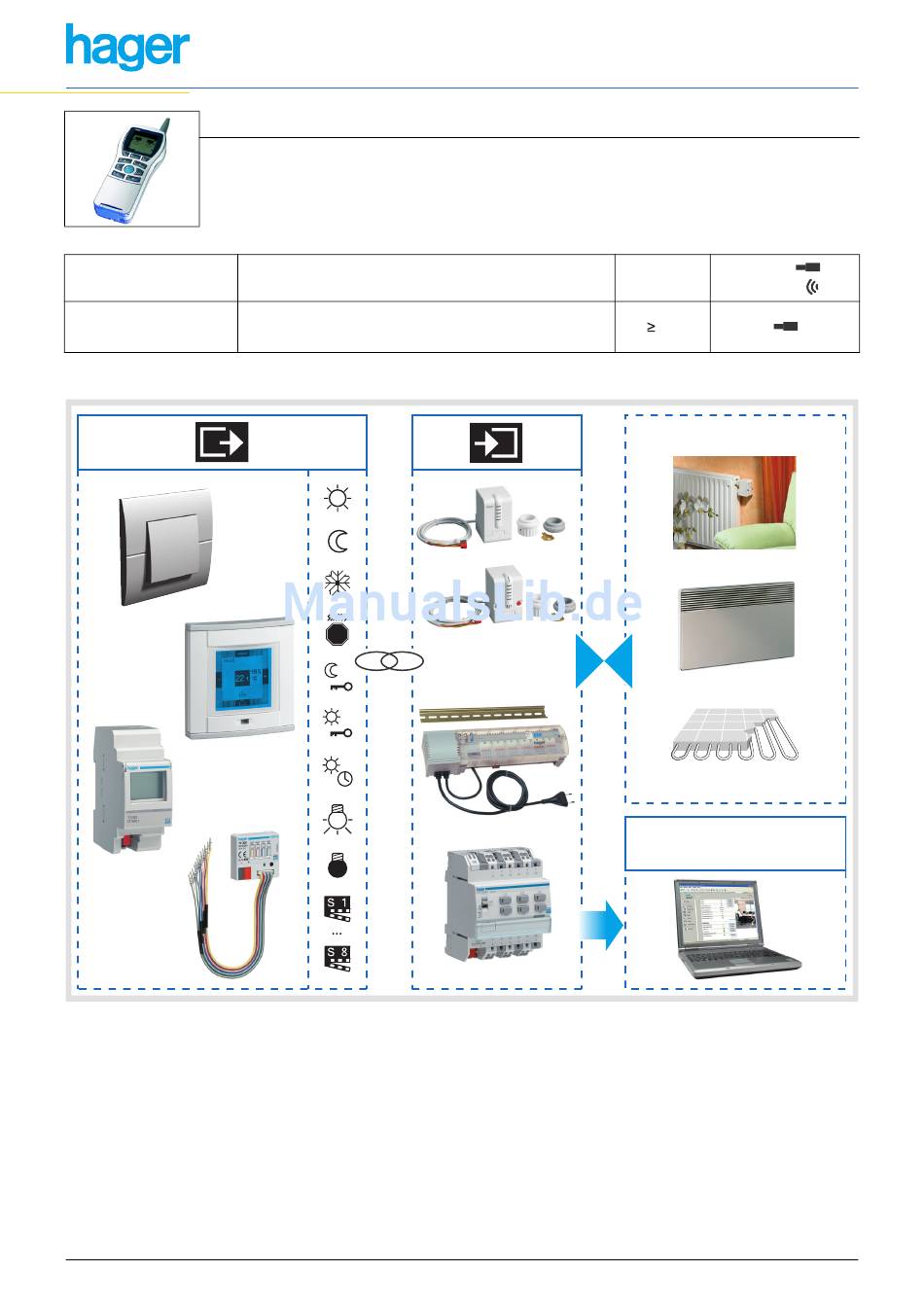

- Seite 1 Verknüpfungsgerät Tebis TX100 Thermostat- und Taster-Funktionen des Raumtemperaturreglers Elektrische/mechanische Eigenschaften: siehe die Bedienungsanleitung des Produkts TP-Produkt Version Bestellnummern Bezeichnung TX100 Funkprodukt TX460 Raumtemperaturregler mit 4 Tasten und Display STOP Visualisierung/Display 6T 7445b...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis A. Beschreibung der Betriebsmodi und Funktionen des TX460 ..................3 1. Die zwei Betriebsmodi des TX460 ............................ 3 2. Beschreibung der Funktionen des Thermostat-Modus des TX460................... 3 3. Beschreibung der Funktionen des Taster-Modus des TX460................... 5 4. Beschreibung der allgemeinen Funktionen des TX460 ....................5 B. -
Seite 3: Beschreibung Der Betriebsmodi Und Funktionen Des Tx460
A. Beschreibung der Betriebsmodi und Funktionen des TX460 1. Die zwei Betriebsmodi des TX460 Der TX460 verfügt über zwei Betriebsmodi: - 4 Tasten-Modus: Erlaubt den TX460 als 4-fach Taster einzusetzen. - Thermostat-Modus: Erlaubt die Raumtemperaturregelung für Heizungs-und Klimaanlagen. Die Aktivation und die Konfiguration dieser Modi erfolgen direkt am TX460: Menü... - Seite 4 ■ Betriebsarten und Temperatur-Sollwerte Die Funktion Betriebsarten erlaubt, mehrere Heiz- oder Kühl-Betriebe festzulegen: Komfort, Nachtbetrieb, Standby, Frost- und Hitzeschutz. Die Auswahl kann über Taster, Zwangssteuerung, Handumschaltung, Zeitschalterbetrieb, Schaltuhr oder Szenenaufruf erfolgen. Die Funktion Frost- und Hitzeschutz erlaubt ein Gebäude vor Frost oder einer zu hohen Temperatur zu schützen. Die Funktion Frost- und Hitzeschutz ist folgenderweise aufgeteilt: - Frostschutz im Heizungsbetrieb - Hitzeschutz im Kühlungsbetrieb.
-
Seite 5: Beschreibung Der Funktionen Des Taster-Modus Des Tx460
3. Beschreibung der Funktionen des Taster-Modus des TX460 Die Hauptfunktionen des Taster-Modus des Raumtemperaturreglers sind: ■ Befehlsübersicht Die Taster dienen zur Steuerung von Beleuchtungskreisen, Rollläden/Jalousien, Heizungsanlagen und Szenen. • Beleuchtungssteuerung Taster, EIN, AUS, Ein/Aus, Zeitschalterbetrieb. 1 oder 2 Tastendimmen. • Rollladen-/Jalousiensteuerung Auf, Ab, Stop, Lamellenverstellung, Sicherheitsabfahrt. -
Seite 6: Konfiguration Und Parametereinstellungen Des Tx460 Im Thermostat-Modus
B. Konfiguration und Parametereinstellungen des TX460 im Thermostat-Modus 5. Beschreibung der Thermostat-Funktionen und Einrichtung von Verbindungen in der Standard-Betriebsweise Nach dem Einlesen des Produkts werden die Ausgänge durch das Symbol auf der rechten Hälfte der Anzeige des TX100 angezeigt. Der Regler erlaubt die Einrichtung von zwei Arten Verbindungen: - Verbindungen mit Eingängen, die die Verhaltensweise des Thermostats ändern: Aktivierung der verschiedenen Betriebsarten (Komfort, Spar, Nachtbetrieb, Frost- und Hitzeschutz), ausschalten der Heizung oder der Kühlung - Verbindungen mit den Antrieben, die die Heiz- oder Kühl-Geräte steuern: Heizungs-Ausgangsmodul TXA206B, KNX-... - Seite 7 Möglicher Verbindungs-Typ Beschreibung der Verbindung Funktionsweise des Ausgangs Der entsprechende Eingangs-Kontakt ist des Typs Die Funktion Zeitbetriebsänderung Taster. Zeitbetriebs- Frostschutz erlaubt, beim Heizen die Ein Druck auf den Taster aktiviert die Betriebsart Änderung Betriebsart Frostschutz oder beim Kühlen Frostschutz (bei Kühlen, Frost- und Hitzeschutz). Frostschutz die Betriebsart Frost- und Hitzeschutz zu Dieser Befehl wird durch jeden anderen Befehl zur...
- Seite 8 Möglicher Verbindungs-Typ Beschreibung der Verbindung Funktionsweise des Ausgangs Der entsprechende Eingangs-Kontakt ist des Typs Schalter oder Ausgang einer Zeitschaltuhr. Das Schließen des Kontakts aktiviert die Betriebsart Nachtbetrieb und behält diese bei. Das Öffnen des Kontakts annulliert die Zwangssteuerung und kehrt zur normalerweise Die Funktion Zwangssteuerung aktiven Betriebsart zurück.
- Seite 9 Die untenstehende Tabelle beschreibt die für das Produkt kompatiblen Verbindungs-Typen: Möglicher Verbindungs-Typ Beschreibung der Verbindung Funktionsweise des Ausgangs Fall eines Heizungsausgangs-Moduls Typ TXA206B oder einer Binär-Ventilsteuerung für Fußbodenheizung: Das Modul wandelt den Ausgang des Reglers in einen zeitproportionalen Steuerbefehl der Heizung oder der Kühlung um.
-
Seite 10: Expertenmmodus Und Einrichtung Spezifischer Verbindungen
6. Expertenmmodus und Einrichtung spezifischer Verbindungen ■ Allgemeines Der Expertenmodus dient dazu: • nicht durch ETS konfigurierbare EIB-Produkte (Visualisierungs-Tool, Internet-Schnittstelle) in die Anlage zu integrieren, • spezifische, nicht in dem Standard-Konfigurationsmodus verfügbare Verbindungen herzustellen. Im Expertenmodus werden die Funktionen mittels im Konfigurationsmodus ETS verwendeten Kommunikationsobjekten dargestellt. -
Seite 11: Konfiguration Und Parametereinstellung Des Tx460 In Dem Taster-Modus
Bezeichnung TX100 Bezeichnung TX100 Funktion Format Beschreibung EIS5 Gibt den Raumtemperatur-Wert AmbTemp TempRoomOut Innentemperatur 2 Byte Gibt den Wert der Stellgröße EIS6 oder der durch den Regler %Value ActPosSetpHeatStageA Wert des Befehls in % 1 Byte errechneten Stellung des Schiebers in % an. Wert des Befehls als EIS1 Erlaubt, die Haupt-Heizstufe ein-... - Seite 12 Die untenstehende Tabelle beschreibt die für das Produkt kompatiblen Verbindungs-Typen: Möglicher Verbindungs-Typ Beschreibung der Verbindung Funktionsweise des Ausgangs ➜ Druck auf den Taster Schließen des Die ON-Funktion dient dazu, den Ausgangskontakts. Beleuchtungskreis einzuschalten. Wiederholte Betätigungen halten den Ausgangskontakt geschlossen. Druck auf den Taster ➜...
- Seite 13 Möglicher Verbindungs-Typ Beschreibung der Verbindung Funktionsweise des Ausgangs Druck auf den Taster ➜ Zwangssteuerung des Ausgangs auf EIN. Wiederholte Betätigungen schalten um zwischen Zwangssteuerung EIN und Annullieren des Zwangssteuerung. Dieser Steuerbefehl hat höchste Priorität. So lange eine Zwangssteuerung anliegt, wird kein anderer Die Funktion Zwangssteuerung EIN dient Steuerbefehl berücksichtigt.
-
Seite 14: Funktionen Beleuchtung Dimmen (Herstellung Von Verbindungen Im Standard-Modus)
8. Funktionen Beleuchtung Dimmen (Herstellung von Verbindungen im Standard-Modus) Die Funktionen Beleuchtung Dimmen erlauben, auf der rechten Hälfte des Displays durch das Symbol dargestellte Beleuchtungs-Dimm-Ausgänge anzusteuern. Siehe Konfigurations-Anleitungen der verschiedenen Beleuchtungs-Dimm- Ausgangsprodukte für die Installation und die Konfiguration dieser Produkte. Nach der Nummerierung der Taster des TX460 erscheinen die verfügbaren Funktionen und Verbindungen auf der linken Hälfte der Anzeige des TX100. - Seite 15 Möglicher Verbindungs-Typ Beschreibung der Verbindung Funktionsweise des Ausgangs Die Funktion Zeitschalterbetrieb EIN dient dazu, den Beleuchtungskreis für eine parametrierbare Dauer einzuschalten. Kurzer Druck (<1 s.) auf den Taster ➜ Verzögertes Einschalten des Lichts (auf dem letzten Die Einschaltdauer nach Bestätigung der abgespeicherten Lichtpegel).
-
Seite 16: Funktion Rollladen/Jalousien (Herstellung Von Verbindungen Im Standard-Modus)
9. Funktion Rollladen/Jalousien (Herstellung von Verbindungen im Standard-Modus) Die Funktionen Rollladen/Jalousien erlauben, auf der rechten Hälfte des Displays durch das Symbol dargestellte Rollladen/Jalousie-Ausgänge anzusteuern. Siehe Konfigurations-Anleitungen der verschiedenen Rollladen-/Jalousie- Ausgangsprodukte für die Installation und die Konfiguration dieser Produkte. Nach der Nummerierung der Taster des TX460 erscheinen die verfügbaren Funktionen und Verbindungen auf der linken Hälfte der Anzeige des TX100. - Seite 17 Möglicher Verbindungs-Typ Beschreibung der Verbindung Funktionsweise des Ausgangs Nur die Funktionen der Betriebsart Rollladen sind aktiv, die Funktion Orientierung der Lamellen einer Mit der AUF/AB/Stopp-Funktion kann ein Jalousie ist nicht zugänglich. Rollladen oder eine Jalousie mit einem Wiederholte Betätigungen des Tasters ➜...
-
Seite 18: Funktion Heizen/Kühlen (Herstellung Von Verbindungen Im Standard-Modus)
10.Funktion Heizen/Kühlen (Herstellung von Verbindungen im Standard-Modus) Die verfügbaren Funktionen sind diejenigen, die in Paragraph B1 beschrieben sind. Die Eingangskontakte sind diejenigen der Taster des TX460. Möglicher Verbindungs-Typ Beschreibung der Verbindung Funktionsweise des Ausgangs Ein Druck auf den Taster aktiviert die Spar- Zeitbetriebs- Die Funktion Zeitbetriebsänderung Betriebsart. -
Seite 19: Expertenmmodus Und Einrichtung Spezifischer Verbindungen
■ Konfiguration der Ausgänge durch Parametereinstellung Siehe Bedienungsanleitungen der verschiedenen Antriebe. ■ Konfigurierung durch Einlernen und Abspeichern der Szenen Dieses Verfahren dient dazu, Szenen lokal über die Raumtaster oder über die an der Vorderseite gewisser Geräte (Beleuchtungs-Steuerungen, Rollladen/Jalousien-Antriebe,...) befindlichen Taster zu verändern und abzuspeichern. •... - Seite 20 ■ Liste der verfügbaren Objekte Bezeichnung TX100 Bezeichnung ETS Funktion Format Beschreibung Schaltende oder dimmende Beleuchtungsbefehle EIS1 Erlaubt, einen EIN/AUS- OnOff On/Off Ein/Aus 1 Bit Befehl zu senden. EIS1 Gibt den Zustand des IOnOff InfoOn/Off Info Ein Aus 1 Bit Ausgangs an.
-
Seite 21: Weitere Funktionen
D. Weitere Funktionen 13.Funktion Werkseinstellung (Rückstellung) Mit dieser Funktion kann das Produkt in seine ursprüngliche Konfiguration zurückgestellt werden (Werkseinstellung). Nach einer Rückstellung kann das Produkt in einer neuen Anlage verwendet werden. Diese Funktion kann über das Menü Produktverwaltung/Werkseinstellung des TX100 aufgerufen werden. 2 Fälle können vorkommen: •...
