Verknüpfungsgerät Tebis TX100
Elektrische/mechanische Eigenschaften: siehe die Bedienungsanleitung des Produkts
Bestellnummern
Bezeichnung

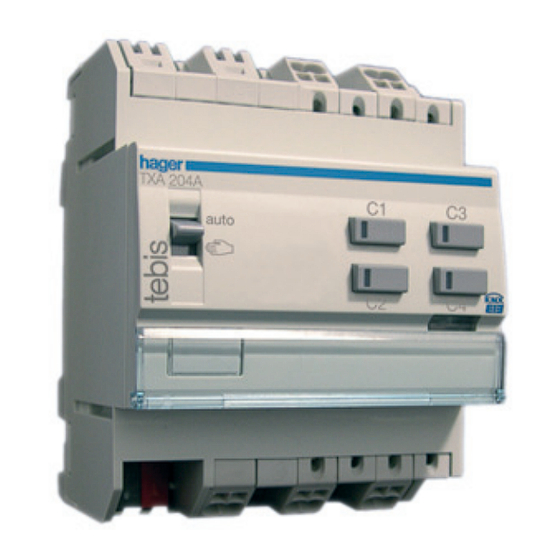

TXA 204A
Schaltausgang KNX 4fach 4A 230V~
TXA 204B
Schaltausgang KNX 4fach 10A 230V~
TXA 204C
Schaltausgang KNX 4fach 16A 230V~
TXA 206A
Schaltausgang KNX 6fach 4A 230V~
TXA 206B
Schaltausgang KNX 6fach 6A 230V~
TXA 206C
Schaltausgang KNX 6fach 16A 230V~
1
Heizungsfunktionen
TP-Produkt
Version
TX100
Funkprodukt
1.4.6
1.4.6
1.4.6
1.4.6
1.4.6
1.4.6
6T 7455a
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für hager Tebis TX100
Inhaltszusammenfassung für hager Tebis TX100
- Seite 1 Verknüpfungsgerät Tebis TX100 Heizungsfunktionen Elektrische/mechanische Eigenschaften: siehe die Bedienungsanleitung des Produkts TP-Produkt Version Bestellnummern Bezeichnung TX100 Funkprodukt TXA 204A Schaltausgang KNX 4fach 4A 230V~ 1.4.6 TXA 204B Schaltausgang KNX 4fach 10A 230V~ 1.4.6 TXA 204C Schaltausgang KNX 4fach 16A 230V~ 1.4.6...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Vorstellung der Heizungsfunktionen ..........................2 2. Auswahl der Betriebsart Nur Heizung..........................3 3. Verbindungen und Beschreibung der Heizungsfunktionen in der Standard-Betriebsart........... 3 4. +Info-Modus..................................4 5. Expertenmodus................................. 4 6. Funktion Werkseinstellung (Rückstellung)........................5 7. Auto/Manu-Modus................................5 8. Eigenschaften ................................... 5 9. -
Seite 3: Auswahl Der Betriebsart Nur Heizung
2. Auswahl der Betriebsart Nur Heizung In der Easy-Konfiguration können sich die TXA 206 oder TXA 204 in der Betriebsart Nur Beleuchtung (alle Ausgänge sind Beleuchtungs-Ausgänge) oder in der Betriebsart Nur Heizung (alle Ausgänge sind Heizungs-Ausgänge) befinden. In dem Zustand "Werkseinstellung" (Produkt in seinem ursprünglichen Zustand oder in diesen zurückgestellt) ist die voreingestellte Betriebsweise der Produkte Nur Beleuchtung. -
Seite 4: Info-Modus
4. +Info-Modus Der +Info-Modus kann von den Modi Prog und Visu des TX100 aus aufgerufen werden. Dieser Anzeigemodus ist bis zu seiner Deaktivierung für alle Produkte der Anlage aktiv. Mit dem +Info-Modus kann der Ausgang eines Reglers (z.B. TX460) mit einem Heizungs-Ausgang verbunden werden. Prog Auto + info... -
Seite 5: Funktion Werkseinstellung (Rückstellung)
6. Funktion Werkseinstellung (Rückstellung) Mit dieser Funktion kann das Produkt in seine ursprüngliche Konfiguration zurückgestellt werden (Werkseinstellung). Nach einer Rückstellung kann das Produkt in einer neuen Anlage verwendet werden. Diese Funktion kann über das Menü Produktverwaltung/Werkseinstellung des TX100 aufgerufen werden. 2 Fälle können vorkommen: •... - Seite 6 NOTA TXA 204/206 6T 7455a...
- Seite 7 NOTA TXA 204/206 6T 7455a...
