hager Tebis TX100 Bedienungsanleitung

hager Tebis TX100 Bedienungsanleitung

Funktionen led-eingänge / ausgänge
Vorschau ausblenden Andere Handbücher für Tebis TX100:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
5
Bestellnummer
TXB322
TXB344
Eingangsmodul KNX / EIB

Inhaltsverzeichnis

1. Funktionsübersicht............................................................................................................................................................ 2
2. Konfiguration und Parametereinstellungen der Tasten (Standard-Betriebsweise) ........................................................... 2
2.1 Funktion Beleuchtungsschalter ................................................................................................................................... 2
2.2 Funktionen Beleuchtung Dimmen ............................................................................................................................... 4
2.3 Funktion Rollladen / Jalousien..................................................................................................................................... 7
2.4 Funktion Heizen / Kühlen ............................................................................................................................................ 9
2.5 Szenenfunktion.......................................................................................................................................................... 11
3. Konfiguration der Verbindungen für die Statusanzeige eines LED-Ausgangs................................................................ 12
4. Expertenmmodus und Einrichtung spezifischer Verbindungen ...................................................................................... 14
5. Funktion Werkseinstellung.............................................................................................................................................. 15
6. Eigenschaften ................................................................................................................................................................. 15
7. Bus Anwesenheit Test .................................................................................................................................................... 15

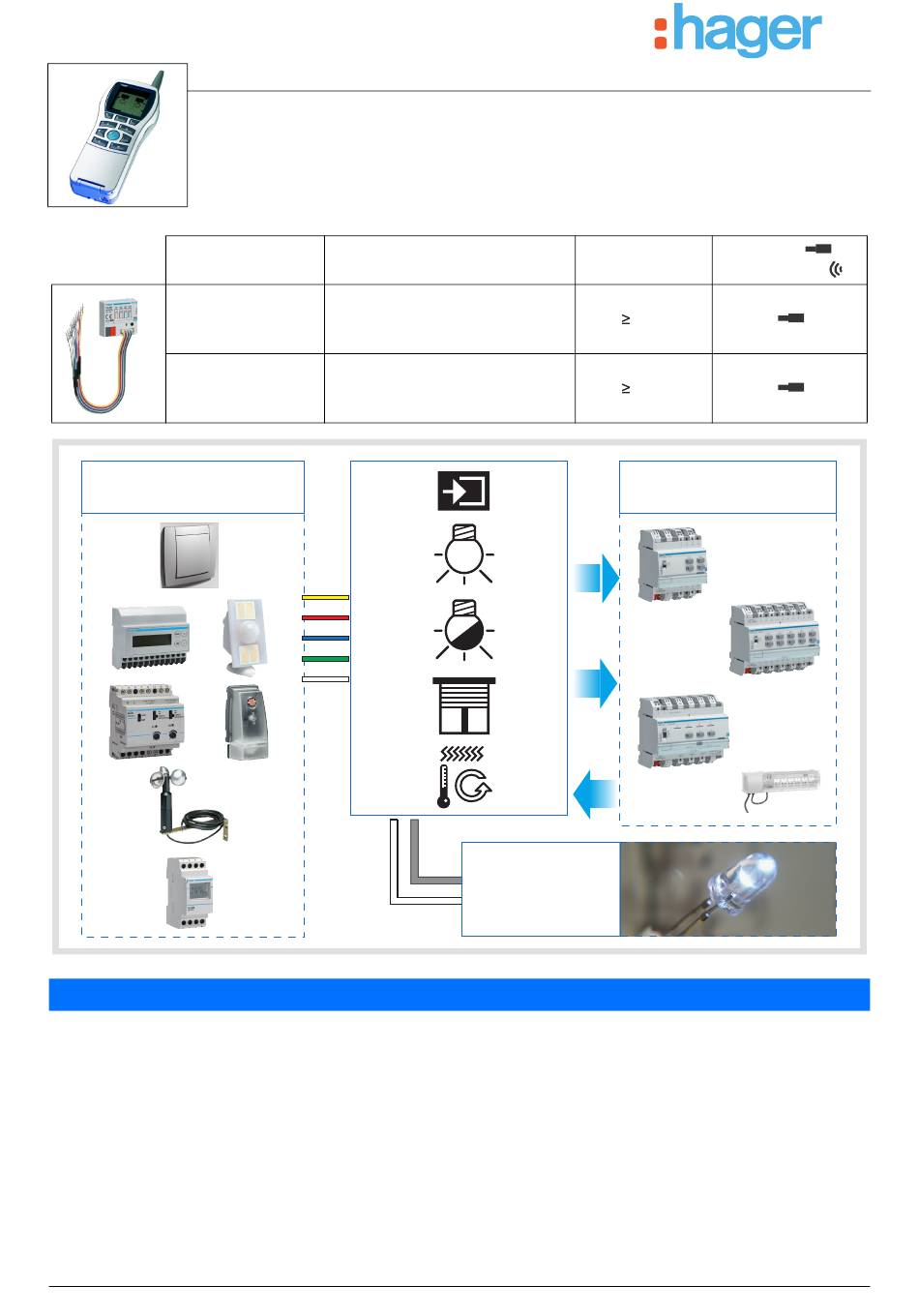

TXB322 / TXB344
Verknüpfungsgerät Tebis TX100
Elektrische / mechanische Eigenschaften: siehe die Bedienungsanleitung des Produkts
Produktbezeichnung
UP-Module: 2 Eingänge /
Schaltausgang 2fach LED
(Zustandsanzeige)
UP-Module: 4 Eingänge /
Schaltausgang 4fach LED
(Zustandsanzeige)
1
Funktionen LED-Eingänge / Ausgänge
TX100 Version
2.4.0
2.4.0
LED angeschlossen
an den Ausgang
TP-Produkt
Funk Produkte
Ausgangsmodule
KNX / EIB
6T 8039a

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für hager Tebis TX100

Inhaltszusammenfassung für hager Tebis TX100

  • Seite 1: Inhaltsverzeichnis

    Verknüpfungsgerät Tebis TX100 Funktionen LED-Eingänge / Ausgänge Elektrische / mechanische Eigenschaften: siehe die Bedienungsanleitung des Produkts TP-Produkt Bestellnummer Produktbezeichnung TX100 Version Funk Produkte UP-Module: 2 Eingänge / Schaltausgang 2fach LED TXB322 2.4.0 (Zustandsanzeige) UP-Module: 4 Eingänge / Schaltausgang 4fach LED TXB344 2.4.0...

  • Seite 2: Funktionsübersicht

    1. Funktionsübersicht Die wichtigsten Funktionen: ■ Befehlsübersicht Die Taster erlauben die Herausgabe von Befehlen für Beleuchtung, Rollläden und Jalousien, Heizung / Kühlung, Szenen. ■ Zwangssteuerung Diese Funktion erlaubt die Zwangssteuerung von Ausgängen. Die Wirkung der Zwangssteuerung hängt vom Ausgangstyp ab: Beleuchtung, Rollläden, Heizung etc. ■...
  • Seite 3 Die untenstehende Tabelle beschreibt die für das Produkt kompatiblen Verbindungs-Typen: Möglicher Verbindungs-Typ Beschreibung der Verbindung Funktionsweise des Ausgangs Druck auf den Taster ➜ Die EIN-Funktion dient dazu, den Schließen des Ausgangskontaktes. Beleuchtungskreis einzuschalten. Wiederholte Betätigungen halten den Ausgangskontakt geschlossen. Druck auf den Taster ➜...

  • Seite 4: Funktionen Beleuchtung Dimmen

    Druck auf den Taster ➜ Zwangssteuerung des Ausgangs auf EIN. Wiederholte Betätigungen schalten um zwischen Zwangssteuerung EIN und Annullieren des Zwangssteuerung. Die Zwangssteuerung ist die Funktion mit der höchsten Priorität. Nur die Beendigung der Zwangssteuerung erlaubt dem Ausgang wieder die Berücksichtigung von Befehlen.
  • Seite 5 Die untenstehende Tabelle beschreibt die für das Produkt kompatiblen Verbindungs-Typen: Möglicher Verbindungs-Typ Beschreibung der Verbindung Funktionsweise des Ausgangs Druck auf den Taster ➜ Einschalten des Lichts mit dem letzten Die EIN-Funktion dient dazu, den abgespeicherten Lichtpegel. Beleuchtungskreis einzuschalten. Wiederholte Betätigungen halten das Einschalten des Lichts auf dem letzten abgespeicherten Lichtpegel.
  • Seite 6 Möglicher Verbindungs-Typ Beschreibung der Verbindung Funktionsweise des Ausgangs Druck auf den Taster ➜ Zwangssteuerung des Ausgangs auf EIN. Wiederholte Betätigungen schalten um zwischen Zwangssteuerung EIN und Annullieren des Zwangssteuerung. Die Zwangssteuerung EIN schaltet das Licht auf 100% ein, gleich welcher Lichtpegel abgespeichert wurde.

  • Seite 7: Funktion Rollladen / Jalousien

    2.3 Funktion Rollladen / Jalousien Die Funktionen Rollladen / Jalousien erlauben, auf der rechten Hälfte des Displays durch das Symbol dargestellte Rollladen / Jalousie-Ausgänge anzusteuern. Siehe Konfigurations-Anleitungen der verschiedenen Rollladen- / Jalousie-Ausgangsprodukte für die Installation und die Konfiguration dieser Produkte. Nach der Nummerierung der Taster erscheinen die verfügbaren Funktionen und Verbindungen auf der linken Hälfte der Anzeige des TX100.
  • Seite 8 Möglicher Verbindungs-Typ Beschreibung der Verbindung Funktionsweise des Ausgangs Nur die Funktionen der Betriebsart Rollladen sind aktiv, die Funktion Orientierung der Lamellen einer Mit der AUF / AB / Stopp-Funktion kann Jalousie ist nicht zugänglich. ein Rollladen oder eine Jalousie mit einem Wiederholte Betätigungen der Tasten ➜...

  • Seite 9: Funktion Heizen / Kühlen

    Möglicher Verbindungs-Typ Beschreibung der Verbindung Funktionsweise des Ausgangs Ein Schließen des Eingangskontakts führt zum Schließen des Zeitschalterbetriebs* des Ausgangskontakts AB-Fahren (Funktion Auffahren Die Funktion AUF / AB ermöglicht das eines Rollladen oder einer Jalousie). AB / AUF AUF- bzw. AB-Fahren eines Rollladen Die Öffnung des Eingangskontakts führt zum oder einer Jalousie.
  • Seite 10 Die untenstehende Tabelle beschreibt die für das Produkt kompatiblen Verbindungs-Typen: Möglicher Verbindungs- Beschreibung der Verbindung Funktionsweise des Ausgangs ➜ Druck auf den Taster Die Funktion Zeitbetriebsänderung Zeitbetriebs- Aktivierung des Komfortbetriebs. Komfort erlaubt das Aktivieren der Änderung Komfort Dieser Befehl wird durch jeden anderen Befehl zur Betriebsart Komfort.

  • Seite 11: Szenenfunktion

    2.5 Szenenfunktion ■ Herstellung der Verbindungen Durch die Wahl einer Funktion Szene (Nummer 1 bis 8) können Verbindungen zwischen einem Taster und Ausgängen, die der Szene abgehören sollen, hergestellt werden. Prog Standard Auto Experte Möglicher Verbindungs-Typ Beschreibung der Verbindung Funktionsweise des Ausgangs Die Funktion Szene fasst mehrere Ausgänge zusammen.

  • Seite 12: Konfiguration Der Verbindungen Für Die Statusanzeige Eines Led-Ausgangs

    3. Konfiguration der Verbindungen für die Statusanzeige eines LED-Ausgangs ■ Zustandsanzeige in der Betriebsart Standard Um eine Verbindung zwischen einem LED-Ausgang und einem Eingang in der Betriebsart Standard des TX100 zu erstellen, ist es notwendig, in die Betriebsart +Infos zu wechseln, um die LED-Ausgänge anzeigen zu lassen. Diese Ausgänge werden rechts im Bildschirm des TX100 angezeigt und angefangen bei 511 in absteigender Reihenfolge durchnummeriert.
  • Seite 13 - Auf die Bestätigungstaste klicken, - Der folgende Bildschirm wird angezeigt: Gruppenadresse 24/4/30 Ergänz. - Auf die Bildschirmtaste Ergänz. klicken, - Der folgende Bildschirm wird angezeigt: Gruppenadresse 24/4/30 [0 - 2047] Bestätig - Die Tasten links unterhalb des Bildschirms des TX100 verwenden, um den Teil der Gruppenadresse auszuwählen, der geändert werden soll, - Die Tasten rechts unterhalb des Bildschirms des TX100 verwenden, um den gewünschten Wert auszuwählen,...

  • Seite 14: Expertenmmodus Und Einrichtung Spezifischer Verbindungen

    - Jetzt ein Mal lang die Taste des TX100 drücken, damit der Medienkoppler die zuvor hinzugefügte Gruppenadresse berücksichtigt, - Auf die Bildschirmtaste Auto drücken, um zur Betriebsart Auto zurückzukehren und die Verbindung zu testen, - In der gleichen Weise für jedes Objekt verfahren, das verbunden werden soll. 4.

  • Seite 15: Funktion Werkseinstellung

    Bezeichnung TX100 Bezeichnung ETS Funktion Format Beschreibung Heizungs / Kühlungs-Steuerung Erlaubt, eine Heiz- oder Kühl- Betriebsart (Komfort, HvacMode HvacMode Sollwertauswahl 1 Byte Nachtbetrieb,...) zu aktivieren. EIS1 Gibt den Zustand des IOnOff InfoOn/Off Zustand EIN / AUS Ausgangs an. 1 Bit Erlaubt, eine EIS1 Timer...
  • Seite 16 Hager Vertriebsgesellschaft mbH & Co. KG Zum Gunterstal D-66440 Blieskastel http://www.hagergroup.de Tel.: 0049 (0)1 83/3 23 23 28 Hager Electro GesmbH Dieselgasse 3 A-2333 Leopoldsdorf www.hagergroup.at Tel.: 0043 (0)2235/44 600 Hager Tehalit AG Glattalstrasse 521 8153 Rümlang http://www.hagergroup.ch Tel.: 0049 (0)1 817 71 71...
