Inhaltszusammenfassung für NEC AccuSync LCD72XM

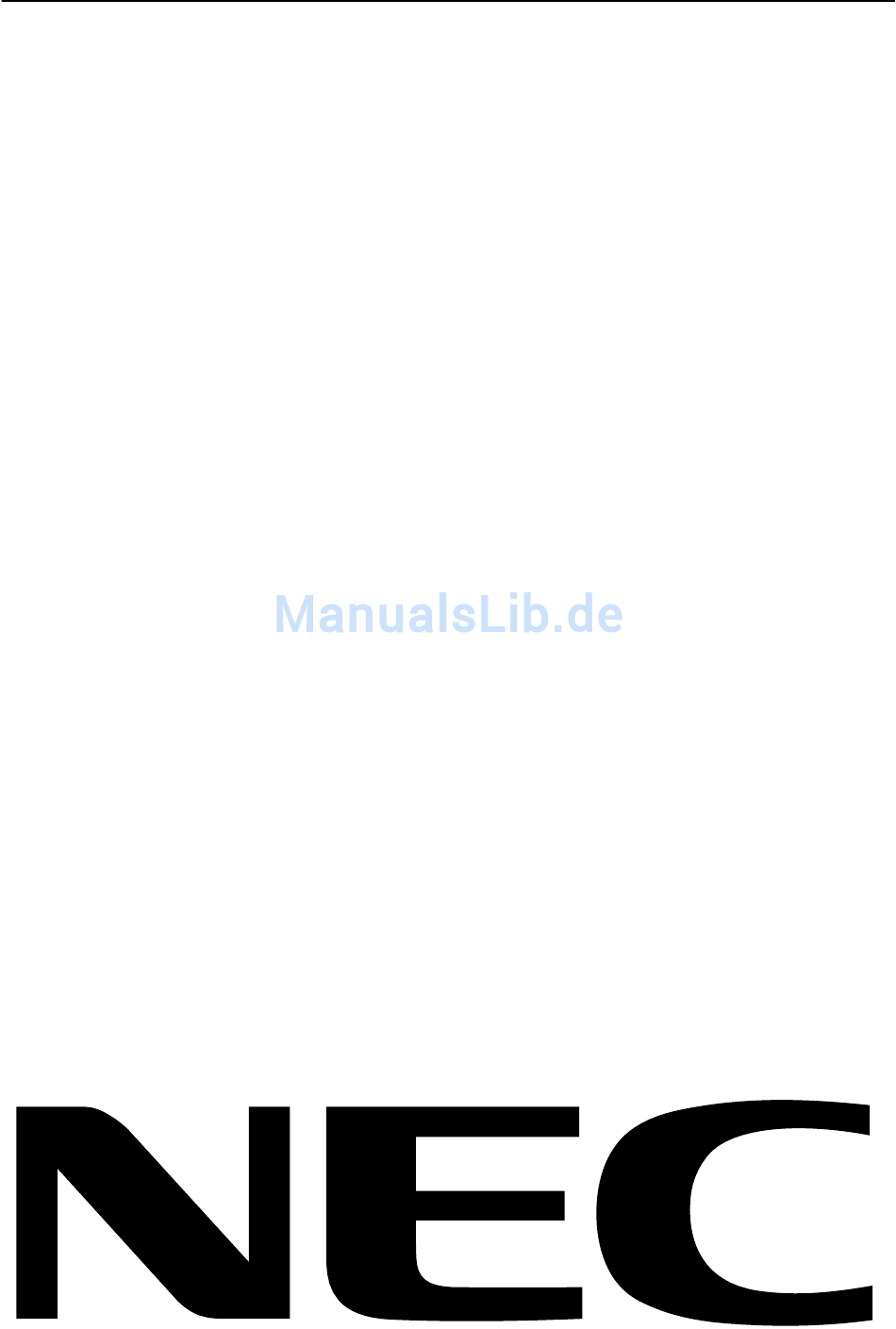

- Seite 1 AccuSync LCD72XM Bedienerhandbuch...
- Seite 2 Die Informationen sollten sorgfältig gelesen werden, um Probleme zu vermeiden. Vorsicht: Wird der AccuSync LCD72XM in Europa an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden. In Großbritannien ist ein BS-zugelassenes Netzkabel mit diesem Monitor zu verwenden. Das Netzkabel muss mit einem Spritzgussstecker mit schwarzer Sicherung (5 A) ausgestattet sein.
-
Seite 3: Für Kunden In Den Usa Und In Kanada
Ce produit porte la marque ‘C-UL’ et se conforme aux règlements de sûrele Canadiens selon CAN/CSA C22.2 No. 60950-1. FCC-Hinweis Verwenden Sie die angebrachten bzw. angegebenen Kabel mit dem Farbmonitor AccuSync LCD72XM, um Störungen des Rundfunk-bzw. Fernsehempfangs zu vermeiden. Das Netzkabel muss in den USA zugelassen sein, den dortigen Sicherheitsstandards entsprechen und folgende Bedingungen erfüllen. -
Seite 4: Inhalt Der Verpackung
Inhalt der Verpackung Der Karton* mit Ihrem neuen NEC AccuSync LCD-Monitor sollte folgende Komponenten enthalten: • AccuSync LCD-Monitor mit verstellbarem Fuß • Audiokabel • Netzkabel • Signalkabel • Bedienungsanleitung • CD-ROM • Standfuß • Kabelhalter Kabelhalter CD-ROM Bedienung- Audiokabel Netzkabel Signalkabel Standfuß... -
Seite 5: Entfernen Des Monitorfußes Für Die Montage
3. Stecken Sie den Mini-D-SUB-Stecker (15 Stifte) des Videosignalkabels und das Audiokabel in die entsprechenden Buchsen auf der Rückseite des Monitors (Abbildung B.1). Stecken Sie den Kopfhöhrer (nicht mitgeliefert) in die entsprechende Buchse auf der Vorderseite des Monitors (Abbildung C.1). 4. -
Seite 6: Entfernen Des Standfußes
Weiche Oberfläche Abbildung R.1 Abbildung R.2 Abbildung R.3 Entfernen des Standfußes HINWEIS: Entfernen Sie den Standfuß vor dem Versenden des Monitors. 1. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfläche (Abbildung R.1). 2. Drücken Sie mit den Daumen die unteren Verriegelungen nach oben, um sie zu lösen. 3. - Seite 7 Bedienelemente Die OSM Bedienelemente (On-Screen-Manager) auf der Vorderseite des Monitors haben folgende Funktionen: 1. Basisfunktion beim Betätigen der jeweiligen Taste – SELECT 1<->2 / RESET Taste Ohne OSD- Öffnet das Fenster für die Öffnet das Fenster für die Auswahl des Zeigt den OSM an.
- Seite 8 AUDIO Lautstärke für Lautsprecher und Kopfhörer einstellen. Um die Lautsprecher auszuschalten, drücken Sie die Taste 1<->2/RESET. HELLIGKEIT Passt die Bild- und Hintergrundhelligkeit des Bildschirms an. KONTRAST Ändert die Bildhelligkeit im Verhältnis zum Hintergrund. AUTOM. KONTRAST (nur Analogeingang) Passt das angezeigte Bild bei Verwendung nicht dem Standard entsprechender Eingangssignale an. AUTOM.
- Seite 9 OSM ABSCHALTUNG Mit „OSM Abschaltung“ werden alle OSM-Funktionen bis auf „Helligkeit“ und „Kontrast“ gesperrt. Wenn Sie im Modus „OSM Abschaltung“ auf die OSM Steuerungen zugreifen, wird ein Bildschirm angezeigt, der auf die Sperre der OSM Steuerungen hinweist. Um die Funktion „OSM Abschaltung“ zu aktivieren, halten Sie die Tasten 1<->2/RESET und „+“...
-
Seite 10: Einsatzempfehlungen
Stunde lang ein Standbild angezeigt und bleibt ein „Geister“-Bild sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. NEC DISPLAY SOLUTIONS empfiehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. - Seite 11 DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: • Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet.
-
Seite 12: Technische Daten
1152 x 870* @ 75 Hz 1280 x 960* @ 60 Hz bis 75 Hz NEC empfiehlt für optimale Leistung die 1280 x 1024 @ 60 Hz bis 75 Hz....angegebenen Auflösungen bei 60 Hz. Nutzbare Bildschirmfläche Horizontal: 337,9 mm Vertikal: 270,3 mm Lautsprecher Nennleistung: 1.0 W + 1.0 W... -
Seite 13: Merkmale Und Funktionen
Merkmale und Funktionen Weniger Stellplatz: Ideale Lösung für Umgebungen mit Größen- und Gewichtsbeschränkungen, für die gleichwohl eine hervorragende Bildqualität benötigt wird. Die geringen Maße und das geringe Gewicht erleichtern den Transport von einem Standort zu einem anderen. Das Farbsteuerungssystem: Ermöglicht die Einstellung der Farben auf dem Bildschirm und die Anpassung der Farbtreue des Monitors an eine Reihe von Standards. -
Seite 14: Fehlerbehebung
Stunde lang ein Standbild angezeigt und bleibt ein „Geister“-Bild sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. NEC DISPLAY SOLUTIONS empfiehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. - Seite 15 TCO’99 Herzlichen Glückwunsch! Sie haben ein nach Umweltschutzanforderungen TCO’99 zugelassenes und gekennzeichnetes Flammschutzmittel Produkt erworben! Sie verfügen jetzt über ein Produkt, das für den professionellen Einsatz Flammschutzmittel befinden sich in Platinen, Kabeln, Drähten, entwickelt wurde. Gleichzeitig haben Sie zur Gehäusen und Ummantelungen. Sie verhindern die Ausbreitung Reduzierung der Umweltbelastung und zur von Feuer.
-
Seite 16: Entsorgung Alter Nec Geräte
Hausmüll entsorgt werden. Dazu gehören auch Monitore und elektrisches Zubehör wie Signal- oder Netzkabel. Wenn Sie Ihr NEC Anzeigegerät entsorgen müssen, befolgen Sie bitte die Richtlinien der örtlichen Behörden, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder verfahren Sie gemäß...
