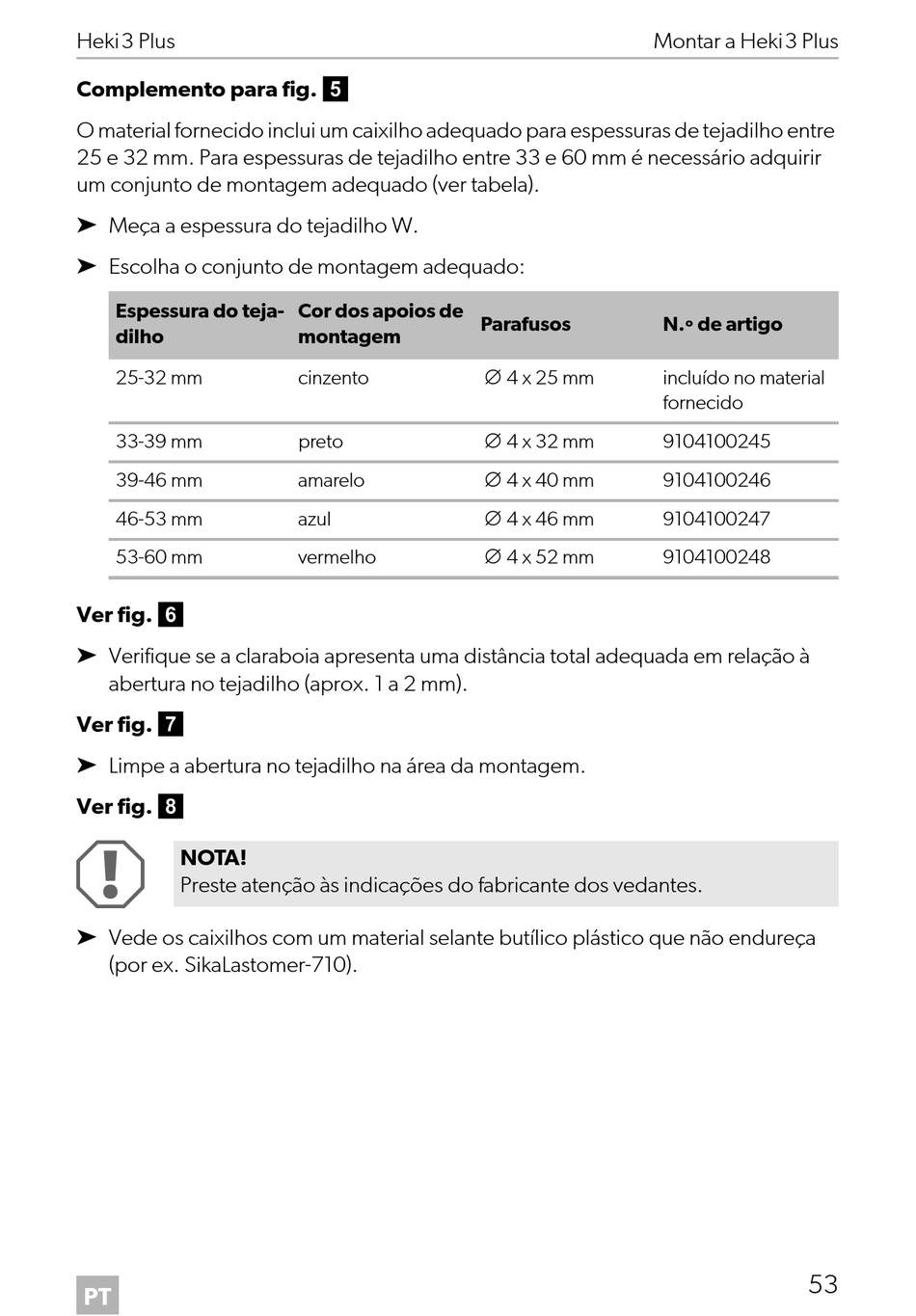

Complemento para fig. 5
O material fornecido inclui um caixilho adequado para espessuras de tejadilho entre
25 e 32 mm. Para espessuras de tejadilho entre 33 e 60 mm é necessário adquirir
um conjunto de montagem adequado (ver tabela).
➤ Meça a espessura do tejadilho W.
➤ Escolha o conjunto de montagem adequado:
Espessura do teja-
dilho
25-32 mm
33-39 mm
39-46 mm
46-53 mm
53-60 mm
Ver fig. 6
➤ Verifique se a claraboia apresenta uma distância total adequada em relação à
abertura no tejadilho (aprox. 1 a 2 mm).
Ver fig. 7
➤ Limpe a abertura no tejadilho na área da montagem.
Ver fig. 8
A
NOTA!
Preste atenção às indicações do fabricante dos vedantes.
➤ Vede os caixilhos com um material selante butílico plástico que não endureça
(por ex. SikaLastomer-710).
PT
Cor dos apoios de
montagem
cinzento
preto
amarelo
azul
vermelho
Parafusos
∅ 4 x 25 mm
∅ 4 x 32 mm
∅ 4 x 40 mm
∅ 4 x 46 mm
∅ 4 x 52 mm
Montar a Heki3 Plus
N.º de artigo
incluído no material
fornecido
9104100245
9104100246
9104100247
9104100248
